MIT 6.828课程正式开始 :-D 撒花

Part 1：PC Bootstrap

这一部分主要介绍如何用qemu和gdb联调kernel :-D。

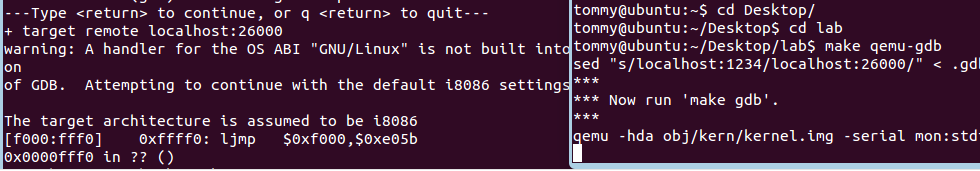

打开两个terminal，都进入到lab目录，然后其中一个输入make qemu-gdb，另一个输入make gdb，即可，你可以看到下面的画面:
这里写图片描述

刚启动时，计算机处于实模式。可以看到，当机器刚上电时候，此时PC指向的地址是0xffff0，这是硬件工程师故意这样做的。第一条指令是一个长跳转指令，这条指令是跳向BIOS的开头。你可以继续使用SI 命令继续逐条观察，这部分都是BIOS做的工作，大概是通过IO check 各种硬件(reference 里的手册真长)，比较的晦涩（以及无聊，所以我大概看了看就略过了…）。

Part 2: The bootloader

BIOS做的最后一件事情是

Eventually, when it finds a bootable disk, the BIOS reads the boot loader from the disk and transfers control to it.

就是BIOS帮我们读了一个扇区（sector）的代码到0x7c00 这个地方，然后跳转到这个地方。这个扇区的代码就是JOS的bootloader。

JOS的bootloader有两部分，先是一段汇编代码，在 boot/boot.S里面，然后是一个C源代码，在boot/main.c。

我们依次来分析这两段代码。

boot/boot.S 从实模式到保护模式

正如boot.S里的注释第一句

Start the CPU: switch to 32-bit protected mode, jump into C.

这段代码的功能就是从实模式切换到保护模式。
我们跳过前面的一些准备代码(tips：boot.S这段代码里有一段是A20的设置，跳过他。
)，直接看到48行左右，这才是关键

  lgdt    gdtdesc
  movl    %cr0, %eax
  orl     $CR0_PE_ON, %eax
  movl    %eax, %cr0

其中第一行代码是加载一个段描述符表，这是进入保护模式前必要的一步，因为保护模式的内存机制以段机制为基础（在加上页机制），具体可以参考我写的这篇： JOS Lab2 保护模式下的内存映射机制：段机制页机制。

这里的gdtdesc定义在最后面

gdt:
  SEG_NULL              # null seg
  SEG(STA_X|STA_R, 0x0, 0xffffffff) # code seg
  SEG(STA_W, 0x0, 0xffffffff)           # data seg

gdtdesc:
  .word   0x17                            # sizeof(gdt) - 1
  .long   gdt                             # address gdt

这是一个最简单版本的段描述符，仅仅把内存分为数据段（data seg）和代码段（code seg）。

接下来三句代码，实现的功能就是实模式到保护模式。(其实就是改变了CR0寄存器里的一位，从0变成了1。)
关于CR0寄存器，自己去wiki看啦。

  movl    %cr0, %eax
  orl     $CR0_PE_ON, %eax
  movl    %eax, %cr0

然后通过一个ljmp跳到了prtcseg这一段代码里

  movw    $PROT_MODE_DSEG, %ax    # Our data segment selector
  movw    %ax, %ds                # -> DS: Data Segment
  movw    %ax, %es                # -> ES: Extra Segment
  movw    %ax, %fs                # -> FS
  movw    %ax, %gs                # -> GS
  movw    %ax, %ss                # -> SS: Stack Segment

随便设了一些segment的base值，下一句代码

  movl    $start, %esp

这句代码很重要，这是进入保护模式之后第一个栈顶，$start的地址大概在0x7c00 后多一些，这个随便取的，在正式的设定之前，0-start 这段空间做为栈，应该足够了:-D。
有了栈，我们可以调用函数了！
于是下一句 call bootmain我们进入main.c

boot/main.c 勤劳的搬运工

#define ELFHDR      ((struct Elf *) 0x10000) // scratch space

首先定义了一个ELFHDR的量，ELF文件的头文件。ELF是一类文件格式的名称，我们的kernel就是ELF，后续还会有很多地方会用到这个ELF，所以你有必要搞明白他，越早越好->wiki是你的朋友。
反正这一段代码就是根据elf hear里的信息，一段一段的把kernel的代码搬运到内存，从0x10000（1M）(这里还是物理内存地址)开始。理解起来挺容易，中间的一个强制类型转换可能会引起困扰：

    ph = (struct Proghdr *) ((uint8_t *) ELFHDR + ELFHDR->e_phoff);

其中的(uint8_t *)是为了让ELFHDR指针每+1增加1而不是32位指针默认的+4。
最后一行((void (*)(void)) (ELFHDR->e_entry))();在elfhdr中，定义了一个入口地址，call它，我们就开始运行kernel的第一行代码，从这里开始bootloader结束。

kern/entry.S 内核！内核！

哈哈哈哈，我们从boot文件夹跳到了kern文件夹，这意味着，我们终于进入内核啦！撒花~

冷静下来继续读代码。

    movl    $(RELOC(entry_pgdir)), %eax
    movl    %eax, %cr3
    # Turn on paging.
    movl    %cr0, %eax
    orl $(CR0_PE|CR0_PG|CR0_WP), %eax
    movl    %eax, %cr0

由于虚拟内存机制还没建立(lab2做这事儿)，所以老师帮我们手写了4MB的页表，在kern/entrypgdir.c里面，大概功能就是把1M-5M这段物理地址同时映射到从0x10000和0xF0000000开始的高（虚拟）地址中（我们的内核将来就处于从这里开始的256M空间中。）把entry_pgdir加载到cr3寄存器（用来存放页表一级目录基地址的寄存器）。然后打开cr0的页机制（同时打开的还有wp，自己wiki cr0吧…）。

Now paging is enabled, but we’re still running at a low EIP
(why is this okay?).

注释里这样问，为什么可以呢？因为…老师帮我们同时map了原来的地址和加上0xf0000000两段，也就是在虚拟内存里有2个4M空间（好绕口…我实在不知道怎么表述）。

    movl    $0x0,%ebp          # nuke frame pointer

    # Set the stack pointer
    movl    $(bootstacktop),%esp

    # now to C code
    call    i386_init

这里建立了虚拟地址下的栈基地址（随便定的啦…就定0好了）和栈顶地址bootstacktop。这里是建立了保护模式下（简单的）虚拟内存机制（lab2建立完整的）后的栈。于是我们可以调用函数啦，:-D。
于是我们就
