一、前言
AgileEAS.NET SOA 中间件平台是一款基于基于敏捷并行开发思想和Microsoft .Net构建(组件)开发技术而构建的一个快速开发应用平台。用于帮助中小型软件企业建立一条适合市场快速变化的开发团队,以达到节省开发成本、缩短开发时间,快速适应市场变化的目的。
AgileEAS.NET SOA中间件平台提供了敏捷快速开发软件工程的最佳实践,通过提供大量的基础支撑功能如IOC、ORM、SOA、分布式体系及敏捷并发开发方法所支撑的插件开发体系,以及提供了大量的实体、数据模型设计生成工具、代码生成工具,用于帮助中小软件开发商快速成长。
AgileEAS.NET平台充分把握目前软件行业快速发展的新趋势,基于敏捷并行开发、快速适应市场这样淳朴的软件工程实践,采用业界广泛使用的Microsoft .Net构件(组件)开发技术实践了这种开发思想,帮助软件企业实现“敏捷变化、快速适合”的目标,从而帮助软件企业在激烈的市场竞争中赢得先机并获得更高的回报。
二、关于AgileEAS.NET SOA中间件的分布式结构

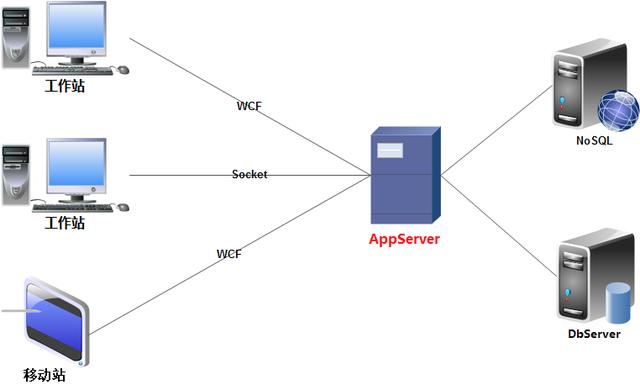

AgileEAS.NET SOA中间件平台吸吸引人的一个特色就是其分布式架构体系,其可以基于高层的WCF协议和底层的.NET Socket通信建设统一一致的分布式通信服务,如下图所示的分布式结构:
系统中所有的客户端业务处理请求都经由AppServer处理之后返回结果给客户端,这是一个极其经典的SOA架构的分布式结构。

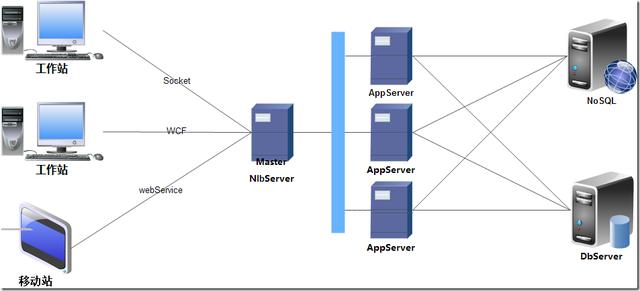

当系统的业务运行量大到一台AppServer无法满足情况下,那么我们就要考虑纵向扩展或者横向扩展以满足系统性能和业务响应的问题,最常用的选择是横向扩展,使用负载均衡机制以确保业务请求由多台AppServer完成;以及对系统的可靠性要求很高的时候,因为只有一台AppServer如果AppServer宕机了,那么整个系统都无法运行。我们就必须的考虑整个系统的故障切换能力,以确定系统的高可用性,系统的架构就会衍生为以下结构:
可以对比发布,前面架构图之中的AppServer已经由一台NlbServer和多台AppServer组成的服务器组合替换,系统之中不再存在当AppServer宕机之后系统无法服务的问题,也解决了随着业务量增加动态扩容的问题。
三、AgileEAS.NET SOA平台NLB支持
AgileEAS.NET SOA中间件平台的AppServer支持程序为EAS.SOA.Server.exe或EAS.SOA.Server.x64.exe,其中EAS.SOA.Server.exe为32位服务程序,EAS.SOA.Server.x64.exe为64位服务程序。
AppServer能在同一个进程之内同时支持Socket通信和WCF通信,即能同样的业务同步提供Socket和WCF通信方式,WCF通信提供http和net.tcp通道的访问,客户端应用使用何种通信方式由客户端程序决定。
AgileEAS.NET SOA中间件平台的在5.0版本之后增加了一个应用负载均衡服务程序EAS.NLB.Server,也同样提供了32位与64位的服务应用程序EAS.NLB.Server.exe或EAS.NLB.Server.x64.exe。

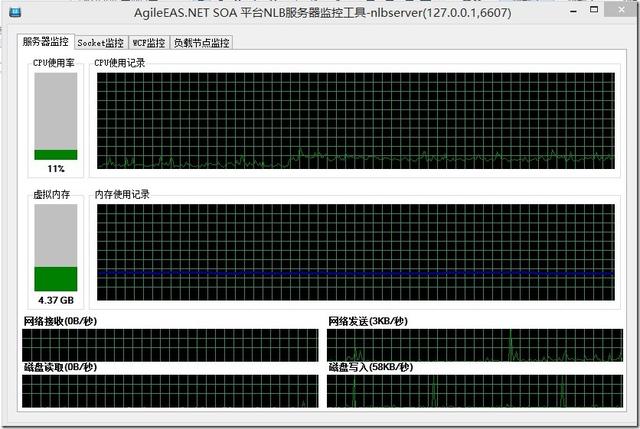

在AgileEAS.NET SOA中间件平台5.0版本之中为AppServer、NLB.Server提供了运行监控程序,NLB.Server的服务监控程序同时提供了NLB.Server的配置管理功能:

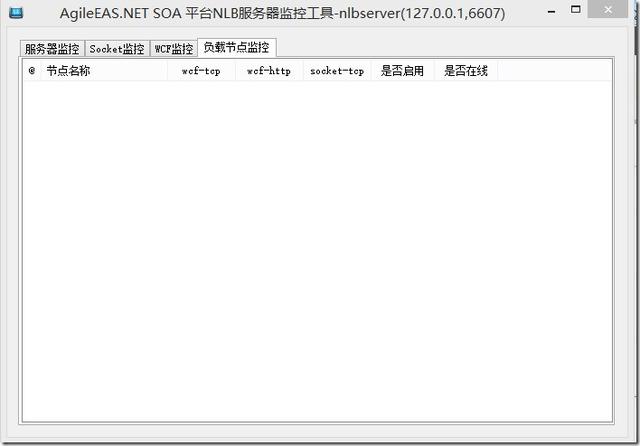

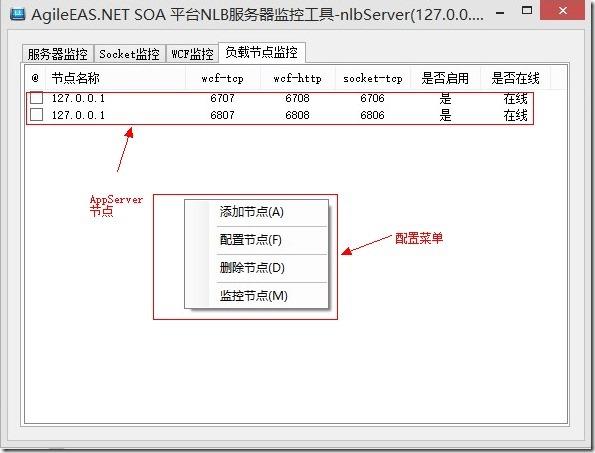

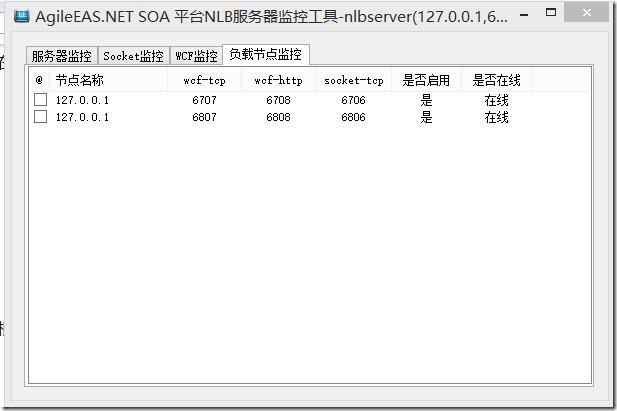

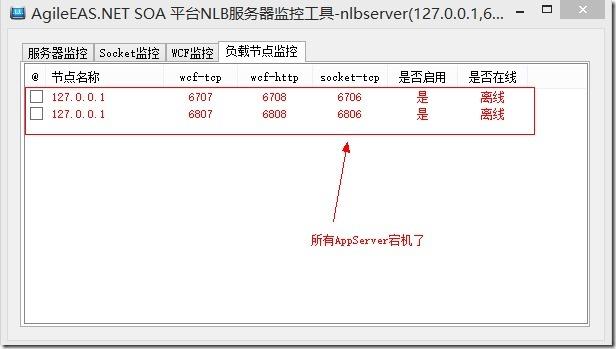

负载节点监控,会监控NLBServer后挂接的所有AppServer清单以及各个AppServer服务器的工作状态,是在线还是离线,在线的则能向客户端提供服务,如果离线了则表示不能向客户端提供服务了,在NLBServer负载过程之中,只会在在线的AppServr之间进行负载。
四、AgileEAS.NET NLBServer配置案例
在第三节我们已经对NLB做过一些简单的介绍,接下来我们以DrugShop案例环境为基础实例演示一下如何在应用环境之中启用NLBServer支持:

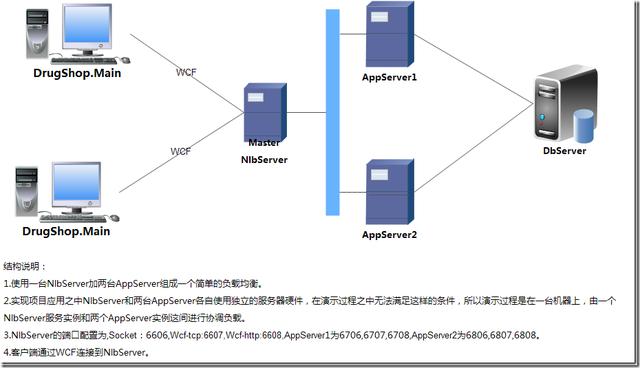

首先我们简单规划一下测试环境:
接下为我们一一配置,首先,我们参考AgileEAS.NET SOA 中间件平台5.2版本下载、配置学习(二):配置WinClient分布式运行环境一文配置好一个AppServer实例AppServer1,端口号设置Socket:6706,Wcf-tcp:6707,Wcf-http:6708:
1: <appserver>
2: <channel>
3: <wcf enable="true">
4: <config tcpPort="6707" httpPort="6708"/>
5: <serviceThrottling maxConcurrentCalls="128" maxConcurrentInstances="128" maxConcurrentSessions="256"/>
6: <wcfServices>
7: <wcfService key="Key" type="TValue"/>
8: </wcfServices>
9: </wcf>
10: <socket enable ="true">
11: <config tcpPort="6706"/>
12: <serviceThrottling maxConcurrence="1024"/>
13: <socketServices>
14: <socketService key="IMSocketService" type="AgileIM.Service.IMSocketService,AgileIM.Service"/>
<
