ArcGIS专题制图（一）：制图中如何给图层增加阴影立体效果

实践数据：XX行政区范围

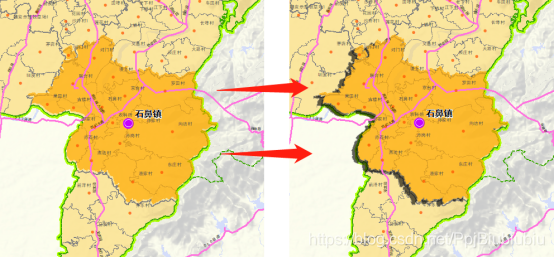

实践目的：给XX行政区范围添加阴影立体效果

方法一：

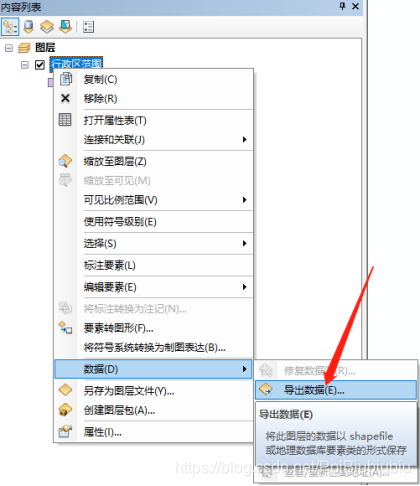

1.将准备好的行政区范围数据导出一份命名为行政区阴影作为阴影图层。

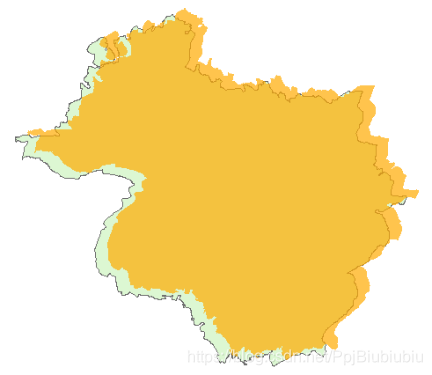

2.在编辑状态下选择该阴影要素，拖动鼠标将其偏移至想要的阴影位置。

3.打开行政区阴影图层的符号选择器，填充颜色选择左侧自己想要的阴影颜色。轮廓颜色选择无颜色或者选择与填充颜色相同的颜色。

 4.当行政区图层是半透明时，底部的阴影图层轮廓就会印出，如下图所示，为了避免此情况，使用擦除工具。



5.打开分析工具——》叠加分析——》擦除。输入要素选择行政区阴影，擦除要素选择行政区范围，输出要素类行政区阴影1。





 6.关闭行政区阴影图层，打开行政区阴影1图层，打开行政区阴影1图层的符号选择器，按照步骤3填充阴影颜色，获得以下效果，完成阴影立体效果添加。

方法二：

1.右击准备好的行政区范围数据，点开将符号系统转换为制图表达，进行转换获得行政区范围_Rep图层作为阴影图层。





2.右击行政区范围_Rep图层——》属性——》符号系统——》颜色选择阴影颜色。





3.单击下图中的+符号打开几何效果，双击“移动”效果，按自己需求设置移动偏移量。



4.单击确定，将阴影图层“行政区范围_Rep”拖拽至“行政区范围”图层下方，获得以下效果，完成阴影立体效果添加。





注：以上内容如若有误欢迎评论指正，谢谢！
