本文介绍一个视音频复用器（Muxer）。

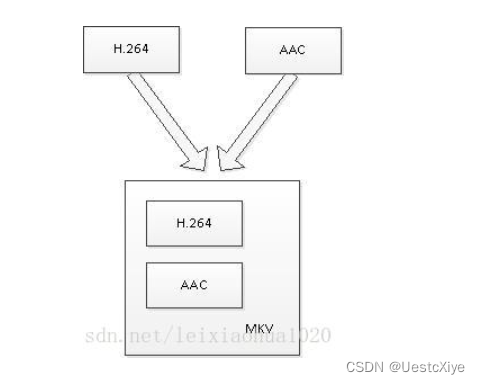

视音频复用器（Muxer）即是将视频压缩数据（例如 H.264）和音频压缩数据（例如 AAC）合并到一个封装格式数据（例如MKV）中去。如下图所示。

在这个过程中并不涉及到编码和解码。

本文记录的程序将一个 H.264 编码的视频码流文件和一个 MP3 编码的音频码流文件，合成为一个 MP4 封装格式的文件。

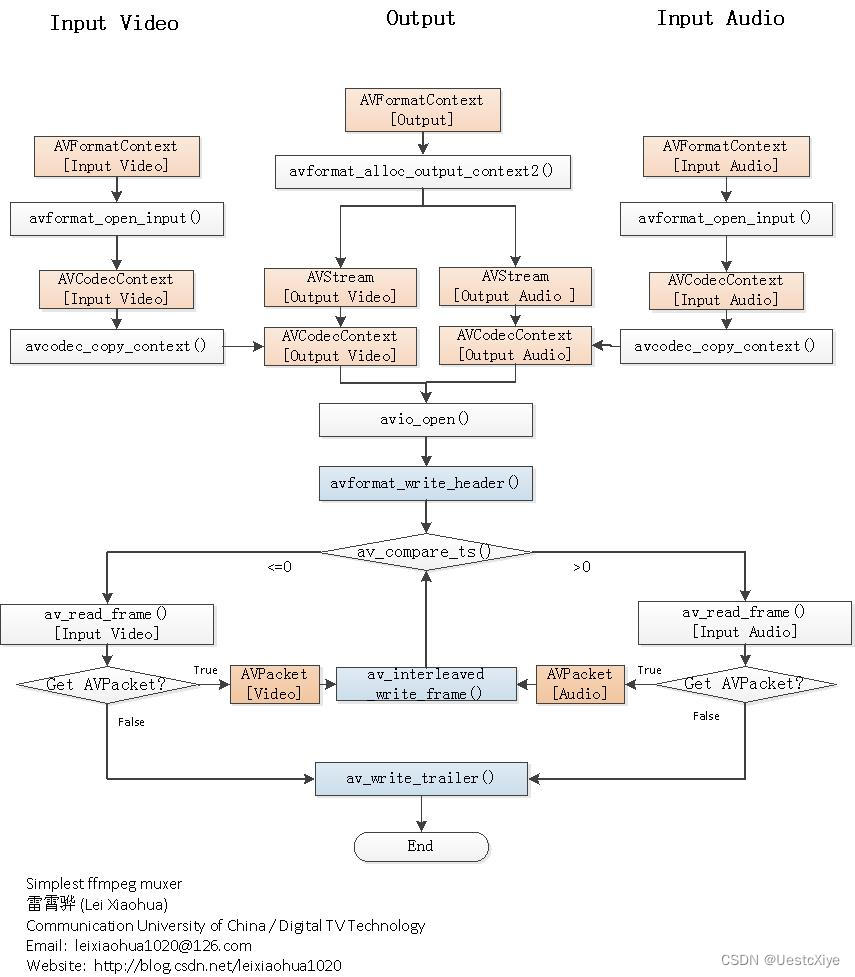

程序的流程如下图所示：

从流程图中可以看出，一共初始化了 3 个 AVFormatContext，其中 2 个用于输入，1 个用于输出。3 个 AVFormatContext 初始化之后，通过 avcodec_copy_context() 函数可以将输入视频/音频的参数拷贝至输出视频/音频的 AVCodecContext 结构体。然后分别分别调用视频输入流和音频输入流的 av_read_frame()，从视频输入流中取出视频的 AVPacket，音频输入流中取出音频的 AVPacket，分别将取出的 AVPacket 写入到输出文件中即可。其间用到了一个不太常见的函数 av_compare_ts()，是比较时间戳用的。通过该函数可以决定该写入视频还是音频。

本文介绍的视音频复用器，输入的视频不一定是 H.264 裸流文件，音频也不一定是纯音频文件。可以选择两个封装过的视音频文件作为输入。程序会从视频输入文件中“挑”出视频流，音频输入文件中“挑”出音频流，再将“挑选”出来的视音频流复用起来。

对于某些封装格式（例如 MP4/FLV/MKV 等）中的 H.264，需要用到名称为“h264_mp4toannexb”的 bitstream filter。这一点在前一篇文章《最简单的基于 FFmpeg 的视音频分离器 - 简化版》中，已经有过详细叙述，这里不再重复。

对于某些封装格式（例如 MP4/FLV/MKV 等）中的 AAC，需要用到名称为“aac_adtstoasc”的 bitstream filter。

简单介绍一下流程中各个重要函数的意义：

1. avformat_open_input()：打开输入文件。
2. avcodec_copy_context()：赋值 AVCodecContext 的参数。
3. avformat_alloc_output_context2()：初始化输出文件。
4. avio_open()：打开输出文件。
5. avformat_write_header()：写入文件头。
6. av_compare_ts()：比较时间戳，决定写入视频还是写入音频。这个函数相对要少见一些。
7. av_read_frame()：从输入文件读取一个 AVPacket。
8. av_interleaved_write_frame()：写入一个 AVPacket 到输出文件。
9. av_write_trailer()：写入文件尾。

源程序：

结果

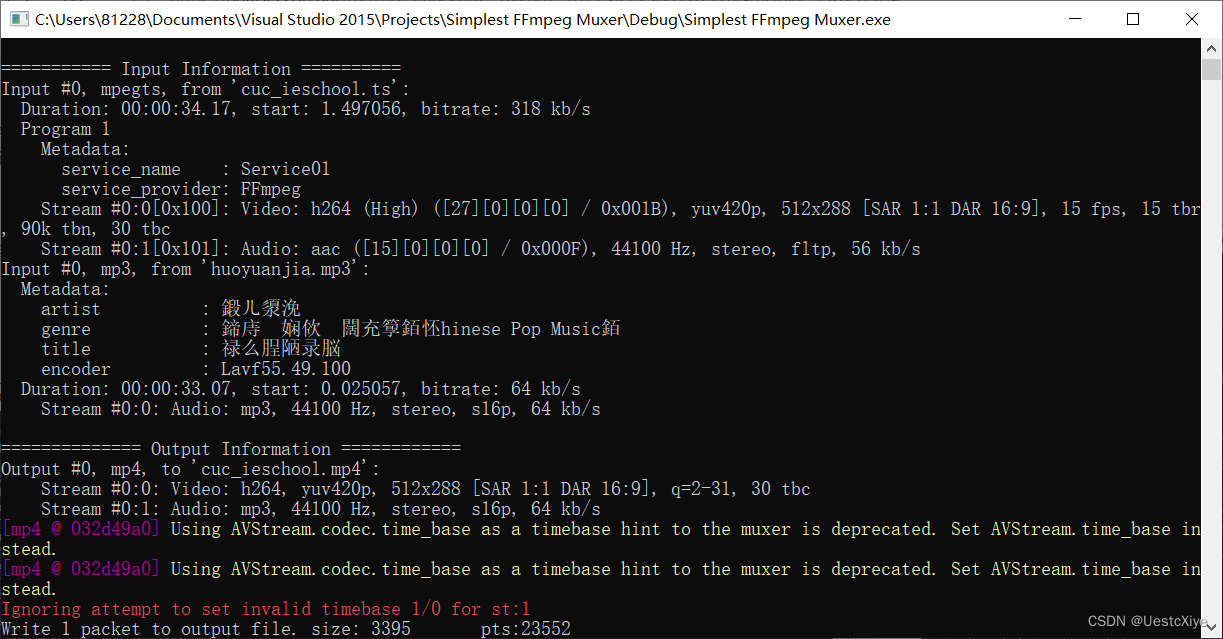

运行程序，输出如下：

输入文件为：
视频：cuc_ieschool.ts
音频：huoyuanjia.mp3

输出文件为：cuc_ieschool.mp4

输出的文件视频为“cuc_ieschool”，配合“霍元甲”的音频。
