最简单的基于FFmpeg的封装格式处理系列文章列表:

最简单的基于FFmpeg的封装格式处理:视音频分离器简化版(demuxer-simple)

最简单的基于FFmpeg的封装格式处理:视音频分离器(demuxer)

最简单的基于FFmpeg的封装格式处理:视音频复用器(muxer)

最简单的基于FFMPEG的封装格式处理:封装格式转换(remuxer)

=====================================================


简介

打算记录一下基于FFmpeg的封装格式处理方面的例子。包括了视音频分离,复用,封装格式转换。这是第3篇。

本文记录一个基于FFmpeg的视音频复用器(Simplest FFmpeg muxer)。视音频复用器(Muxer)即是将视频压缩数据(例如H.264)和音频压缩数据(例如AAC)合并到一个封装格式数据(例如MKV)中去。如图所示。在这个过程中并不涉及到编码和解码。




本文记录的程序将一个H.264编码的视频码流文件和一个MP3编码的音频码流文件,合成为一个MP4封装格式的文件。

流程

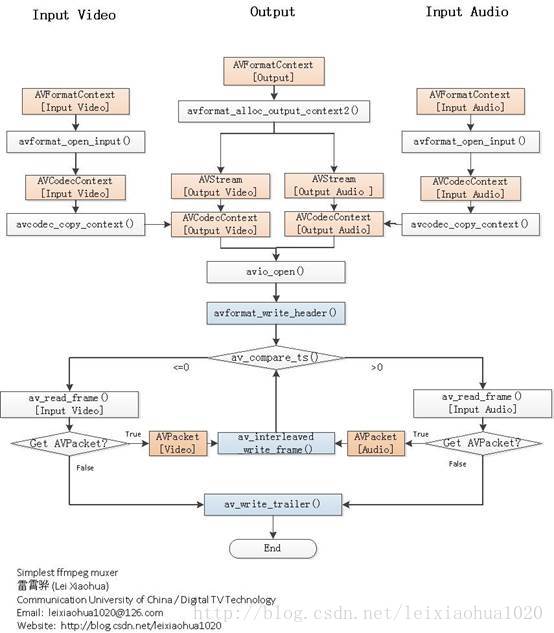

程序的流程如下图所示。从流程图中可以看出,一共初始化了3个AVFormatContext,其中2个用于输入,1个用于输出。3个AVFormatContext初始化之后,通过avcodec_copy_context()函数可以将输入视频/音频的参数拷贝至输出视频/音频的AVCodecContext结构体。然后分别调用视频输入流和音频输入流的av_read_frame(),从视频输入流中取出视频的AVPacket,音频输入流中取出音频的AVPacket,分别将取出的AVPacket写入到输出文件中即可。其间用到了一个不太常见的函数av_compare_ts(),是比较时间戳用的。通过该函数可以决定该写入视频还是音频。


本文介绍的视音频复用器,输入的视频不一定是H.264裸流文件,音频也不一定是纯音频文件。可以选择两个封装过的视音频文件作为输入。程序会从视频输入文件中“挑”出视频流,音频输入文件中“挑”出音频流,再将“挑选”出来的视音频流复用起来。
PS1:对于某些封装格式(例如MP4/FLV/MKV等)中的H.264,需要用到名称为“h264_mp4toannexb”的bitstream filter。
PS2:对于某些封装格式(例如MP4/FLV/MKV等)中的AAC,需要用到名称为“aac_adtstoasc”的bitstream filter。

简单介绍一下流程中各个重要函数的意义:
avformat_open_input():打开输入文件。
avcodec_copy_context():赋值AVCodecContext的参数。
avformat_alloc_output_context2():初始化输出文件。
avio_open():打开输出文件。
avformat_write_header():写入文件头。
av_compare_ts():比较时间戳,决定写入视频还是写入音频。这个函数相对要少见一些。
av_read_frame():从输入文件读取一个AVPacket。
av_interleaved_write_frame():写入一个AVPacket到输出文件。
av_write_trailer():写入文件尾。


代码

下面贴上代码:

/**
 * 最简单的基于FFmpeg的视音频复用器
 * Simplest FFmpeg Muxer
 *
 * 雷霄骅 Lei Xiaohua
 * leixiaohua1020@126.com
 * 中国传媒大学/数字电视技术
 * Communication University of China / Digital TV Technology
 * http://blog.csdn.net/leixiaohua1020
 *
 * 本程序可以将视频码流和音频码流打包到一种封装格式中。
 * 程序中将AAC编码的音频码流和H.264编码的视频码流打包成
 * MPEG2TS封装格式的文件。
 * 需要注意的是本程序并不改变视音频的编码格式。
 *
 * This software mux a video bitstream and a audio bitstream
 * together into a file.
 * In this example, it mux a H.264 bitstream (in MPEG2TS) and
 * a AAC bitstream file together into MP4 format file.
 *
 */

#include <stdio.h>

#define __STDC_CONSTANT_MACROS

#ifdef _WIN32
//Windows
extern "C"
{
#include "libavformat/avformat.h"
};
#else
//Linux...
#ifdef __cplusplus
extern "C"
{
#endif
#include <libavformat/avformat.h>
#ifdef __cplusplus
};
#endif
#endif

/*
FIX: H.264 in some container format (FLV, MP4, MKV etc.) need
"h264_mp4toannexb" bitstream filter (BSF)
  *Add SPS,PPS in front of IDR frame
  *Add start code ("0,0,0,1") in front of NALU
H.264 in some container (MPEG2TS) don't need this BSF.
*/
//'1': Use H.264 Bitstream Filter
#define USE_H264BSF 0

/*
FIX:AAC in some container format (FLV, MP4, MKV etc.) need
"aac_adtstoasc" bitstream filter (BSF)
*/
//'1': Use AAC Bitstream Filter
#define USE_AACBSF 0



int main(int argc, char* argv[])
{
	AVOutputFormat *ofmt = NULL;
	//Input AVFormatContext and Output AVFormatContext
	AVFormatContext *ifmt_ctx_v = NULL, *ifmt_ctx_a = NULL,*ofmt_ctx = NULL;
	AVPacket pkt;
	int ret, i;
	int videoindex_v=-1,videoindex_out=-1;
	int audioindex_a=-1,audioindex_out=-1;
	int frame_index=0;
	int64_t cur_pts_v=0,cur_pts_a=0;

	//const char *in_filename_v = "cuc_ieschool.ts";//Input file URL
	const char *in_filename_v = "cuc_ieschool.h264";
	//const char *in_filename_a = "cuc_ieschool.mp3";
	//const char *in_filename_a = "gowest.m4a";
	//const char *in_filename_a = "gowest.aac";
	const char *in_filename_a = "huoyuanjia.mp3";

	const char *out_filename = "cuc_ieschool.mp4";//Output file URL
	av_register_all();
	//Input
	if ((ret = avformat_open_input(&ifmt_ctx_v, in_filename_v, 0, 0)) < 0) {
		printf( "Could not open input file.");
		goto end;
	}
	if ((ret = avformat_find_stream_info(ifmt_ctx_v, 0)) < 0) {
		printf( "Failed to retrieve input stream information");
		goto end;
	}

	if ((ret = avformat_open_input(&ifmt_ctx_a, in_filename_a, 0, 0)) < 0) {
		printf( "Could not open input file.");
		goto end;
	}
	if ((ret = avformat_find_stream_info(ifmt_ctx_a, 0)) < 0) {
		printf( "Failed to retrieve input stream information");
		goto end;
	}
	printf("===========Input Information==========\n");
	av_dump_format(ifmt_ctx_v, 0, in_filename_v, 0);
	av_dump_format(ifmt_ctx_a, 0, in_filename_a, 0);
	printf("======================================\n");
	//Output
	avformat_alloc_output_context2(&ofmt_ctx, NULL, NULL, out_filename);
	if (!ofmt_ctx) {
		printf( "Could not create output context\n");
		ret = AVERROR_UNKNOWN;
		goto end;
	}
	ofmt = ofmt_ctx->oformat;

	for (i = 0; i < ifmt_ctx_v->nb_streams; i++) {
		//Create output AVStream according to input AVStream
		if(ifmt_ctx_v->streams[i]->codec->codec_type==AVMEDIA_TYPE_VIDEO){
		AVStream *in_stream = ifmt_ctx_v->streams[i];
		AVStream *out_stream = avformat_new_stream(ofmt_ctx, in_stream->codec->codec);
		videoindex_v=i;
		if (!out_stream) {
			printf( "Failed allocating output stream\n");
			ret = AVERROR_UNKNOWN;
			goto end;
		}
		videoindex_out=out_stream->index;
		//Copy the settings of AVCodecContext
		if (avcodec_copy_context(out_stream->codec, in_stream->codec) < 0) {
			printf( "Failed to copy context from input to output stream codec context\n");
			goto end;
		}
		out_stream->codec->codec_tag = 0;
		if (ofmt_ctx->oformat->flags & AVFMT_GLOBALHEADER)
			out_stream->codec->flags |= CODEC_FLAG_GLOBAL_HEADER;
		break;
		}
	}

	for (i = 0; i < ifmt_ctx_a->nb_streams; i++) {
		//Create output AVStream according to input AVStream
		if(ifmt_ctx_a->streams[i]->codec->codec_type==AVMEDIA_TYPE_AUDIO){
			AVStream *in_stream = ifmt_ctx_a->streams[i];
			AVStream *out_stream = avformat_new_stream(ofmt_ctx, in_stream->codec->codec);
			audioindex_a=i;
			if (!out_stream) {
				printf( "Failed allocating output stream\n");
				ret = AVERROR_UNKNOWN;
				goto end;
			}
			audioindex_out=out_stream->index;
			//Copy the settings of AVCodecContext
			if (avcodec_copy_context(out_stream->codec, in_stream->codec) < 0) {
				printf( "Failed to copy context from input to output stream codec context\n");
				goto end;
			}
			out_stream->codec->codec_tag = 0;
			if (ofmt_ctx->oformat->flags & AVFMT_GLOBALHEADER)
				out_stream->codec->flags |= CODEC_FLAG_GLOBAL_HEADER;

			break;
		}
	}

	printf("==========Output Information==========\n");
	av_dump_format(ofmt_ctx, 0, out_filename, 1);
	printf("======================================\n");
	//Open output file
	if (!(ofmt->flags & AVFMT_NOFILE)) {
		if (avio_open(&ofmt_ctx->pb, out_filename, AVIO_FLAG_WRITE) < 0) {
			printf( "Could not open output file '%s'", out_filename);
			goto end;
		}
	}
	//Write file header
	if (avformat_write_header(ofmt_ctx, NULL) < 0) {
		printf( "Error occurred when opening output file\n");
		goto end;
	}


	//FIX
#if USE_H264BSF
	AVBitStreamFilterContext* h264bsfc =  av_bitstream_filter_init("h264_mp4toannexb");
#endif
#if USE_AACBSF
	AVBitStreamFilterContext* aacbsfc =  av_bitstream_filter_init("aac_adtstoasc");
#endif

	while (1) {
		AVFormatContext *ifmt_ctx;
		int stream_index=0;
		AVStream *in_stream, *out_stream;

		//Get an AVPacket
		if(av_compare_ts(cur_pts_v,ifmt_ctx_v->streams[videoindex_v]->time_base,cur_pts_a,ifmt_ctx_a->streams[audioindex_a]->time_base) <= 0){
			ifmt_ctx=ifmt_ctx_v;
			stream_index=videoindex_out;

			if(av_read_frame(ifmt_ctx, &pkt) >= 0){
				do{
					in_stream  = ifmt_ctx->streams[pkt.stream_index];
					out_stream = ofmt_ctx->streams[stream_index];

					if(pkt.stream_index==videoindex_v){
						//FIX:No PTS (Example: Raw H.264)
						//Simple Write PTS
						if(pkt.pts==AV_NOPTS_VALUE){
							//Write PTS
							AVRational time_base1=in_stream->time_base;
							//Duration between 2 frames (us)
							int64_t calc_duration=(double)AV_TIME_BASE/av_q2d(in_stream->r_frame_rate);
							//Parameters
							pkt.pts=(double)(frame_index*calc_duration)/(double)(av_q2d(time_base1)*AV_TIME_BASE);
							pkt.dts=pkt.pts;
							pkt.duration=(double)calc_duration/(double)(av_q2d(time_base1)*AV_TIME_BASE);
							frame_index++;
						}

						cur_pts_v=pkt.pts;
						break;
					}
				}while(av_read_frame(ifmt_ctx, &pkt) >= 0);
			}else{
				break;
			}
		}else{
			ifmt_ctx=ifmt_ctx_a;
			stream_index=audioindex_out;
			if(av_read_frame(ifmt_ctx, &pkt) >= 0){
				do{
					in_stream  = ifmt_ctx->streams[pkt.stream_index];
					out_stream = ofmt_ctx->streams[stream_index];

					if(pkt.stream_index==audioindex_a){

						//FIX:No PTS
						//Simple Write PTS
						if(pkt.pts==AV_NOPTS_VALUE){
							//Write PTS
							AVRational time_base1=in_stream->time_base;
							//Duration between 2 frames (us)
							int64_t calc_duration=(double)AV_TIME_BASE/av_q2d(in_stream->r_frame_rate);
							//Parameters
							pkt.pts=(double)(frame_index*calc_duration)/(double)(av_q2d(time_base1)*AV_TIME_BASE);
							pkt.dts=pkt.pts;
							pkt.duration=(double)calc_duration/(double)(av_q2d(time_base1)*AV_TIME_BASE);
							frame_index++;
						}
						cur_pts_a=pkt.pts;

						break;
					}
				}while(av_read_frame(ifmt_ctx, &pkt) >= 0);
			}else{
				break;
			}

		}

		//FIX:Bitstream Filter
#if USE_H264BSF
		av_bitstream_filter_filter(h264bsfc, in_stream->codec, NULL, &pkt.data, &pkt.size, pkt.data, pkt.size, 0);
#endif
#if USE_AACBSF
		av_bitstream_filter_filter(aacbsfc, out_stream->codec, NULL, &pkt.data, &pkt.size, pkt.data, pkt.size, 0);
#endif


		//Convert PTS/DTS
		pkt.pts = av_rescale_q_rnd(pkt.pts, in_stream->time_base, out_stream->time_base, (AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
		pkt.dts = av_rescale_q_rnd(pkt.dts, in_stream->time_base, out_stream->time_base, (AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
		pkt.duration = av_rescale_q(pkt.duration, in_stream->time_base, out_stream->time_base);
		pkt.pos = -1;
		pkt.stream_index=stream_index;

		printf("Write 1 Packet. size:%5d\tpts:%lld\n",pkt.size,pkt.pts);
		//Write
		if (av_interleaved_write_frame(ofmt_ctx, &pkt) < 0) {
			printf( "Error muxing packet\n");
			break;
		}
		av_free_packet(&pkt);

	}
	//Write file trailer
	av_write_trailer(ofmt_ctx);

#if USE_H264BSF
	av_bitstream_filter_close(h264bsfc);
#endif
#if USE_AACBSF
	av_bitstream_filter_close(aacbsfc);
#endif

end:
	avformat_close_input(&ifmt_ctx_v);
	avformat_close_input(&ifmt_ctx_a);
	/* close output */
	if (ofmt_ctx && !(ofmt->flags & AVFMT_NOFILE))
		avio_close(ofmt_ctx->pb);
	avformat_free_context(ofmt_ctx);
	if (ret < 0 && ret != AVERROR_EOF) {
		printf( "Error occurred.\n");
		return -1;
	}
	return 0;
}




结果

输入文件为:
视频:cuc_ieschool.ts

音频:huoyuanjia.mp3


输出文件为:
cuc_ieschool.mp4
输出的文件视频为“cuc_ieschool”,配合“霍元甲”的音频。

下载


simplest ffmpeg format


项目主页

SourceForge:https://sourceforge.net/projects/simplestffmpegformat/

Github:https://github.com/leixiaohua1020/simplest_ffmpeg_format

开源中国:http://git.oschina.net/leixiaohua1020/simplest_ffmpeg_format


CSDN下载:

http://download.csdn.net/detail/leixiaohua1020/8005317


工程中包含4个例子:

simplest_ffmpeg_demuxer_simple:视音频分离器(简化版)。

simplest_ffmpeg_demuxer:视音频分离器。

simplest_ffmpeg_muxer:视音频复用器。

simplest_ffmpeg_remuxer:封装格式转换器。


更新-1.1==================================================

修复了以下问题:

(1)Release版本下的运行问题

(2)simplest_ffmpeg_muxer封装H.264裸流的时候丢失声音的错误

关于simplest_ffmpeg_muxer封装H.264裸流的时候丢失声音的问题目前已经解决。根源在于H.264裸流没有PTS,因此必须手动写入PTS。写入PTS的代码在在旧版本中已经包含:

//FIX:No PTS
//Simple Write PTS
if(pkt.pts==AV_NOPTS_VALUE){
	//Write PTS
	AVRational time_base1=in_stream->time_base;
	//Duration between 2 frames (us)
	int64_t calc_duration=(double)AV_TIME_BASE/av_q2d(in_stream->r_frame_rate);
	//Parameters
	pkt.pts=(double)(frame_index*calc_duration)/(double)(av_q2d(time_base1)*AV_TIME_BASE);
	pkt.dts=pkt.pts;
	pkt.duration=(double)calc_duration/(double)(av_q2d(time_base1)*AV_TIME_BASE);
	frame_index++;
}
但是旧版本中这段代码的位置放错了,应该放在av_read_frame()之后,cur_pts_a/cur_pts_v赋值之前。换句话说,也就说要把这段代码“前移”。修改后问题解决。

CSDN下载地址:

http://download.csdn.net/detail/leixiaohua1020/8284309


更新-1.2 (2015.2.13)=========================================

这次考虑到了跨平台的要求,调整了源代码。经过这次调整之后,源代码可以在以下平台编译通过:

VC++:打开sln文件即可编译,无需配置。

cl.exe:打开compile_cl.bat即可命令行下使用cl.exe进行编译,注意可能需要按照VC的安装路径调整脚本里面的参数。编译命令如下。

::VS2010 Environment
call "D:\Program Files\Microsoft Visual Studio 10.0\VC\vcvarsall.bat"
::include
@set INCLUDE=include;%INCLUDE%
::lib
@set LIB=lib;%LIB%
::compile and link
cl simplest_ffmpeg_muxer.cpp /link avcodec.lib avformat.lib avutil.lib ^
avdevice.lib avfilter.lib postproc.lib swresample.lib swscale.lib /OPT:NOREF

MinGW:MinGW命令行下运行compile_mingw.sh即可使用MinGW的g++进行编译。编译命令如下。

g++ simplest_ffmpeg_muxer.cpp -g -o simplest_ffmpeg_muxer.exe \
-I /usr/local/include -L /usr/local/lib -lavformat -lavcodec -lavutil

GCC:Linux或者MacOS命令行下运行compile_gcc.sh即可使用GCC进行编译。编译命令如下。

gcc simplest_ffmpeg_muxer.cpp -g -o simplest_ffmpeg_muxer.out -I /usr/local/include -L /usr/local/lib \
-lavformat -lavcodec -lavutil
PS:相关的编译命令已经保存到了工程文件夹中

CSDN下载地址: http://download.csdn.net/detail/leixiaohua1020/8445303
SourceForge上已经更新。

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
©️2022 CSDN 皮肤主题:大白 设计师:CSDN官方博客 返回首页
评论 112

打赏作者

雷霄骅

你的鼓励将是我创作的最大动力

¥2 ¥4 ¥6 ¥10 ¥20
输入1-500的整数
余额支付 (余额:-- )
扫码支付
扫码支付:¥2
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
