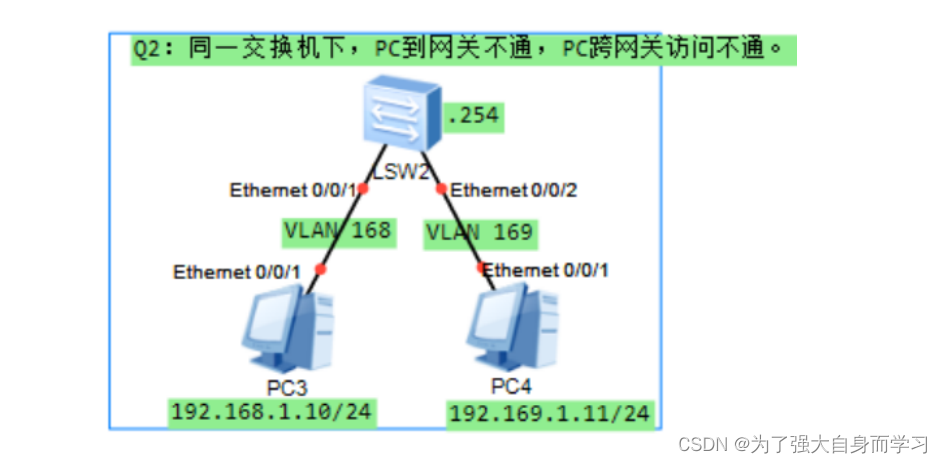

网络排错2:同一交换机下,PC到网关不通,PC跨网关访问不通

知识点以及对应分数:

  1. 网关配置通(6分)
  2. 两台虚机互通(6分)

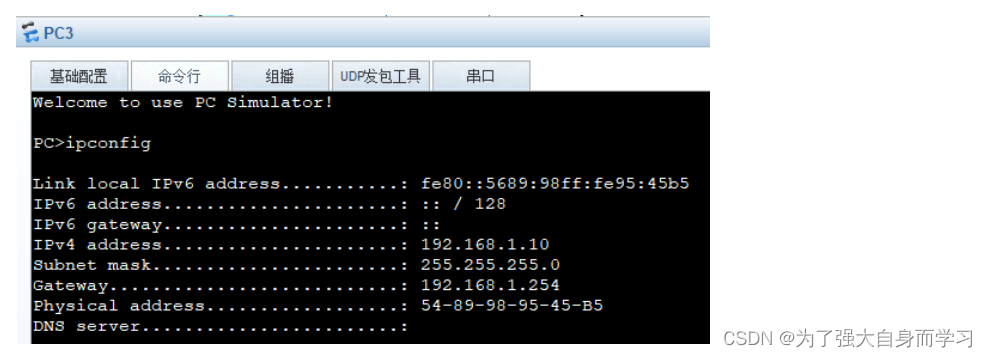

  1. 首先从题目说明发现,是两个不通,前者网关不通,那我们先查看一下PC3的网关配置,因为模拟的是windows系统,所以用ipconfig命令。

  1. 发现网关等配置是没问题的,同理再看一下PC4的,发现也是没问题的。

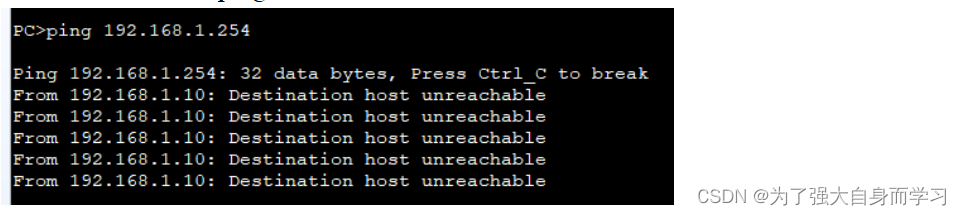

  2. 于是用PC3去ping一下网关试试。

不可达。

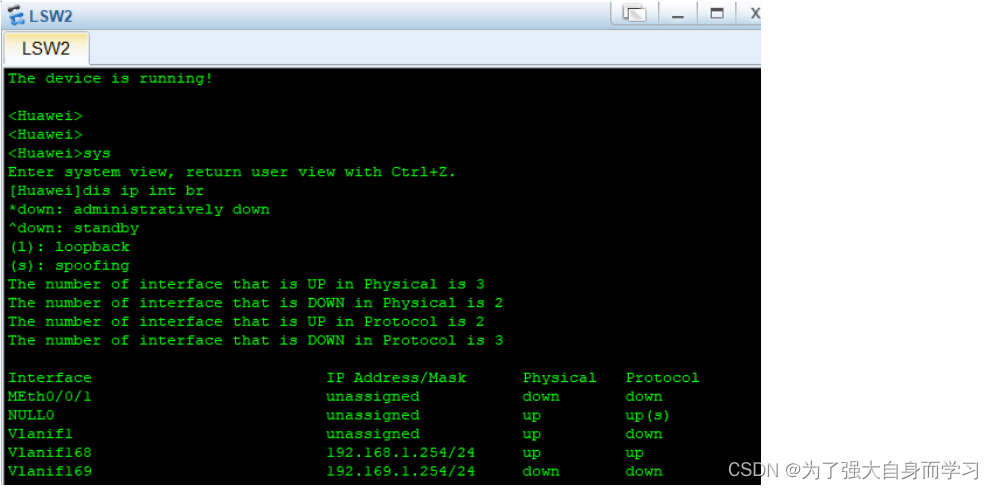

  1. 那么也就是说PC的配置没问题,但是交换机这边有问题,因此先检查一下交换机各端口ip的配置,使用命令dis ip interface prief



发现两个端口的网关分别配置在两个vlan中,down代表该vlan虚拟接口没激活。

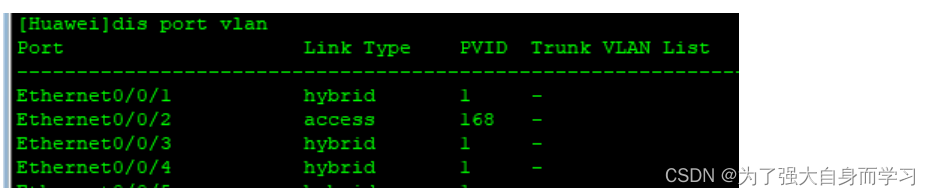

  1. 因此,接下来检查一下vlan的配置dis port vlan



发现它的e0/0/1端口没有配置vlan,同时两个端口的vlan还写反了,因此用同Q1的方法,把vlan 168和vlan 169重新分配好。

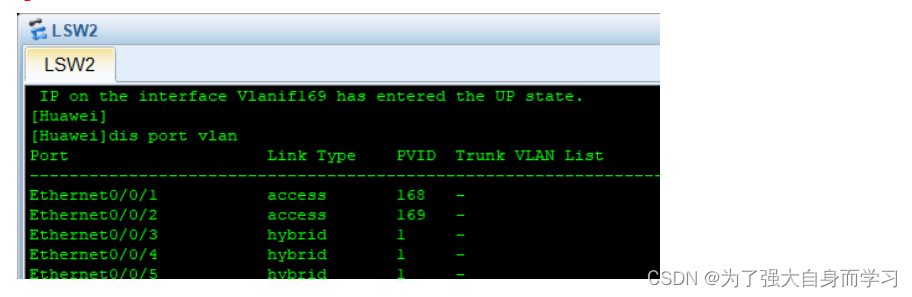

命令列表:

vlan 169

q

int e0/0/1

port link-type access

port default vlan 168

q

int e0/0/2

port link-type access

port default vlan 169

q

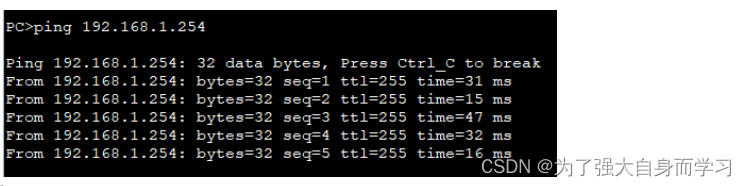

  1. 再试一下能不能连通到网关,已经可以了

也试一下PC4,能不能连通网关,发现也是可以的。

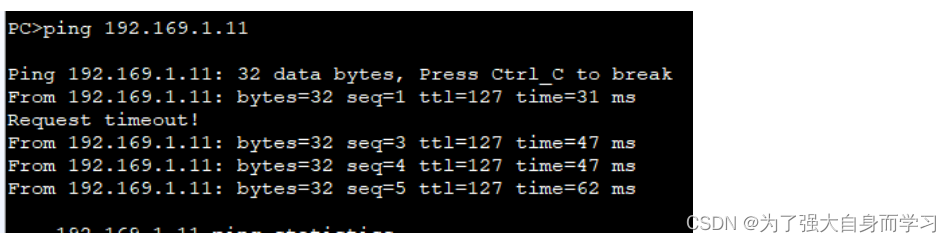

7.于是,测试一下PC之间的连通性。

已经可以了。
