【实例】基于三菱PLC和组态王的3泵恒压供水系统：梯形图程序解析、接线图原理、IO分配和组态画面详解

基于三菱plc和组态王的3泵恒压供水三泵变频供水
带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

ID:6765669029622932

Holly123~

在工业控制领域中，恒压供水系统被广泛应用于楼宇、工厂以及其他需要稳定水压供应的场所。本文将介绍一种基于三菱PLC和组态王的恒压供水系统，该系统采用了三泵变频供水技术，并提供了带解释的梯形图程序、接线图原理图和组态画面。

首先，三菱PLC作为该系统的核心控制设备，执行着各种控制任务。PLC通过读取传感器获取水压信号，并根据设定的压力范围来调节泵的转速。PLC还通过IO分配，将控制信号传送给变频器，从而实现对泵的变频控制。这种变频供水技术可以根据实际需求灵活调整泵的转速，从而实现恒定的水压输出。

在恒压供水系统中，梯形图程序起到了关键的作用。梯形图程序是一种通用的图形化编程语言，它可以描述PLC的控制逻辑。在本系统中，梯形图程序通过读取传感器信号，并结合设定的控制算法，判断是否需要调整泵的转速。如果水压低于设定的压力下限，PLC将发出相应的信号，使得变频器调高泵的转速；反之，如果水压高于设定的压力上限，PLC将调低泵的转速。通过这种梯形图程序的设计，恒压供水系统可以确保输出稳定的水压。

此外，接线图原理图是系统设计的重要一环。接线图原理图展示了PLC、传感器、变频器以及其他设备之间的连接方式和信号传输关系。在本系统中，接线图原理图需要清晰地展示PLC与传感器之间的接线方式，以及PLC与变频器之间的数据传输方式。通过正确的接线方式，系统可以准确读取传感器信号，并向变频器发送控制信号。

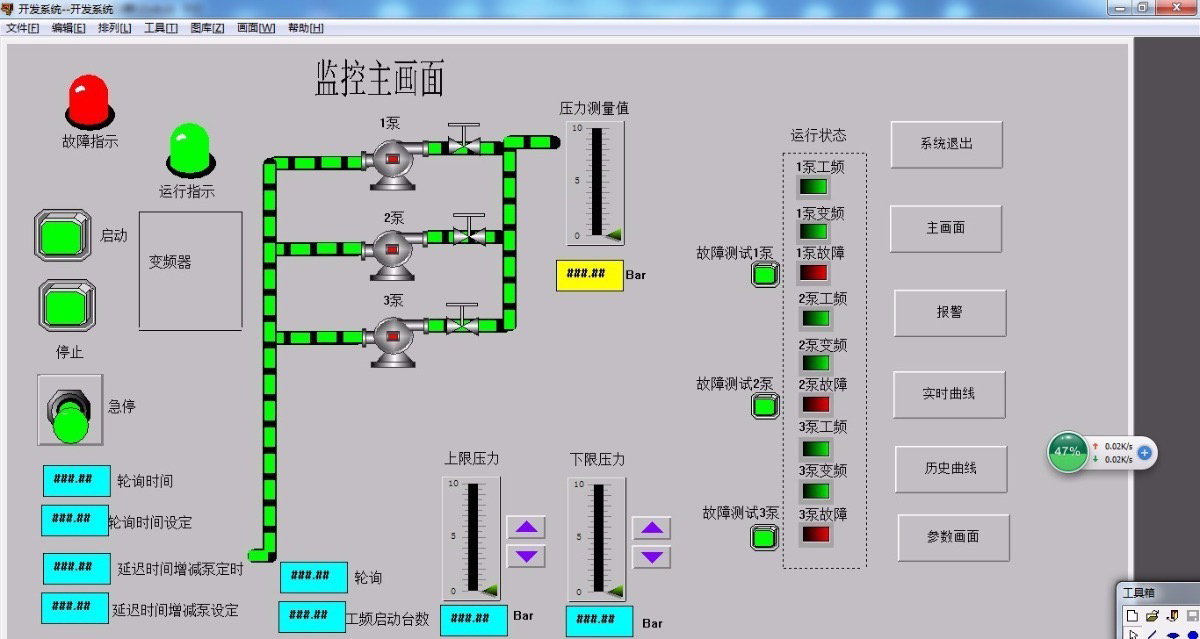

最后，组态画面是恒压供水系统的人机界面。组态画面通过图形化的界面展示系统的运行状态和参数设置，使得操作人员可以直观地了解整个系统的工作情况。在组态画面中，水压、泵的状态、运行时间等关键信息需要一目了然地展示出来。此外，组态画面还可以提供参数设置界面，方便操作人员根据实际需求进行调整。

综上所述，基于三菱PLC和组态王的3泵恒压供水系统是一种高效稳定的供水方案。通过带解释的梯形图程序、接线图原理图和组态画面的设计，系统可以准确地读取传感器信号，并根据设定的压力范围对泵的转速进行调节，从而实现恒定的水压输出。该系统在实际应用中具有较高的可靠性和灵活性，能够满足各种场所对稳定水压的需求。
