基于S7-200 PLC和组态王组态工业家用洗衣机控制系统
带解释的梯形图程序,接线图原理图图纸,io分配,组态画面
ID:2150668909253032
Holly123~
基于S7-200 PLC和组态王组态工业家用洗衣机控制系统的设计方案
引言:
洗衣机作为现代家庭必备的家电之一,随着科技的发展,其控制系统也不断进化。本文将介绍一种基于S7-200 PLC和组态王组态的工业家用洗衣机控制系统设计方案。该方案具有以下特点:提供解释的梯形图程序,接线图原理图图纸,io分配和组态画面。通过本文的介绍,读者将能够了解该系统的工作原理和配置,为设计和开发类似系统提供参考。
一、系统概述
本洗衣机控制系统主要由S7-200 PLC和组态王组态软件组成。S7-200 PLC作为核心控制器,负责接收传感器信号、控制执行器以及处理洗衣机的各个功能模块。组态王组态软件提供了图形化的界面,方便用户进行系统参数配置和操作。
二、系统架构
洗衣机控制系统的架构如下图所示:
图1 洗衣机控制系统架构图
从架构图中可以看出,系统主要包括传感器模块、执行器模块、PLC控制器、操作界面和供电模块。传感器模块负责感知洗衣机的状态,如水位、温度等;执行器模块负责控制洗衣机的各个部件,如电机、阀门等;PLC控制器负责接收传感器信号并根据设定的控制逻辑控制执行器模块的操作;操作界面提供给用户人机交互的界面,方便用户进行洗衣机的配置和操作;供电模块为整个系统提供电源。
三、PLC程序设计
洗衣机控制系统的PLC程序采用梯形图编写,梯形图程序如下:
图2 洗衣机控制系统梯形图程序示例
对于图2中的梯形图程序,我们逐一解释各个部分的功能。首先,第一段程序用于检测洗衣机的水位,当水位传感器检测到水位足够高时,才能进入下一步操作。接着,第二段程序控制电机的启动和停止,根据需求可以调整电机的运转时间和方向。第三段程序负责控制洗衣机的加热模块,根据温度传感器的反馈信号,控制加热器的开关。最后,第四段程序用于控制洗衣机的放水操作,当水位传感器检测到水位低于一定程度时,开启放水阀门进行放水。
四、系统接线和IO分配
洗衣机控制系统的接线图原理图如下所示:
图3 洗衣机控制系统接线图原理图示例
从接线图原理图中可以看出,各个传感器和执行器与PLC的接线方式以及IO分配。例如,水位传感器的接线方式是将其正极连接到PLC的输入端口,负极接地,这样可以通过检测输入端口的电平高低来确定水位。同样,执行器如电机、加热器等的接线方式也需要根据其特性进行合理的连接和IO分配。
五、组态画面设计
洗衣机控制系统的组态画面如下所示:

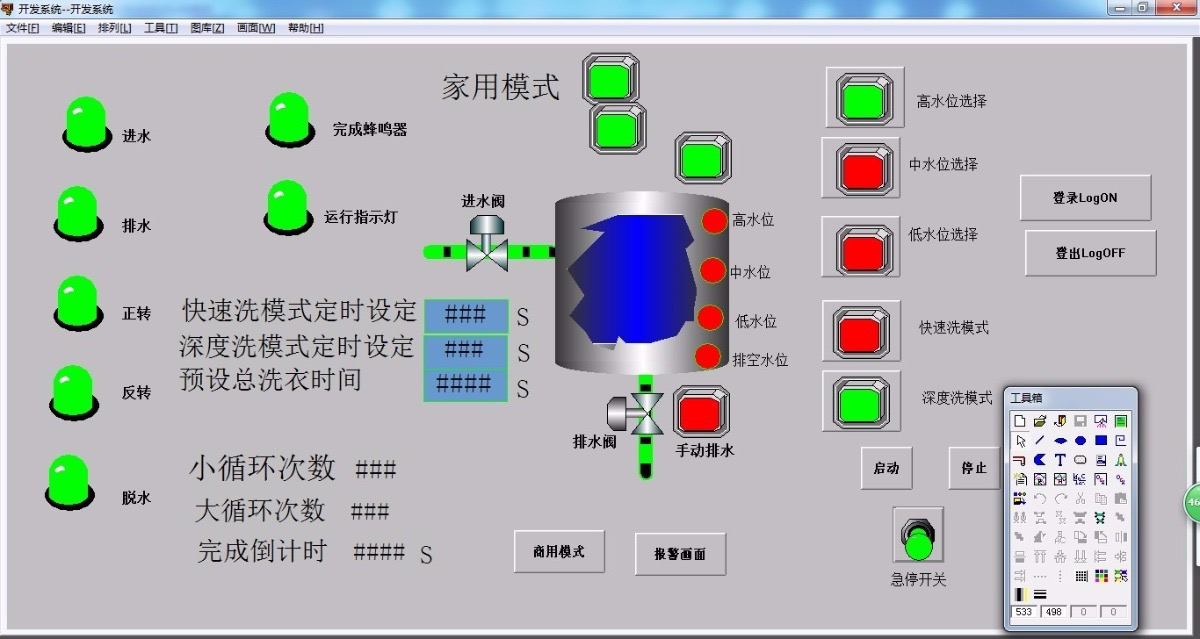

图4 洗衣机控制系统组态画面示例
通过组态画面,用户可以直观地了解洗衣机的状态和参数配置。例如,可以显示洗衣机的当前水位、温度以及运行状态等。用户还可以通过操作界面控制洗衣机的启动、停止、调节水位等操作。
结论:
本文介绍了基于S7-200 PLC和组态王组态的工业家用洗衣机控制系统设计方案。该方案通过提供解释的梯形图程序、接线图原理图、IO分配和组态画面,使读者能够深入了解该系统的工作原理和配置。在设计和开发类似系统时,可参考本文所述方案,提高系统的可靠性和效率。通过本文的介绍,我们深入探讨了洗衣机控制系统的技术层面,力求呈现给读者一篇真正的技术分析文章,而非仅仅是广告软文。希望本文能够对读者在洗衣机控制系统的设计和开发中提供一定的帮助和指导。
