PLC通过Profibus协议转Modbus协议网关接LED大屏通讯

一、背景

Modbus协议Profibus协议是两种常用于工业控制系统的通信协议,它们在自动化领域中起着重要的作用。Modbus是一种串行通信协议,被广泛应用于各种设备之间的通信,如传感器、执行器、PLC等。而Profibus则是一种现场总线通信协议,通过集线器连接多个设备,实现数据传输

二、ModbusProfibus各有其特点和适用场景

Modbus适合于小型控制系统,易于实现,成本低廉,具有良好的兼容性和稳定性,广泛应用于工业自动化领域。而Profibus则更适合大型控制系统,可以连接更多的设备,支持更复杂的控制和监测功能,适用于对通信速度和稳定性有较高要求的场合

三、方案

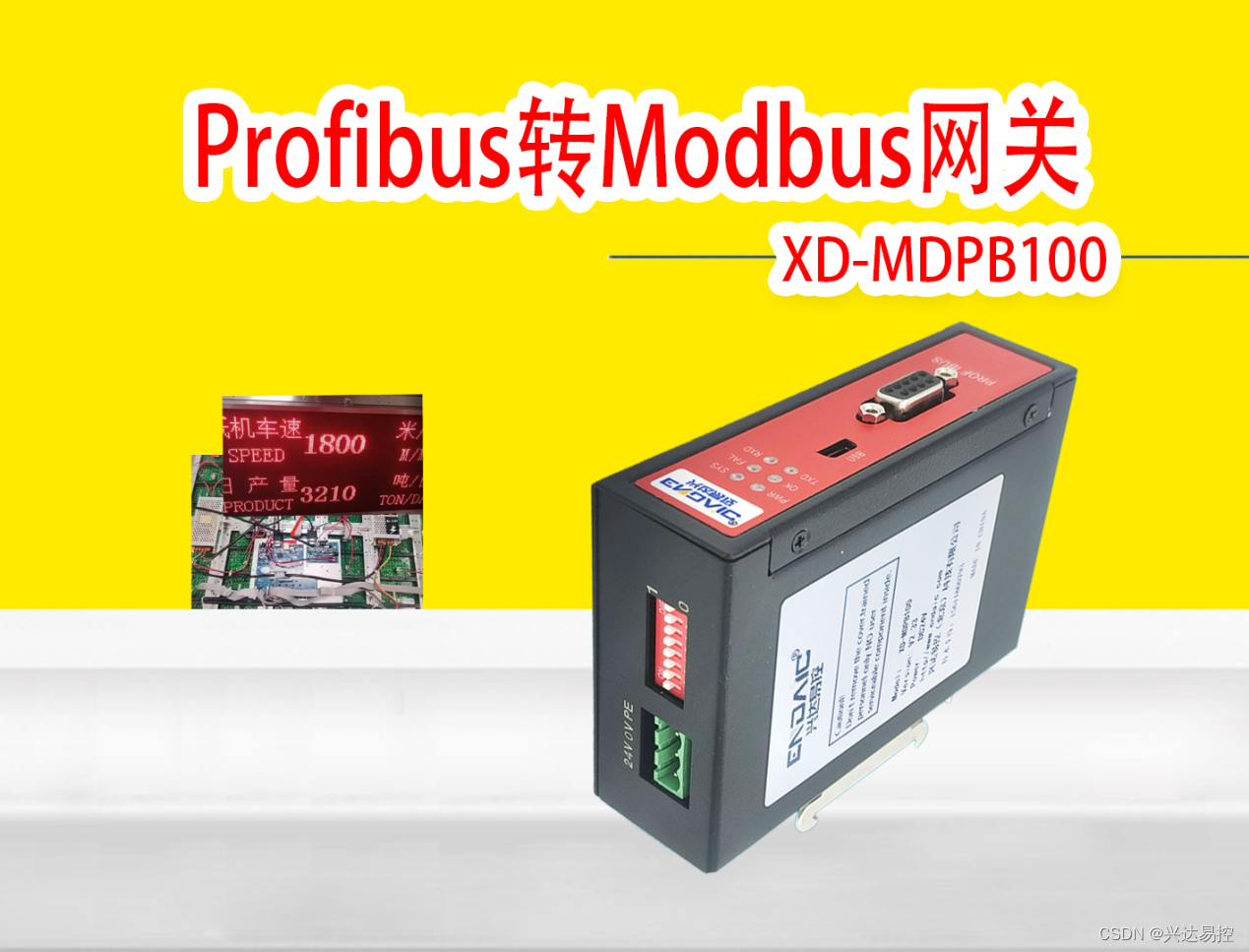

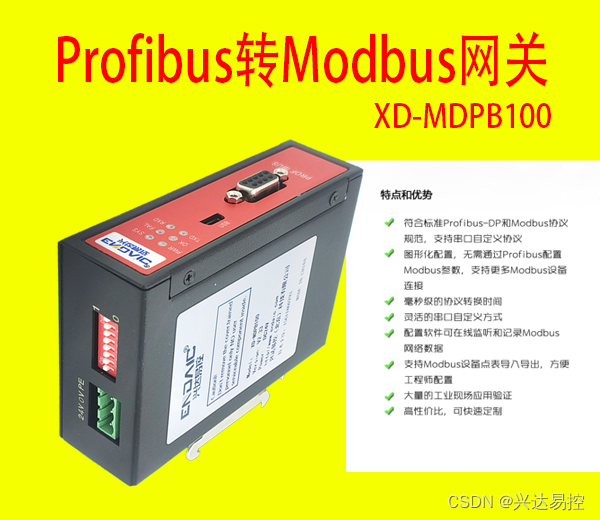

本文将深入探讨如何利用PLC通过Profibus转Modbus网关(XD-MDPB100)来实现LED大屏通讯,为工程师和技术人员提供一份全面且实用的指南。

四、介绍Profibus转Modbus网关的通讯原理

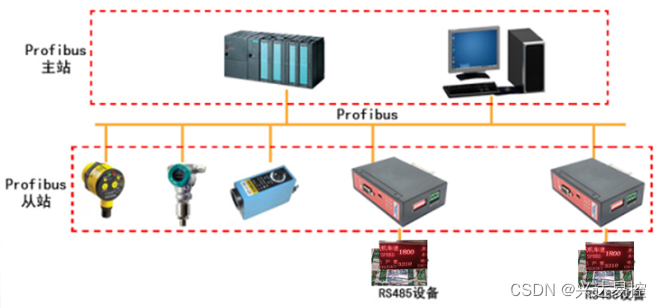

PLC作为现代工业控制系统中的核心设备,而ProfibusModbus作为两种常见的工业通讯协议,分别在不同的领域拥有广泛的应用。PLC通过Profibus转Modbus网关的原理在于利用网关设备将两者之间的通讯进行转换,实现不同通讯协议之间的无缝连接。

五、步骤

1、选择合适的PLC和网关设备

在搭建PLC通过Profibus转Modbus网关(XD-MDPB100)接LED大屏通讯的系统中,首先需要清楚PLC的型号和执行设备的型号及支持的协议,确保能够稳定可靠地通过网关的转换完成通讯。

2、配置PLC和网关参数

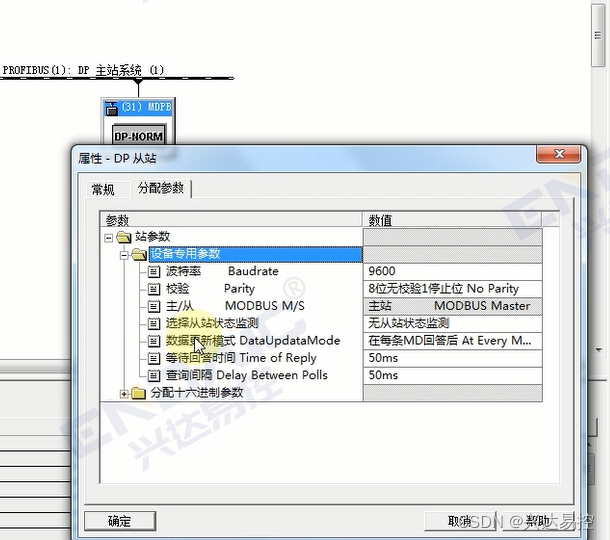

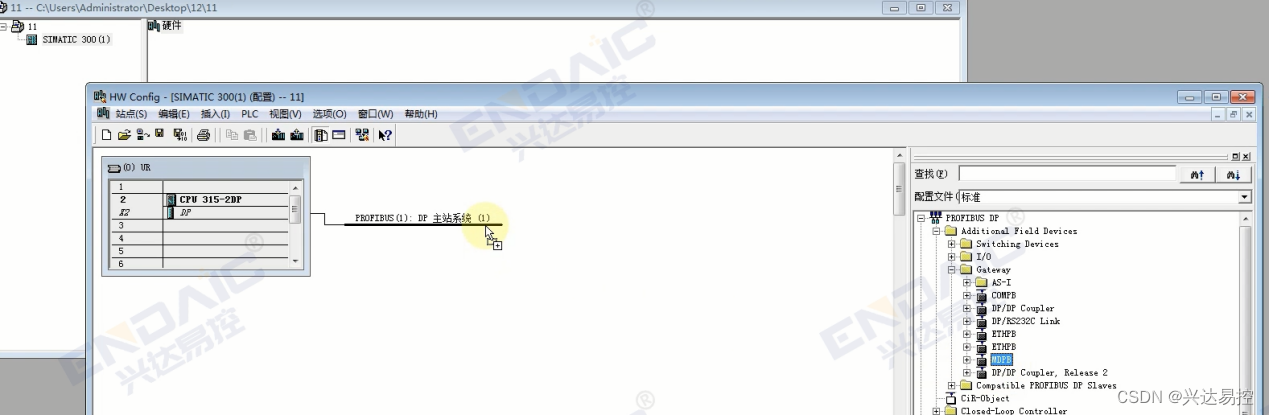

在确定了PLC和网关设备后,接下来需要进行参数配置工作。通过PLC软件和网关设备提供的配置界面,设置通讯协议、数据格式、通讯速率等参数,以确保PLC能够正确地与Profibus和Modbus网关进行通讯。同时,还需要配置LED大屏的通讯参数,以便接收和显示来自PLC的数据。

3、编写PLC程序实现数据交换

一旦PLC和网关设备的配置完成,接下来需要编写PLC程序来实现与LED大屏之间的数据交换。通过PLC软件编写逻辑程序,将需要显示的数据发送到Modbus网关,再经由网关转换为Profibus协议发送到LED大屏,实现数据的实时更新和显示。

4、 测试和调试系统

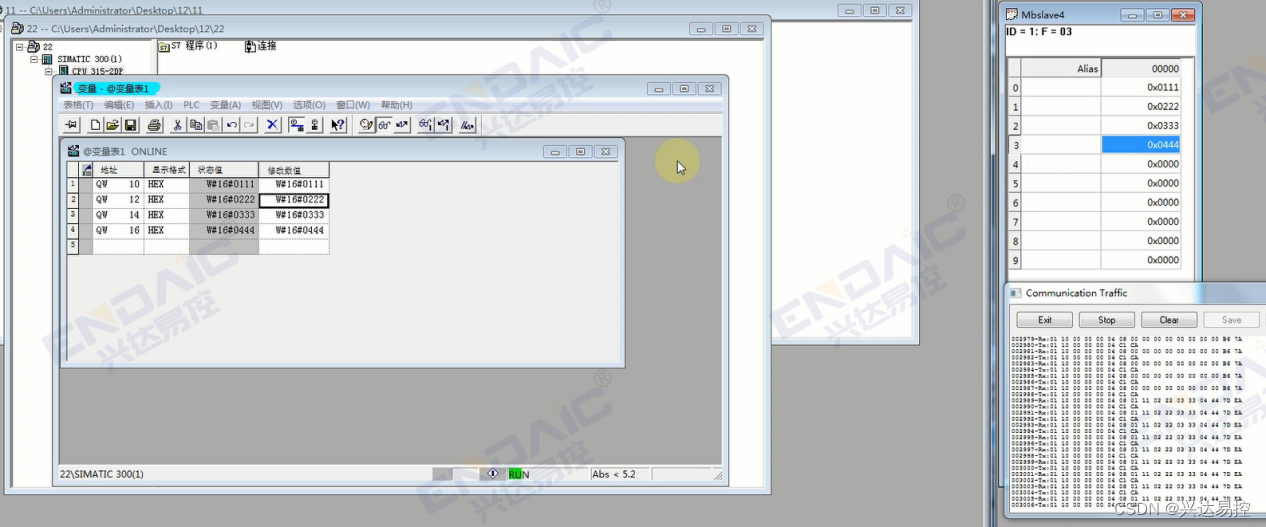

完成了PLC程序的编写后,需要对整个系统进行测试和调试,确保数据能够正常地从PLC经由Profibus转Modbus网关最终显示在LED大屏上。通过监测数据传输的稳定性和准确性,及时发现和解决可能存在的问题,保证系统的正常运行。

六、 总结

通过本文的介绍,我们详细讨论了如何利用PLC通过Profibus转Modbus网关(XD-MDPB100)实现LED大屏通讯。从原理到实际操作的各个环节,希望能够为工程师和技术人员提供参考和帮助。在工业自动化领域,不断学习和实践才能更好地应对各种挑战,提升技术水平,推动行业发展。
