BMS绝缘电阻检测

前言

网上看了一些绝缘电阻检测检测的文章都有点不全面。

下面我把我看到的文章整理一下；

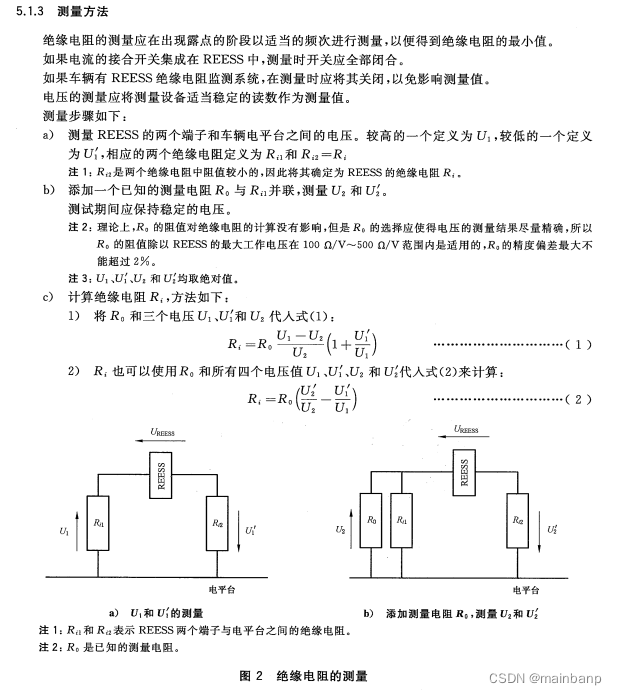

绝缘电阻检测时有国标要求的，那就从国标开始。

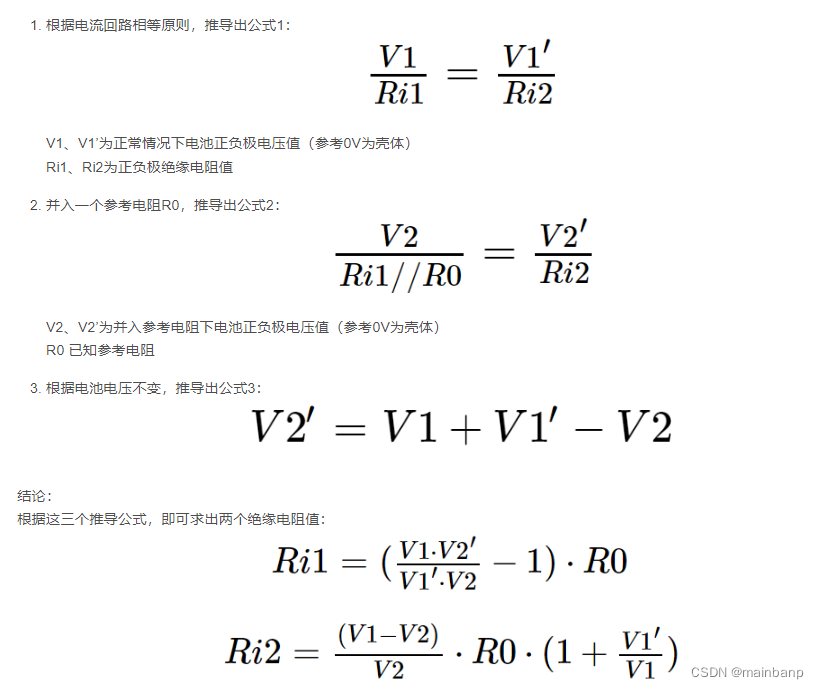

等效模型

 以下内容摘自

https://blog.csdn.net/sgjiajia/article/details/119678056

实际使用方式

以下内容摘自：链接 内容里面很多有质疑的地方，请注意。

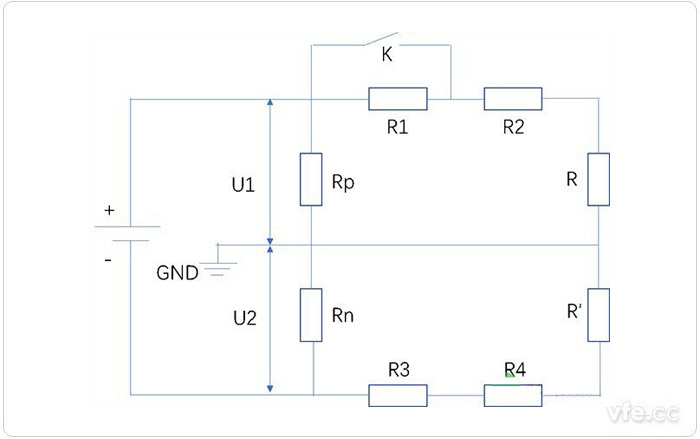

通过电子开关改变电路通断，从而改变电池正负极对地绝缘电阻Rp、Rn上的电压U1、U2(闭合K得到的电压用U1’、U2’表示)，联立两次不同开关状态下的电路方程可以求解正负极的对地GND绝缘电阻。
其中R1~R4为已知大电阻，R、R’为已知的分压电阻，其阻值远小于R1~R4。

 实际使用需要使用隔开放大器采样R，R‘的电压来推算U1,U2的电压。

K可以使用 光耦继电器方式实现；

PCB上元件封装 注意电器间隙与爬电距离。

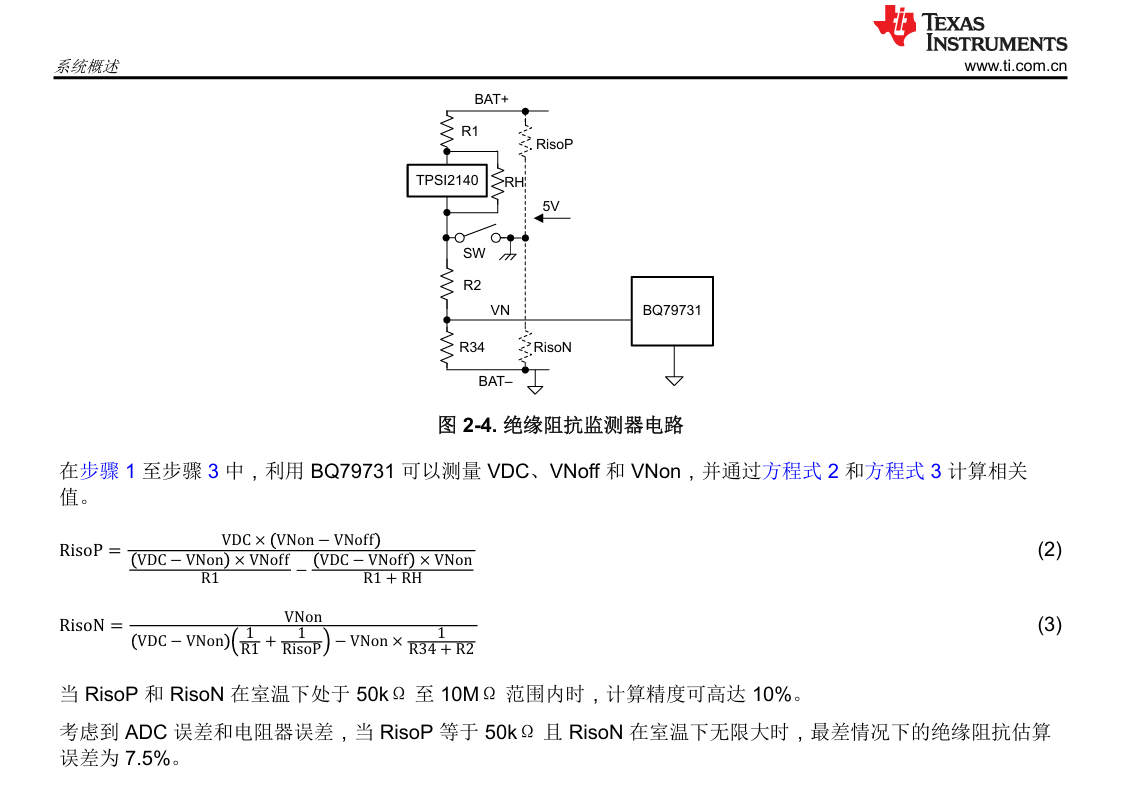

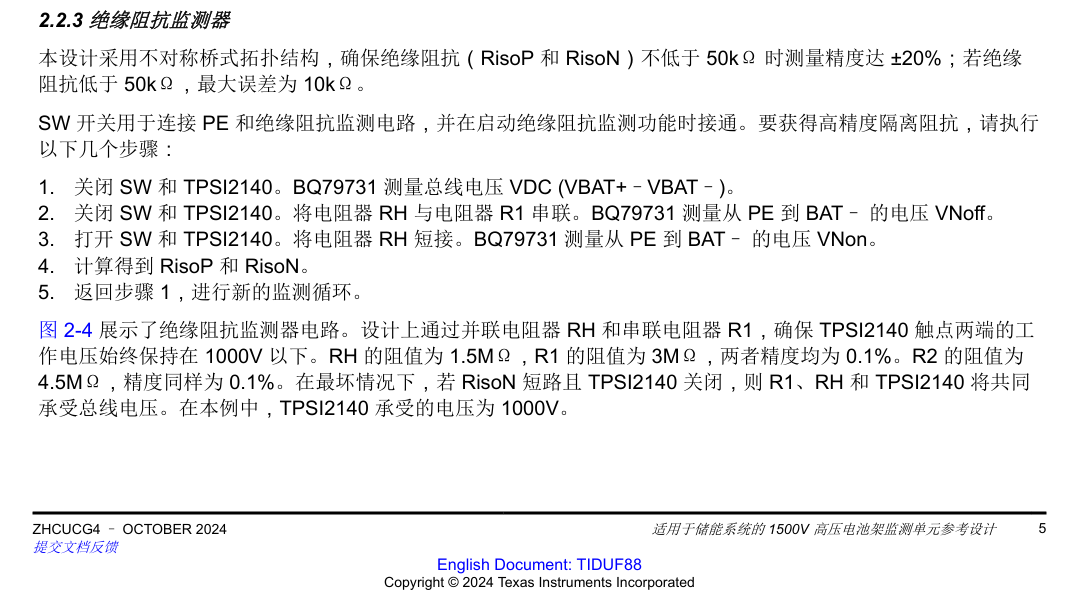

以下增加TI给出的方法
