输出电流保护/限制方案分享

需求

    对电源输出进行 过/限 流保护。

方案1

        采样电流输出模拟电压 -> 电压比较器  -> 控制MOS 打开/关闭；

这个方案的问题是：

    当过流MOS关断之后，电流采样的电压是0，会快速使使MOS重新打开，电路现象是好像没关断一样，高速来回震荡。

        想法，加入迟滞功能是不是能行呢？

方案2

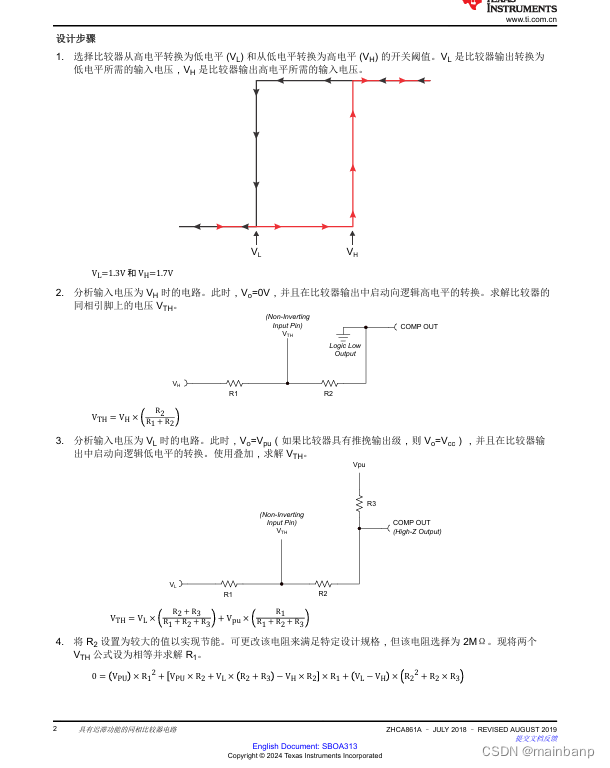

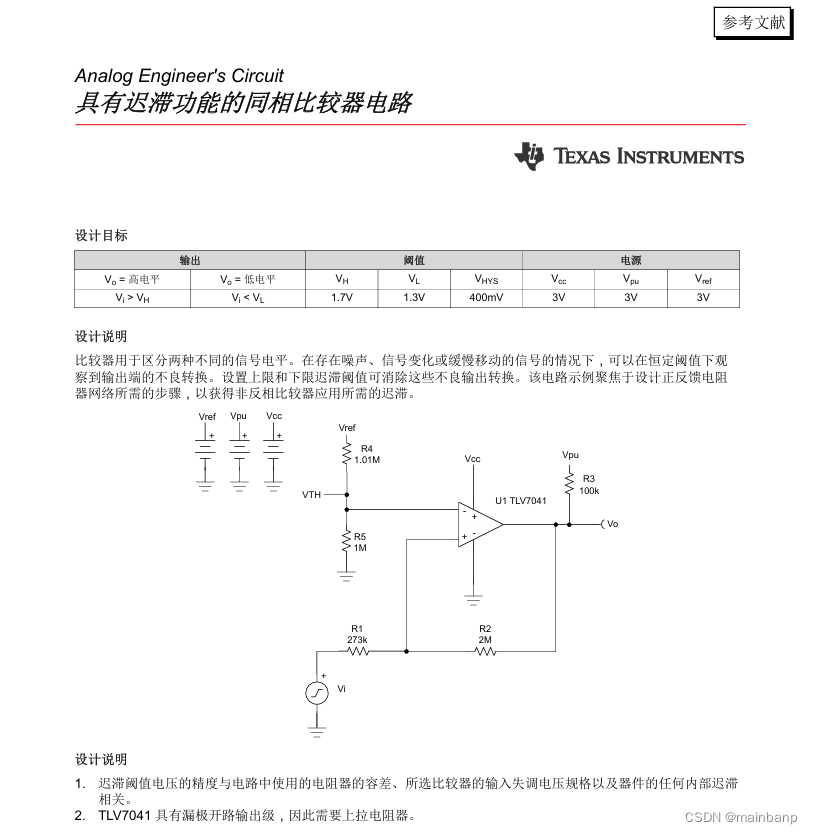

具有迟滞功能的同相比较器电路

zhca861a.pdf (ti.com)

我们想要实现的效果是：

电流大于VTH ，MOS 关断  -> 延时   -> MOS打开 ；循环；

这个迟滞图也不符合我们的需求；

方案3

我们想要实现的效果是：

电流大于VTH ，MOS 关断  -> 延时   -> MOS打开 ；循环；

这个中间有个重点是延时。

看到延时要么用RC电路，要么通过MCU实现；

方案4

        方案3是过流就保护断开输出，延时后重新闭合检测；

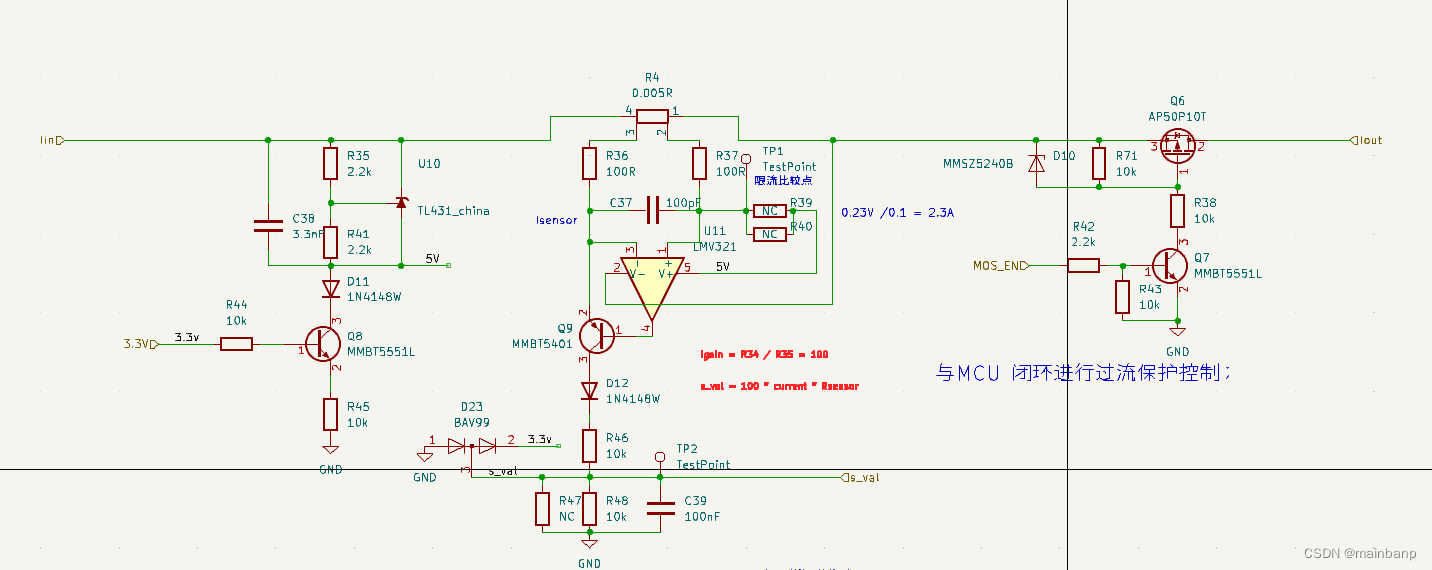

        更进一步，我想对输出电流进行限流输出，如输出最大电流5A；

差分放大器（减法器）电路

https://www.ti.com/cn/lit/an/zhca759a/zhca759a.pdf

结论

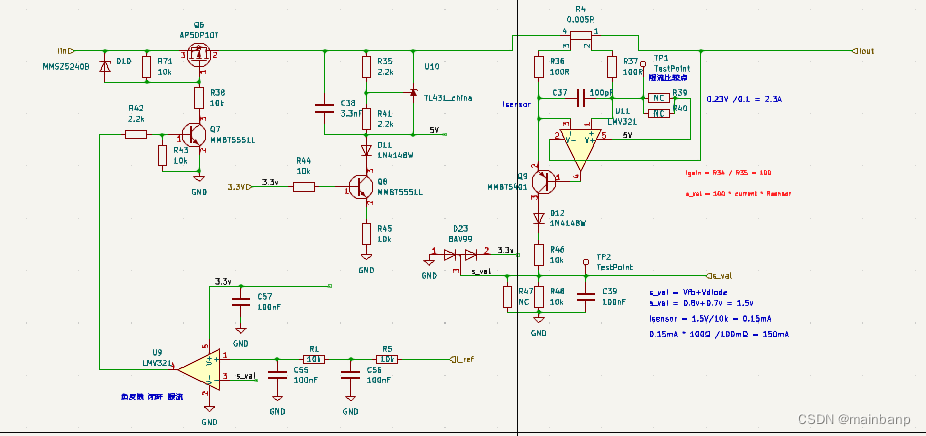

        最终选择方案4，带有限流保护输出的电路。
