QGIS基本功 | 15 圆柱投影、圆锥投影和方位投影

根据投影面不同，几何投影分为圆锥投影、圆柱投影和平面（方位）投影，本文将从概念、经纬线形状、变形、应用场景三个方面逐个解释上述投影的特点。



 01 圆锥投影



假定以圆锥面作为投影面，使圆锥面和地球体相切或相割，将球面上的经纬线投影到圆锥面上，然后将圆锥面沿着一条经线剪开展为平面，称为圆锥投影。

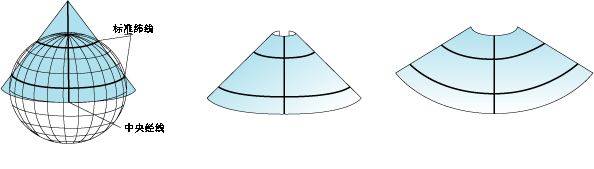

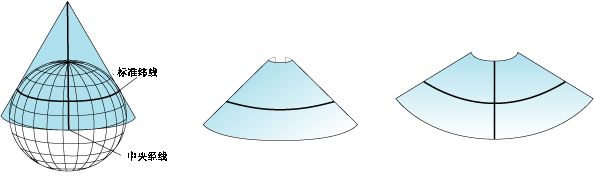

当圆锥面与地球相切时，称为切圆锥投影，当圆锥面与地球相割时，称为割圆锥投影。



根据圆锥轴与地球地轴的位置不同，又分为正轴、横轴和斜轴圆锥投影三种。





对于正轴圆锥投影，纬线投影为同心圆弧，经线投影为同心圆弧的半径，两经线间的夹角与相应的经度差成正比。



• 圆锥投影的变形特点

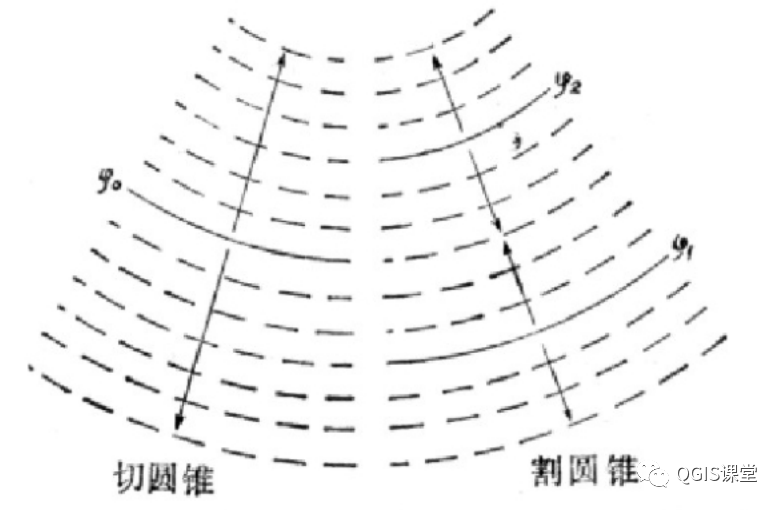

圆锥投影中，圆锥面与球面相切或者相割的纬线在投影后是不变形的线，叫做标准纬线。标准纬线通常位于制图区域的中间部位。从标准纬线向南向北，变形逐渐增大。



割圆锥投影带有两条标准纬线，标准纬线之间与标准纬线之外的部分变形模式是不同的。通常，割线投影的整体变形程度小于切线投影。



• 圆锥投影的应用



该投影适用于中纬度地带沿纬线方向伸展地区的地图，我国的地图多用此投影。



1、百万分一地形图



自1978年以来，我国采用等角圆锥投影作为百万分一地形图的数学基础。



百万分一地图具有一定的国际性，同一个时期内各国编制出版的百万分一地图，采用相同的规格，即地图投影、分幅编号、图式规范等基本一致，可促使该比例尺地图得到较广泛的
