142.2.智能照明系统-4G+GPS-基于STM32嵌入式物联网单片机软硬件毕业生系统设计

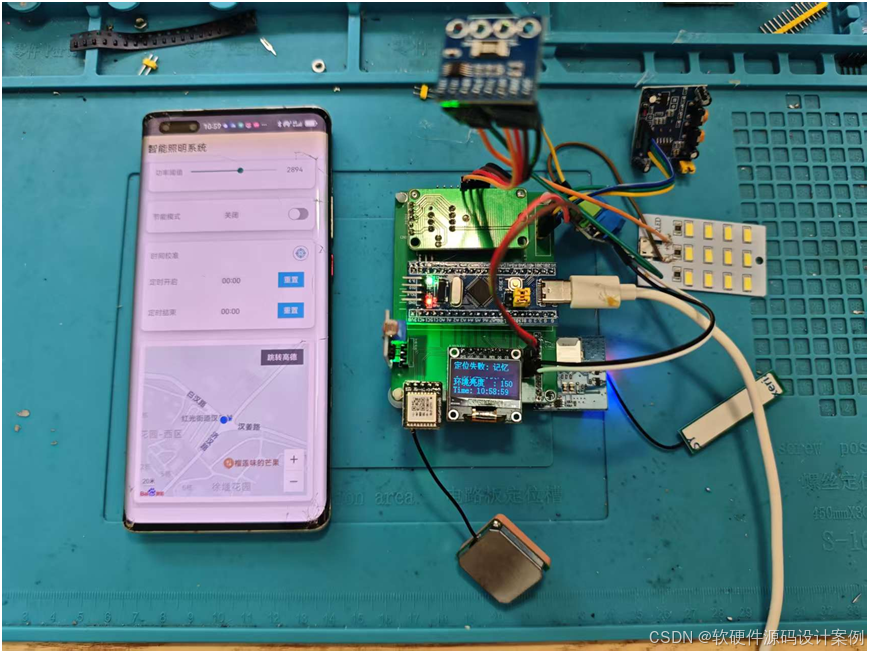

（1） 硬件端

1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
2. 0.96寸OLED：用于显示的各种环境数据，实现实时监测；
3. 光敏传感器：实时监测环境的光照数据；
4. 人体红外检测：自动模式下，检测到有人且环境光照过低，则自动开启
5. 按键：可以通过按键进行模式的切换，设置有自动和手动模式，自动模式下，可以根据光照阈值进行LED控制，手动模式下，可以一键开启和关闭
6. LED灯：使用PWM进行灯光调控；
7. GA10：使用4G模块进行联网使用，可以实现短信故障通知；
8. DS1302时钟模块：用于定时的设置， 提供系统时间

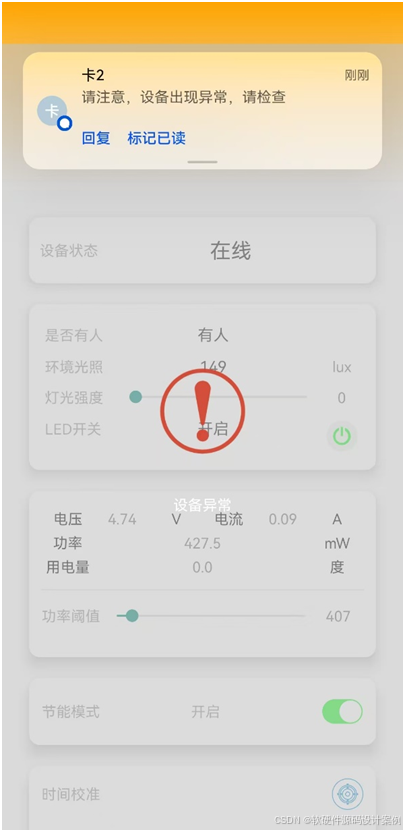

9. 电压电流检测模块：可以实现针对led的使用检测，故障时提供异常报警
10. 蜂鸣器：用于提供定时开关功能，以及实现故障报警提示
11. GPS模块：用于上传路灯的经纬度信息，实现app定位查看

短按按键1可以查看定时任务

短按按键2可以切换模式

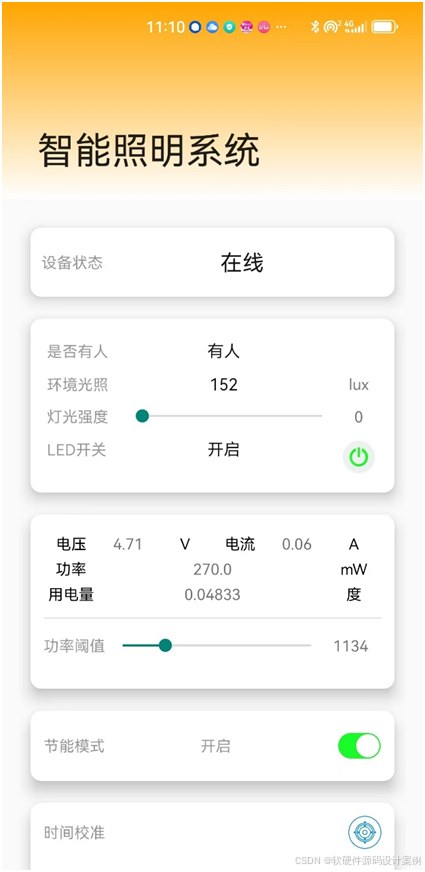

（2） APP端

1. 使用MQTT协议与设备进行信息交互；
2. 可以反馈设备的实时状态以及是否有人

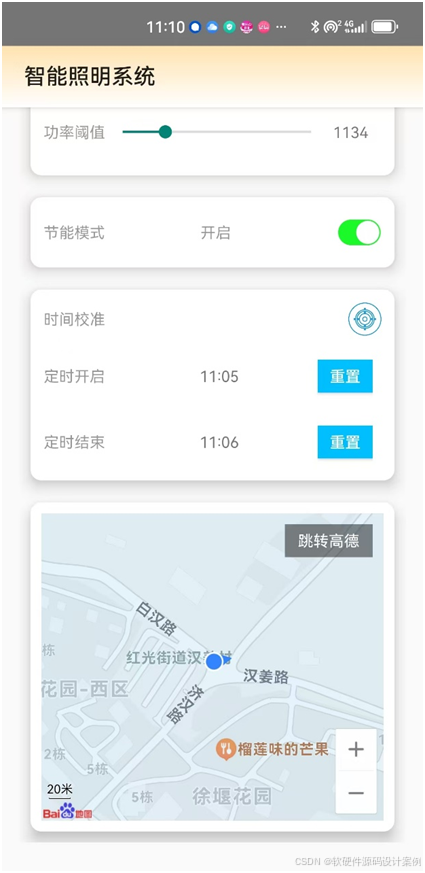

3. 可以通过地图直接显示路灯所在位置
4. 可以切换设备的模式；
5. 手动模式下，可以调节LED开关状态，自动模式下可以通过阈值控制；

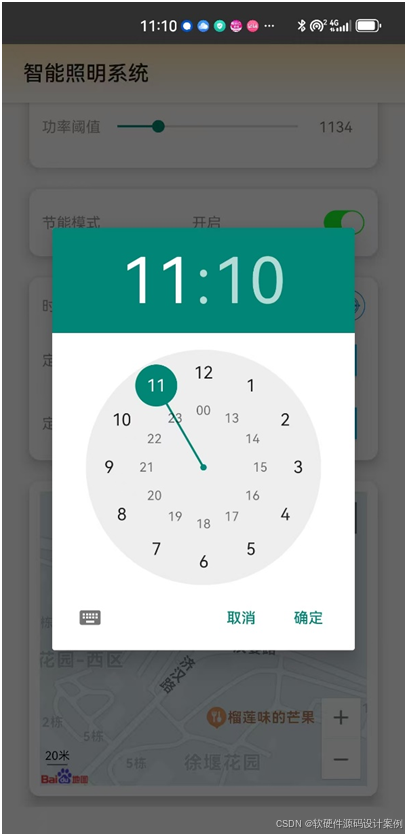

6. 可以进行时间校准
7. 可以通过APP远程设置定时器的设置

（3）云平台

只是链接各个设备使用，采用MQTT即时通讯；
