基于YOLOv8 Pose的指针式仪器仪表读数识别技术解析

指针式仪器仪表在工业、能源、医疗等领域广泛应用，但其读数依赖人工操作，存在效率低、易出错等问题。结合YOLOv8 Pose（关键点检测模型）与计算机视觉技术，能够实现自动化、高精度的仪表读数识别。以下从技术框架、核心流程、优化方法及应用场景等方面展开分析。

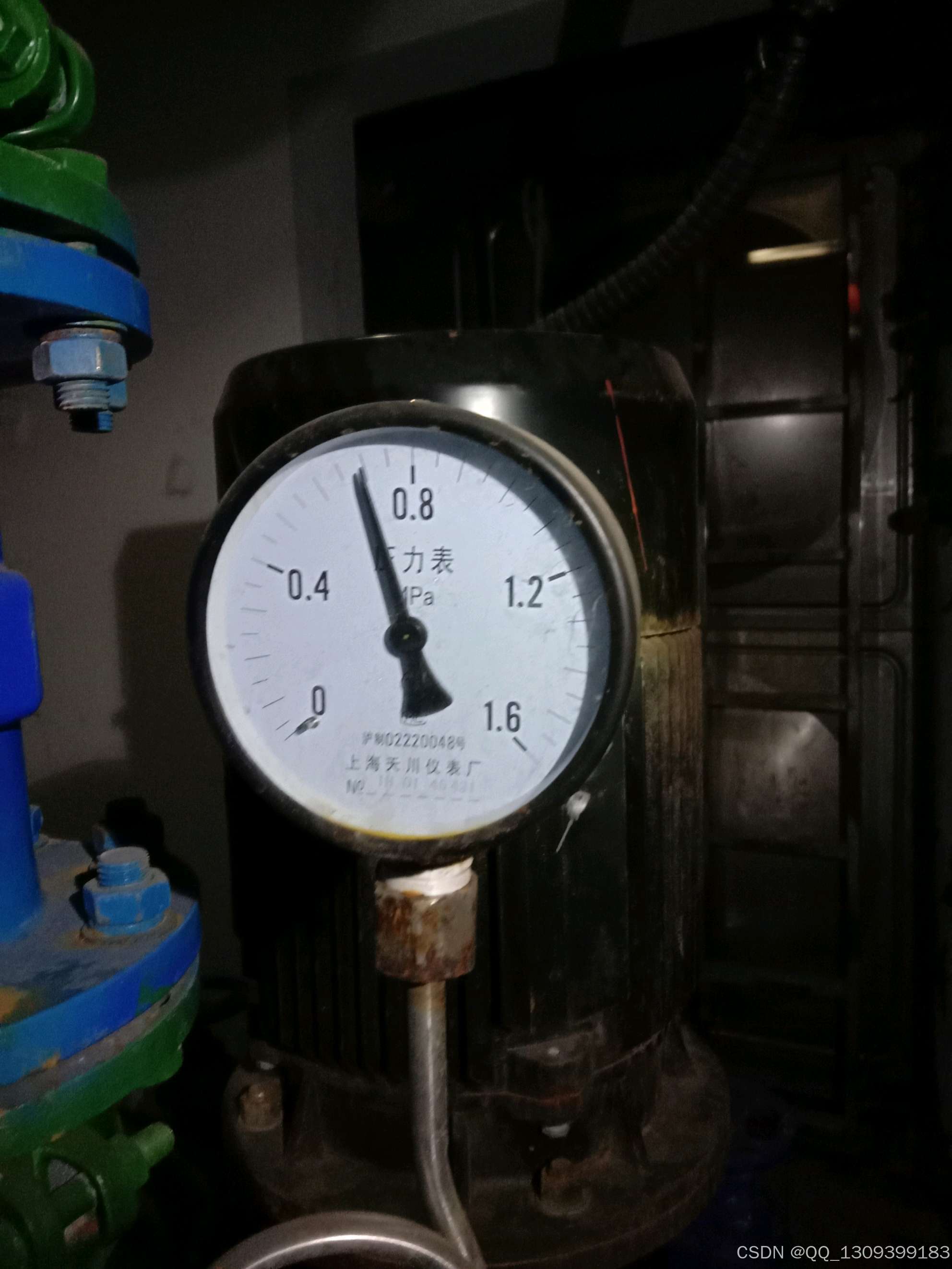

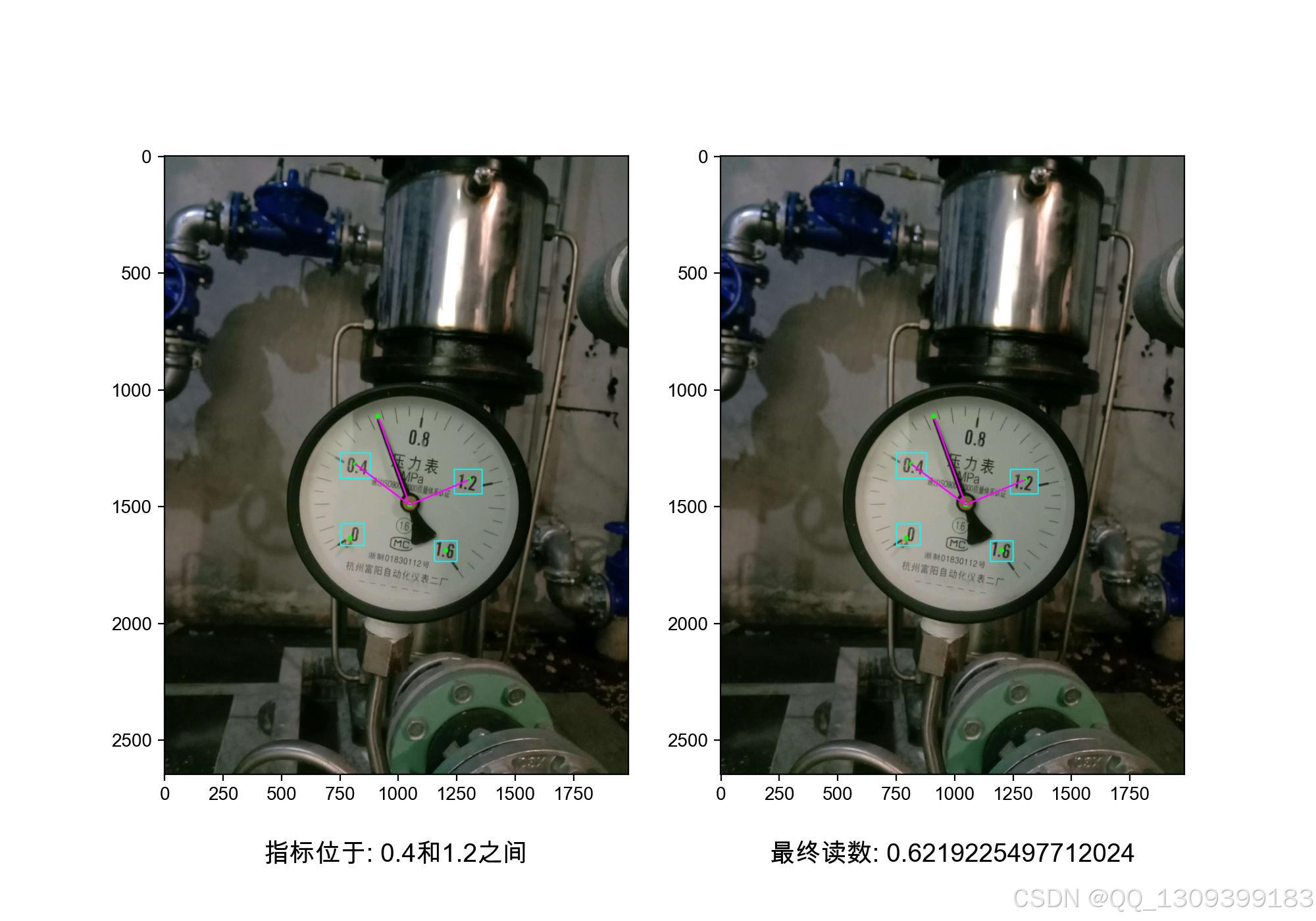

读数效果

在这里插入图片描述

运行教程

1.pycharm终端输入
pip install -r requirements.txt
2.pycharm终端输入
python predict.py

一、技术框架与核心流程内容仅供参考具体见结果展示

仪表检测与关键点定位
基于YOLOv8的目标检测模块，首先从复杂背景中定位仪表表盘区域。YOLOv8的高效检测能力（如改进的C2f模块和动态检测头）可快速识别不同规格的仪表。随后，通过YOLOv8 Pose模型检测指针的关键点（如头部和尾部），并结合刻度线的位置信息，为后续计算提供几何基础。
数据预处理与极坐标转换
检测到表盘后，需进行透视矫正或极坐标变换，将圆形表盘展开为矩形图像。例如，以指针尾部关键点为原点建立极坐标系，通过球坐标转直角坐标的方式消除旋转影响，便于线性分析指针位置。部分研究采用旋转YOLOv8模型直接处理旋转目标，避免复杂的后处理步骤。
刻度识别与读数计算
- 刻度OCR识别：使用PaddleOCR等工具识别展开后的刻度数值，结合语义分析筛选有效量程（如0-1.6MPa或0-100℃）。
- 指针角度计算：通过关键点坐标计算指针与零刻度线的夹角，结合量程范围，按比例计算实际读数。例如，若量程为50，指针占比25%，则读数为12.5。

二、关键技术优化

模型结构改进
- 注意力机制增强：在YOLOv8主干网络中添加EMA（高效多尺度注意力）或CBAM模块，提升对指针和刻度线的特征提取能力。
- 旋转目标检测：采用旋转YOLOv8网络，通过旋转IoU损失函数优化角度预测，解决传统模型对倾斜目标的检测偏差问题。
小目标检测优化
针对指针尖端和细小刻度线，在检测头中添加160×160小目标检测层，并采用Slim-Neck结构优化特征融合，提升细节捕捉能力。
多任务联合训练
将目标检测（表盘、指针）、关键点检测（指针端点）和OCR识别（刻度值）联合训练，通过共享特征层减少推理耗时，提高端到端系统的鲁棒性。

在这里插入图片描述

三、数据集与训练策略

数据集构建
- 标注要求：使用LabelMe或LabelImg标注表盘区域、指针关键点（头部和尾部）及刻度数值。关键点标注需保持顺序一致性以支持角度计算。
- 数据增强：通过随机旋转、光照调整、透视变换等模拟复杂环境，提升模型泛化性。
模型训练
- 迁移学习：加载YOLOv8预训练权重（如yolov8n.pt），针对仪表数据微调模型参数，减少训练时间。
- 损失函数设计：结合分类损失、关键点回归损失和旋转角度损失，优化多任务学习效果。

四、应用场景与挑战

工业自动化
在油田、电厂等场景中，系统可实时监测仪表数据，异常时自动报警，替代人工巡检。例如，燧机科技的解决方案已用于工厂的实时监控。
医疗与能源
适用于血压计、压力表等设备的自动化读数，减少人为误差。博易盈公司的旋转YOLOv8专利技术已在医疗设备中试点应用。
挑战与展望
- 复杂环境干扰：光照变化、表盘污损等因素可能影响检测精度，需结合图像增强和鲁棒性更强的模型。
- 多类型适配：不同仪表的量程、刻度分布差异较大，需设计通用化算法框架。未来可结合生成对抗网络（GAN）合成多样化训练数据。

五、代码实现与工具集成

开发工具链
- 使用PyQt或Streamlit构建交互界面，支持图像上传、实时检测和结果可视化。
- 集成OpenCV进行图像预处理（如透视变换）和结果后处理（如角度计算）。

示例代码片段

from ultralytics import YOLO
# 加载预训练模型
model = YOLO('yolov8n-pose.pt')
# 推理与关键点提取
results = model.predict(source='meter.jpg')
keypoints = results[0].keypoints  # 获取指针端点坐标

总结

基于YOLOv8 Pose的指针式仪表读数技术，通过目标检测、关键点定位和OCR识别的多模块协同，实现了高精度自动化读数。未来，随着旋转检测、小目标优化等技术的进一步突破，该技术将在工业4.0和智能设备领域发挥更大作用。开发者可参考开源项目（如Ultralytics YOLOv8）快速构建原型，并结合实际需求优化模型结构与数据处理流程。
