速度达2.5 GHz！科学家制成全新QKD系统

光子盒研究院出品

近期，研究人员开发出了一种基于硅光子学的量子密钥分发(QKD)系统，能够以前所未有的速度传输安全密钥。

由日内瓦大学的Hugo Zbinden领导的研究人员描述了他们新的QKD系统：其中除了激光器和检测器之外，所有的部件都集成在芯片上——这带来了许多优势，如紧凑性、低成本、易于大规模生产......

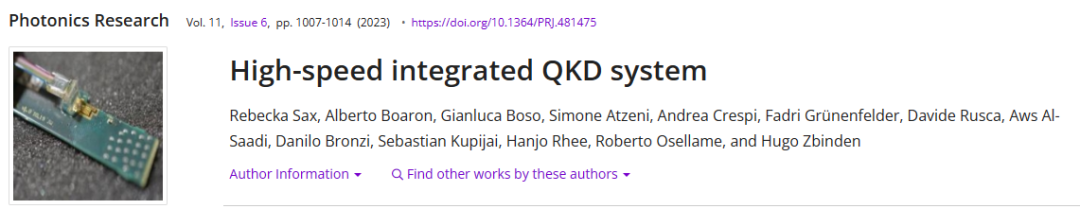

研究成果以《高速集成QKD系统(High-speed integrated QKD system)》为题，发表在Optica出版集团的Photonics Research上。

QKD是一种成熟的技术，用于创建远程实体之间受保护通信的保密密钥，并利用光的量子属性来创建安全的随机密钥。这些密钥被用于加密和解密数据。与目前依靠计算复杂性来保证安全的通信协议不同，QKD的安全性是建立在物理学原理之上的。

对此，研究小组成员、瑞士日内瓦大学的Rebecka Sax说：“QKD技术的一个关键目标是能够简单地将其整合到现实世界的通信网络中。实现这一目标的一个重要、必要的步骤是使用集成光子学，它允许使用与制造硅基计算机芯片同样的半导体技术，来制造光学系统。”

“尽管QKD可以为银行、卫生和国防等敏感应用提供安全保障，但它还不是一项广泛的技术。”Sax说：“这项工作证明了相关技术的成熟性，并有助于解决围绕通过光学集成电路实现它的技术问题，并且，它将允许这一技术在网络和其他应用中整合。”

在以前的工作中，研究人员开发了一个三态时空的QKD协议、用基于标准光纤的组件，以创纪录的高速度实现了QKD传输。

“我们在这项新工作中的目标是使用集成光子学实现同样的协议，”Sax说：“集成光子系统的紧凑性、稳健性和易操作性在实施时需要验证的部件或在网络中需要排除的故障较少，这有助于提高QKD作为安全通信技术的地位。”

QKD系统使用一个发射器来发送编码的光子、一个接收器来检测它们。在这项新工作中，日内瓦大学的研究人员与德国柏林的硅光子学公司Sicoya GmbH、日内瓦的量子网络安全公司ID Quantique合作，开发了一种硅光子学发射器，它可以将光子集成电路与外部二极管激光器结合起来。

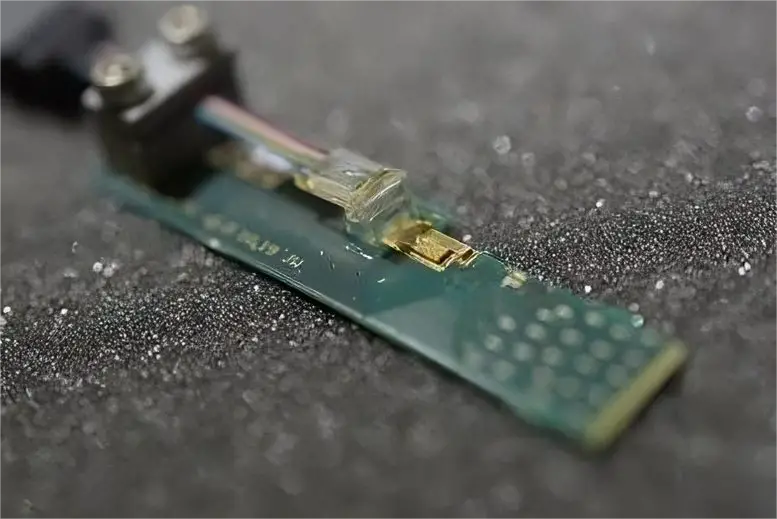

QKD发射器（如图）将一个光子和集成电路与一个外部二极管激光器相结合。

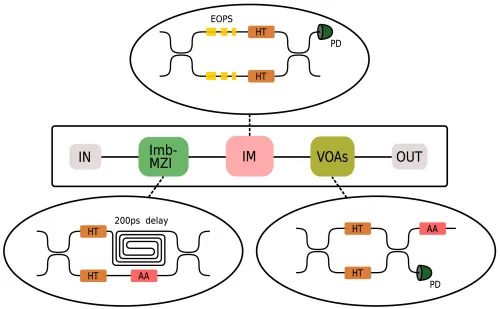

集成发射器电路的结构。

QKD接收器由二氧化硅制成，由一个光子集成电路和两个外部单光子探测器组成。意大利米兰CNR光子学和纳米技术研究所的Roberto Osellame小组使用飞秒激光微加工技术制造了这个接收器。

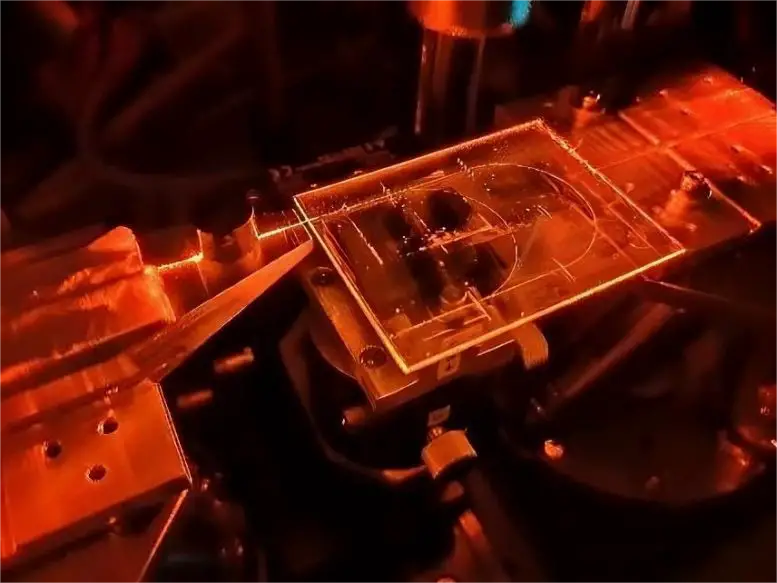

图示的基于二氧化硅的QKD接收器由一个光子集成电路和两个外部单光子探测器组成。

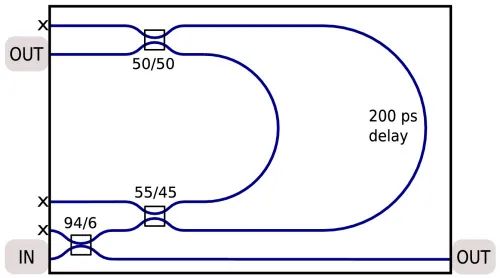

接收器集成电路的结构。

Sax说：“对于发射器，使用带有光子和电子集成电路的外部激光器使其有可能以高达2.5 GHz的创纪录速度准确地产生和编码光子；对于接收器，一个低损耗和偏振无关的光子集成电路和一组外部检测器允许对传输的光子进行无源和简单的检测。”

“用一根标准的单模光纤连接这两个组件，就能高速生产密匙。”

在彻底描述了集成发射器和接收器的特性之后，研究人员用它来进行密钥交换。

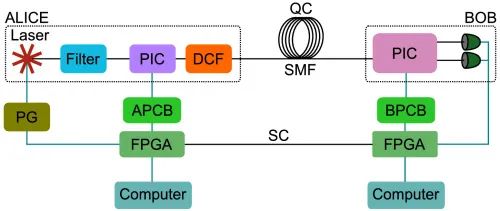

实验装置的简化示意图。PIC，光子集成电路；DCF，色散补偿光纤；QC，量子信道(quantum channel)；SMF，单模光纤；PG，脉冲发生器；APC，Alice PCB(printed circuit board)；BPCB，Bob PCB；FPGA，现场可编程门阵列；SC，服务通道(service channel)。黑线对应的是光链接，蓝线对应的是电连接。

团队使用不同的模拟光纤距离，并使用了150公里长的单模光纤和单光子雪崩光电二极管——这些都非常适合于实际的实施。他们还使用单光子超导纳米线探测器进行了实验，这使得量子比特错误率低至0.8%。该接收器不仅具有偏振独立的特点（这在使用集成光子技术时很复杂），而且还呈现出极低的损耗，约为3dB。

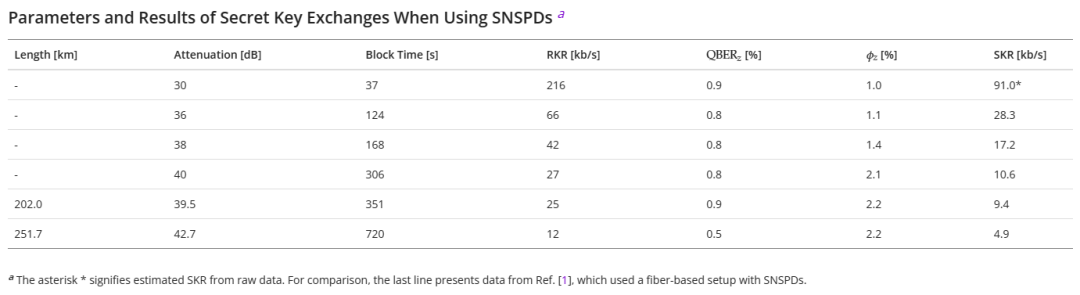

使用SNSPD时密钥交换的参数和结果

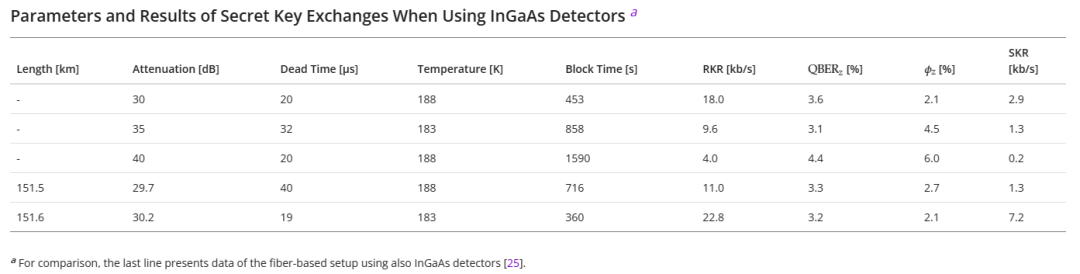

使用InGaAs检测器时密钥交换的参数和结果

对此，Sax表示，“在秘密密钥率的产生和量子比特错误率方面，这些新的实验结果与以前使用的、基于光纤的组件进行的实验相似。然而，QKD系统比以前的实验设置要简单和实用得多，从而显示了用集成电路使用这一协议的可行性。”

研究人员现在正在努力将系统部件安置在一个简单的机架外壳中，这将使QKD在网络系统中得以实施。

对于这一成就，科技日报的总编辑评价道：“量子是物理界最小的不可再分的基本单位。量子密钥分发用量子力学特性来保证通信安全性，一旦有第三方窃听，就会对系统产生干扰，轻易就能被识破。传输量子密钥需要编码、传输和检测。提高量子密钥分发的成码率，对量子保密通信的实用化起着重要的作用。为提升这一系统的效率，需要突破发送端、接收端和后处理等多个技术瓶颈。本文介绍的这项工作，将大部分组件集成到了芯片上，可降低成本，易于大规模生产，还能更简易地将其集成到通信网络中。”原文首发
