从0基础开始学习-Altium Designer(18.1.7)-第二部分-绘制简单的三极管偏置放大电路

一、三极管偏置放大电路原理图绘制

       前面已经讲过了在绘制原理图前的一些准备工作，相信大家对创建工程等步骤已经了如指掌了，那在这儿我就不再过多介绍了，直接开始今天的学习，绘制简单的三极管偏置放大电路（当然我们要先熟悉电路的原理，也就是电路是如何实现放大功能的，需要的小伙伴可以网上查资料也可以等后续的讲解）

       好了，话不多说，进入正题。

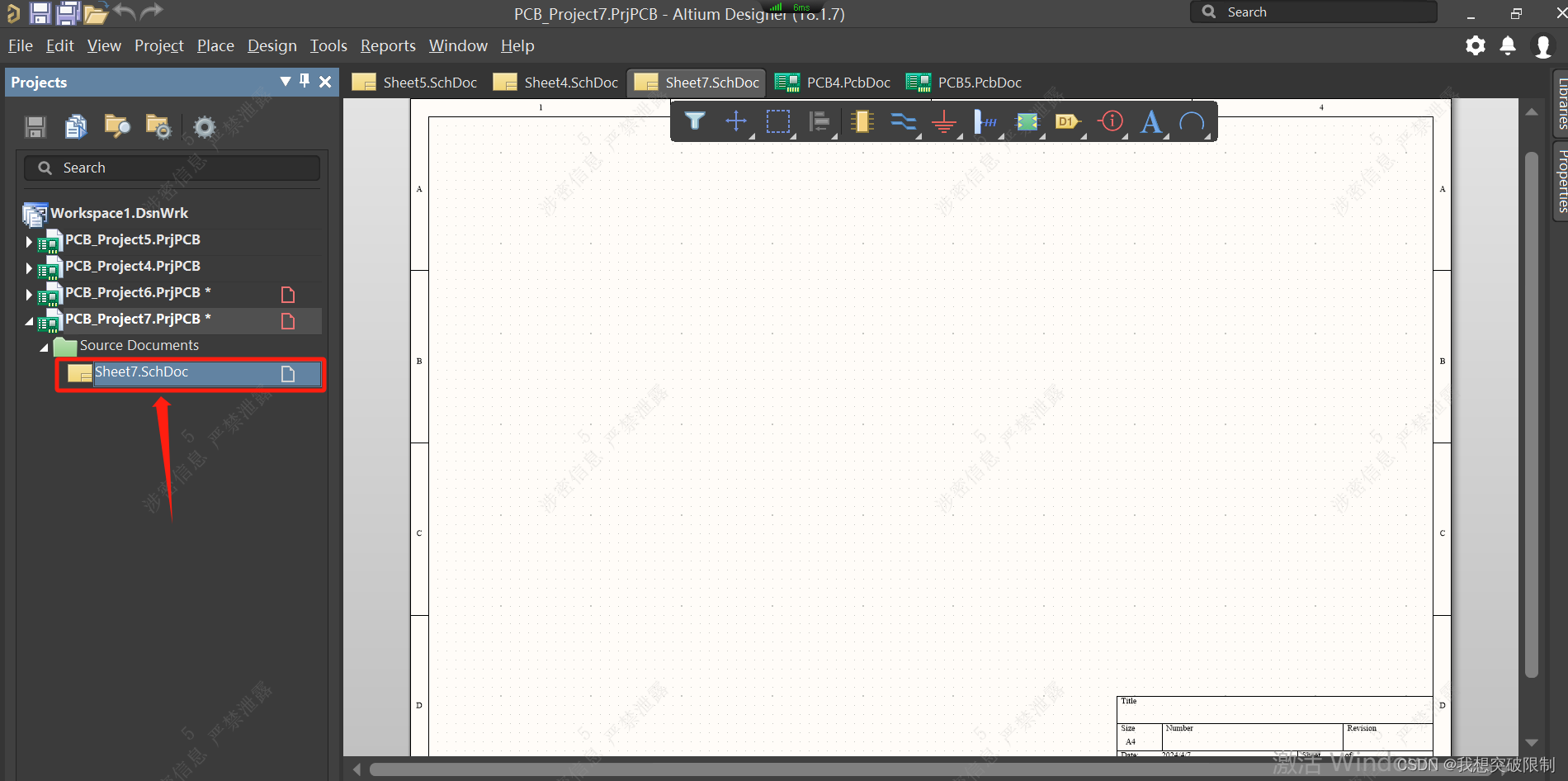

1.1创建好原理图文件

       前面已经讲解过如何创建，如果还有不清楚的小伙伴，请查阅前一篇文章。

       这里我以  Altium Designer(18.1.7)  版本来进行讲解。

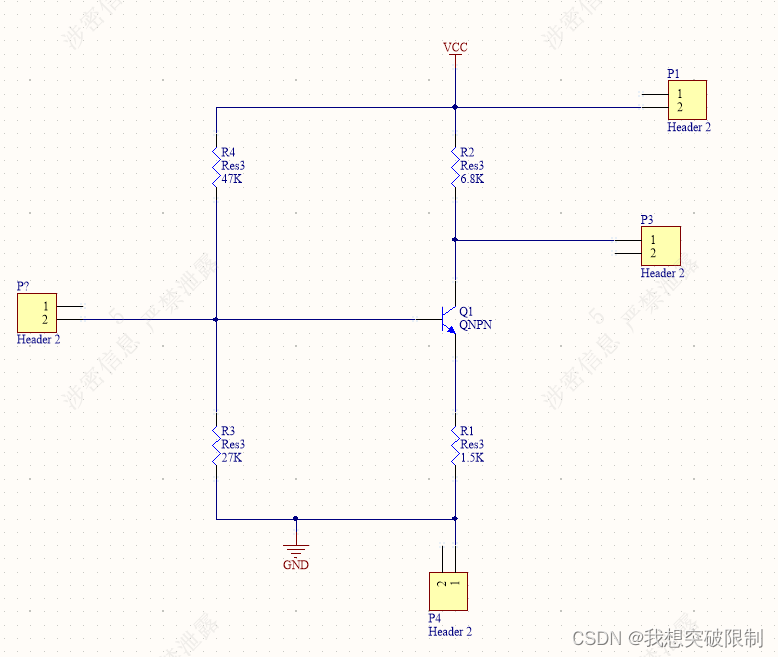

1.1.1 三极管偏置放大电路原理图

这是一个简单的三极管偏置放大电路原理图，我们今天主要以这个简单的电路图作为例子来学习如何绘制原理图。

1.1.2从自带元器件库选择元器件

       我们看到屏幕右边的那个栏目库(Libraries)，这里边有AD软件自带的元件封装库我们以其中一个为例。这个库里自带的元件有三极管、电阻、电容等等。相关元件的封装及图示如下，其中封装的选择也是非常重要的。

1.1.3将所需要的元器件查找出来并放置在画布的合适位置

       按照所需要的元器件进行搜索，选择需要的元器件放置在画布。搜索“Header 2”，即可出现，然后双击选择，放置到左边画布上，也可以鼠标左键按住直接拖到画布上。

      三极管、电阻等按照一样的方式放置。在画布上防止好后如图所示：

        或许大家会遇到元器件位置不对的情况，我们可以这样操作

        旋转：按住元器件，再按空格，即可90°旋转；

        镜像翻转：选中元器件，按下“X”，以X轴镜像翻转，按下“Y”，以Y轴镜像翻转；

以上操作即可满足元器件正确位置的摆放（更多元器件操作，后续进行讲解），接着开始我们的走线。

1.1.4原理图走线

可以上方的菜单栏选择图标（快捷键“Ctrl+W”），即可走线，如图所示：

完成走先后效果如图所示：

1.1.5修改元器件属性

按照实际要求，选择元器件规格

修改电阻大小，双击元器件的文字，其余的如出一辙，可以自行按这个方法修改，如图所示：

修改后如图所示：

修改位号，步骤如图所示：

关闭窗口后，就完成了位号更新。

1.1.6编译原理图

画完原理图后，编译检查错误

接着点击右下角”Panels“ 查看编译结果

没错误就会如图显示，有错误我们就按照指出的错误修改

二、总结

       到这里，我们就完成了一个简单三极管偏置放大电路原理图的绘制，相信小伙伴们对绘制原理图有了一个基础的了解，后续可以自己多加尝试，不断练习，提升自己，后面我会讲解原理图的绘制，敬请期待，有错误还请批评指正！
