Camunda流程版本与版本迁移

💖专栏简介

✔️本专栏将从Camunda(卡蒙达) 7中的关键概念到实现中国式工作流相关功能。

✔️文章中只包含演示核心代码及测试数据，完整代码可查看作者的开源项目snail-camunda

✔️请给snail-camunda 点颗星吧😘

💖流程定义的版本控制

通常业务流程是长期运行的，所以流程实例可能会持续几天或者几个月。不可避免的是即使仍有正在运行的实例，我们也可能需要变更流程定义。Camunda流程引擎支持以下情况：

• 如果重新部署已更改的流程定义，将获得一个新版本。
• 正在运行的流程实例将继续以它们启动时的版本运行。
• 新的流程实例将在新版本中运行——除非明确指定。
• 在一定的限制范围内，支持将流程实例迁移到新版本。

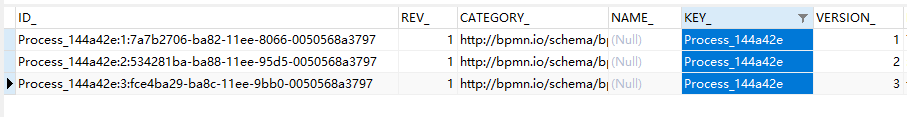

在act_re_procdef表中可以看到，同一个流程定义Key可以对应多个版本，每个版本有唯一的流程定义id

Key就是xml中的id

💖如何使用版本

当发起流程实例时如果是通过流程定义Key，则会使用流程定义的最新版本

如果通过流程定义Id则会使用对应的版本

💖版本标记

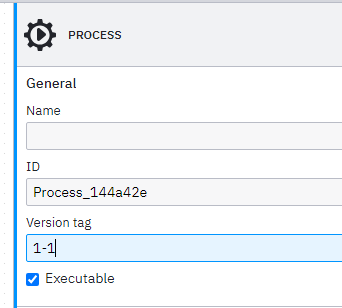

可以通过流程定义的Version Tag属性设置

通过标签来查询定义列表

List<ProcessDefinition> definitionList = repositoryService.createProcessDefinitionQuery()
                                                                  .versionTag("1-1")
                                                                  .list();

当然也可以使用模糊查询

List<ProcessDefinition> definitionList = repositoryService.createProcessDefinitionQuery()
                                                                  .versionTagLike("1-%")
                                                                  .list();

💖流程实例迁移版本

🧡迁移解释与演示

默认情况下每当部署新版本的流程定义时，运行的现有流程实例 在以前的版本上不受影响。如果想把这部分流程实例也应用在最新版本上，则可以使用迁移来完成。迁移包括两个部分:

1. 创建一个迁移计划，描述如何将流程实例从一个流程定义迁移到另一个流程定义
2. 将迁移计划应用于一组流程实例

迁移计划由一组迁移指令组成，这些指令实质上是两个流程定义的活动之间的映射。它将源流程定义的活动映射到目标流程定义的活动。迁移指令确保源活动的实例被迁移到目标活动的实例中。当有针对所有活动源活动的说明时，迁移计划就完成了。

迁移指令的目的是映射语义上等价的活动。因此，迁移尽可能少地干扰活动实例状态，从而确保无缝转换。比如迁移后的用户任务实例不会被重新分配，从受让人【assignee】的角度来看，迁移大部分是透明的，因此在迁移之前开始的任务必须在迁移后能够顺利完成。

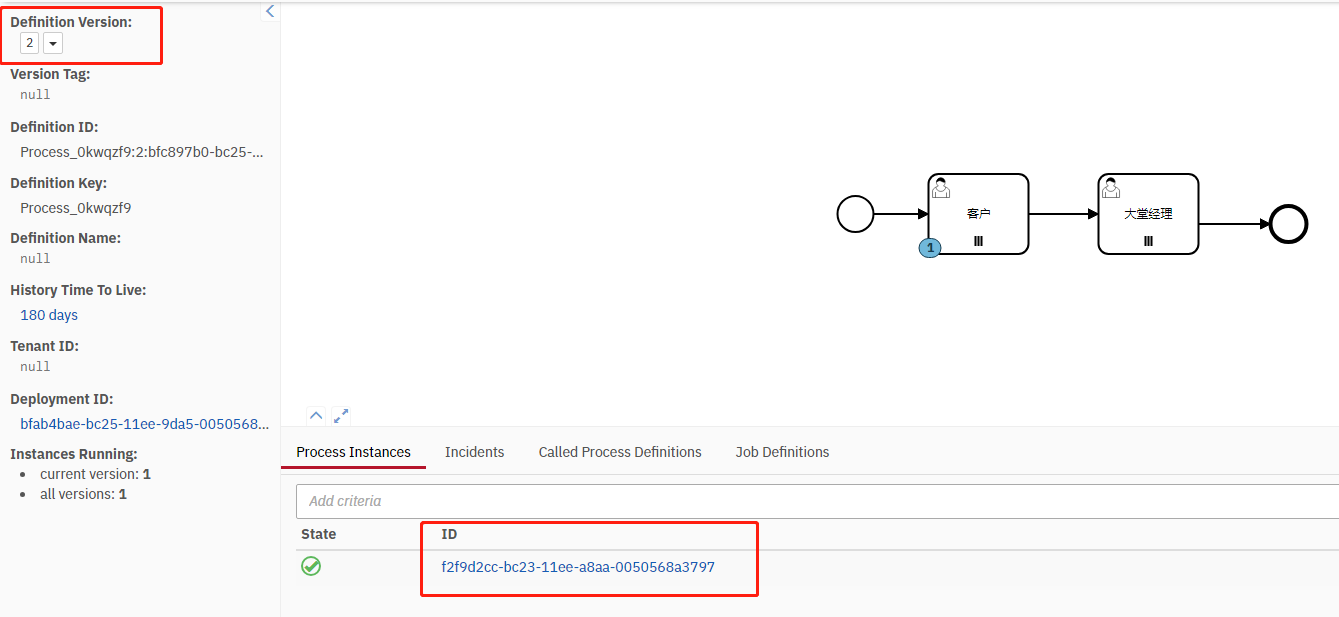

开始演示：首先设计一个流程定义并发起一条流程实例

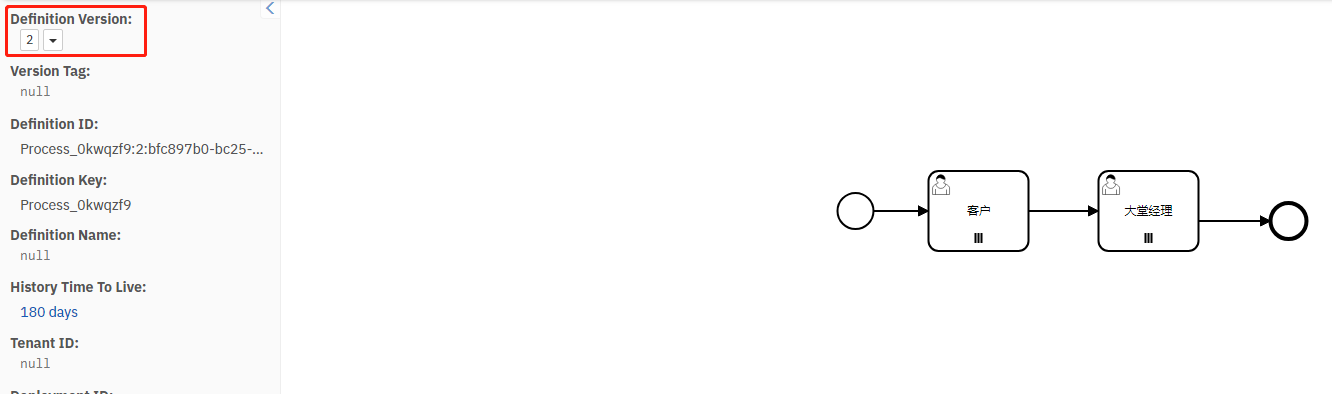

修改刚刚的流程定义并重新部署

新增迁移接口

    @PostMapping("/migrate")
    public void migrateProcessInstance(@RequestBody MigrationRequest requestParam){
        //指定迁移计划
        MigrationPlan migrationPlan = runtimeService
                .createMigrationPlan(requestParam.getSourceProcessDefinitionId(), requestParam.getTargetProcessDefinitionId())
                .mapActivities("Activity_02y74m7#multiInstanceBody", "Activity_02y74m7#multiInstanceBody")
                .mapActivities("Activity_02y74m7", "Activity_02y74m7")
                .build();
        //执行计划
        runtimeService.newMigration(migrationPlan)
                .processInstanceIds(requestParam.getProcessInstanceIds())
                .execute();

    }

接口请求参数如下：

@Data
public class MigrationRequest {
    /**
     * 需要迁移的流程定义id
     */
    private String sourceProcessDefinitionId;
    /**
     * 迁移目标流程定义id
     */
    private String targetProcessDefinitionId;
    /**
     * 需要迁移的流程实例id集合
     */
    private List<String> processInstanceIds;

}

迁移计划在执行之前会进行验证，以确保它可以应用于特定的流程实例。

迁移成功后流程实例已挂在新版本下了

实际上迁移的定义和目标定义中所有相同的活动都不需要手动指定。只需要明确指定出活动id不相同的迁移，所以上述迁移代码可以简化为

    @PostMapping("/migrate")
    public void migrateProcessInstance(@RequestBody MigrationRequest requestParam){
        //指定迁移计划
        MigrationPlan migrationPlan = runtimeService
                .createMigrationPlan(requestParam.getSourceProcessDefinitionId(), requestParam.getTargetProcessDefinitionId())
                .mapEqualActivities()
//                .mapActivities("Activity_02y74m7#multiInstanceBody", "Activity_02y74m7#multiInstanceBody")
//                .mapActivities("Activity_02y74m7", "Activity_02y74m7")
                .build();
        //执行计划
        runtimeService.newMigration(migrationPlan)
                .processInstanceIds(requestParam.getProcessInstanceIds())
                .execute();

    }

如果执行侦听器需要某些变量的存在才能正常执行，但该变量在源进程定义的实例中不存在，那就可以选择跳过监听器

runtimeService.newMigration(migrationPlan)
  .processInstanceIds(processInstanceIds)
  .skipCustomListeners()
  .skipIoMappings()
  .execute();

🧡支持活动迁移的元素类型

• Task

• • User Task
  • Receive Task
  • External Task

• Subprocess

• • Embedded Sub Process
  • Event Sub Process
  • Transaction Sub Process
  • Call Activity

• Gateways

• • Parallel Gateway
  • Inclusive Gateway
  • Event-based Gateway

• Events

• • Boundary Event
  • Intermediate Catch Event

• Misc

• • Multi-instance Body

🧡验证未涵盖的部分

1、数据一致性

流程实例包含特定于流程实现方式的变量等数据。验证不能确保这些数据在目标流程定义的上下文中是有用的。

2、对象变量的序列化问题

如果是在不同的应用程序之间迁移，可能会出现Object变量在目标应用程序中不存在的Java类的情况。这一点流程引擎是不会去验证的。
