全爱科技Atlas-Pi AI开发套件产品规格

1 产品简介

概述

Atlas-Pi开发者套件用于帮助开发者完成全功能、多形态的AI应用开发与设计评估，最大可提供20TOPS INT8的计算能力。

Atlas-Pi开发者套件可以实现语音、图像与视频等多种数据分析与推理计算，可广泛用于智能监控、机器人、无人机、视频服务器等场景。

1. Atlas 200I A2 加速模块集成了昇腾A310B AI处理器（Ascend 310B AI处理器），是面向边缘场景的AI加速模块。
2. 开发者套件上搭载的Atlas 200I A2 加速模块与独立销售的模块版本相同，可用于商用环境。

产品特点

1. 最大可提供20TOPS INT8算力。
2. 支持多种规格的H.264 / H.265 硬件解码，40路 1080P 30FPS，4路 4K (3840 x 2160) 75FPS支持H.264 / H.265 硬件编码，20路 1080P 30FPS，3路 4K (3840 x 2160) 50FPSJPEG解码能力1080P 512FPS，编码能力1080P 256FPS，最大分辨率：16384 x 16384，适用于用户不同的视频处理需求。
3. 提供丰富的外设接口，满足多种产品形态开发需求。

外观结构

外观图

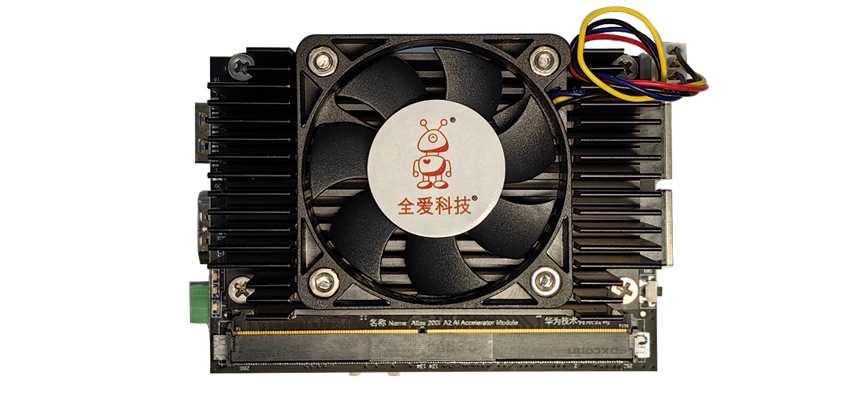

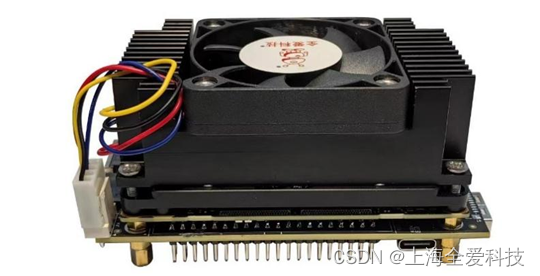

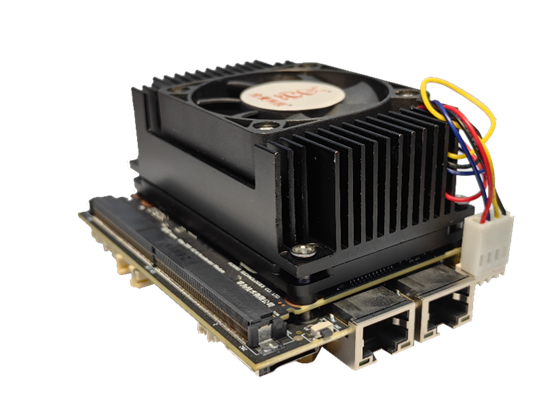

Atlas-Pi开发者套件采用紧凑的结构设计，外观如图1-1所示。

图 1-1 外观图

尺寸图

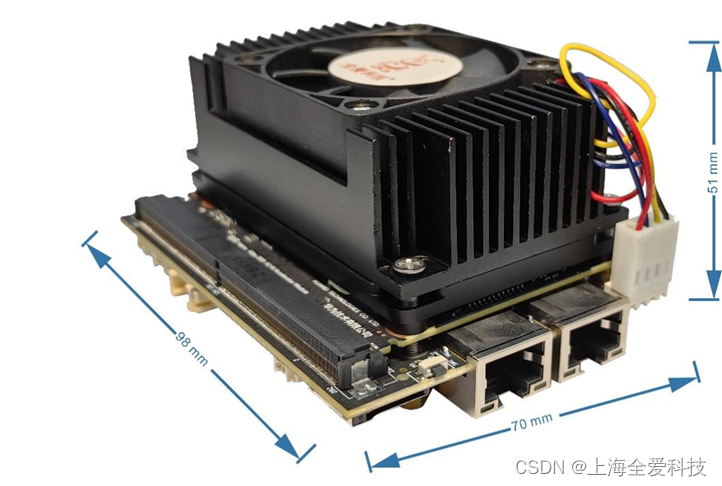

图 1-2 尺寸图

接口与按键说明

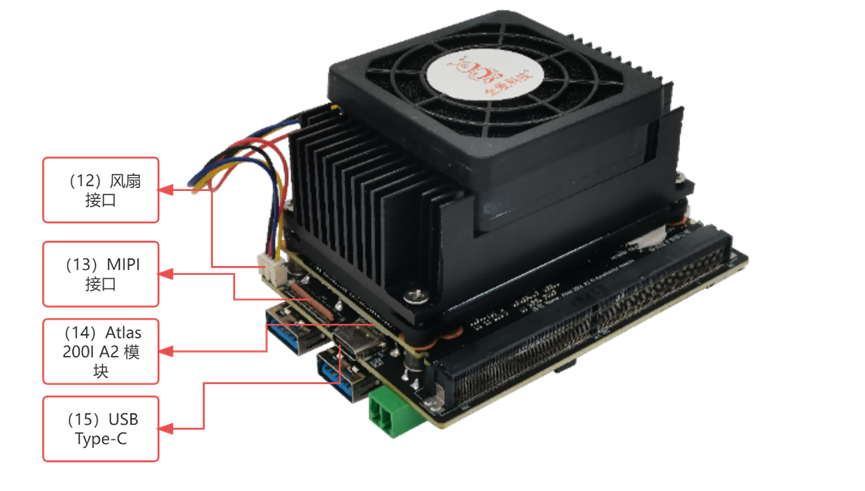

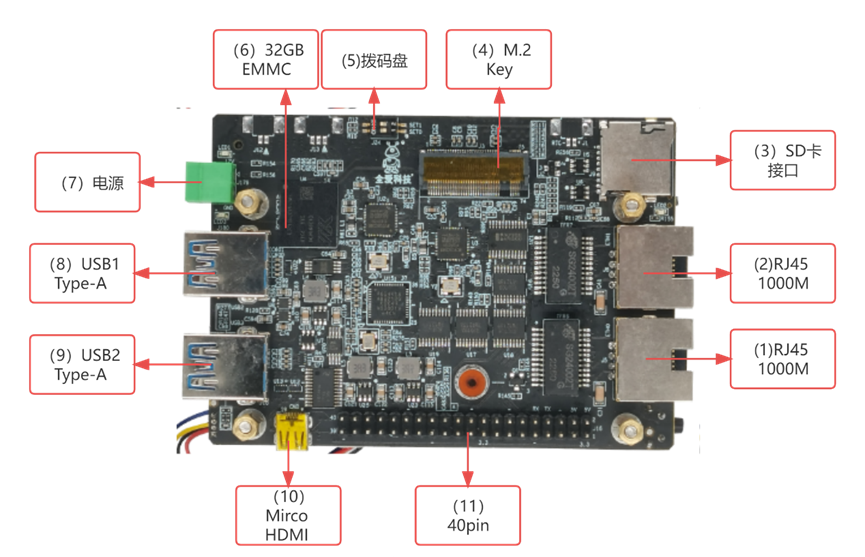

图 1-3 按键与接口说明

1	RJ45 1000M	2	RJ45 1000M
3	TF卡槽（Micro SD卡接口）	4	M.2 Key M（2242）接口
5	拨码开关	6	32GB板载EMMC
7	电源 DC12V	8	USB１　Type－A
9	USB２　Type－A	10	Mirco HDMI
11	40Pin扩展接口	12	风扇接口
13	MIPI 接口	14	Atlas200I A2加速模块
15	USB 3.0 Type-C接口 x1

系统框图

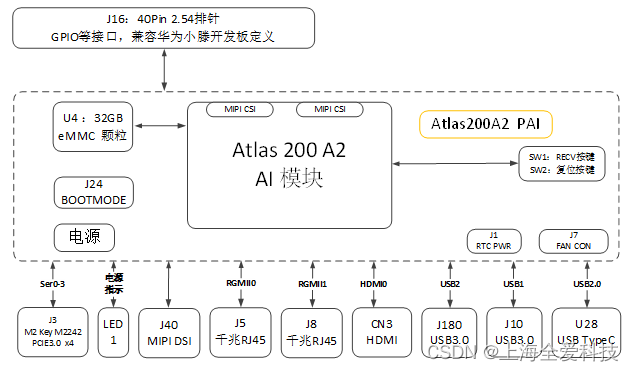

Atlas-Pi开发者套件集成了完整的昇腾310B AI处理器硬件系统，系统框图如图1-4所示。

图1-4开发者套件系统框图

2 产品规格

基本规格

表2-1 硬件基本规格

特征	规格
昇腾AI处理器	昇腾310B AI处理器 1个DaVinciV300 AI core（主频1.224GHz/500MHz/） 4个TAISHANV200M处理器核（主频1.6GHz/1.0GHz/）
AI算力a	半精度（FP16）：10TFLOPS/ 4 TFLOPS 整数精度（INT8）：20TOPS / 8 TOPS
内存	类型：LPDDR4X 速率：3200Mbps/ 4266Mbps 位宽：64bits/96bits 容量：12GB/8GB/4GB   支持ECC
存储	内置SPI flash 支持外部MMC接口，可支持eMMC5.1颗粒，支持HS400模式 提供一个Micro SD卡接口，类型为SD 3.0，向下兼容SD 2.0标准。推荐使用SD 3.0接口标准的Micro SD卡。容量要求最小1GB，最大128GB 提供一个M.2 Key M连接器，NVMe  SSD。
编解码能力	支持H.264 / H.265 硬件解码，40路 1080P 30FPS，YUV420 4路 4K (3840 x 2160) 75FPS,YUV420 支持H.264 / H.265 硬件编码，20路 1080P 30FPS，YUV420 3路 4K (3840 x 2160) 50FPSJPEG解码能力1080P 512FPS，YUV420 JPEG解码能力1080P (1920 x 1080) 512FPS，编码能力1080P (1920 x 1080) 256FPS，最大：16384x 16384，最小32x32
模组接口	提供一个MXM连接器连接Atlas 200I A2 加速模块
外设接口	40Pin扩展接口 USB Type A接口：2个 HDMI接口：1个 USB Type C接口：1个 M.2 Key M连接器（支持半长（2242） Micro SD卡接口：1个 MIPI-DSI接口：1个 MIPI-CSI连接器：2个 风扇接口：1个 千兆网口：2 个
音视频接口	MIPI-CSI：8Lane MIPI-DSI：4Lane 板载MIC：1个 Mirco HDMI：1个 说明 当前硬件支持，无配套软件功能，桌面操作系统及Mirco HDMI接口图片或视频输出能力规划中，目前已实现。
功耗	工作电压：12V 典型功耗：32W
结构尺寸	98mm x 70mm x 51mm（长x宽x高）
净重	223g
a：稳定提供的峰值算力。

表2-2 软件基本规格

特征	规格
操作系统	Ubuntu 22.04 / OpenEuler23

环境条件

表2-3环境要求

环境指标	规格
温度	工作温度：0℃～+35℃（32℉～+95℉） 存储温度：0℃～+85℃（32℉～+185℉）
湿度（RH，无冷凝）	工作湿度：5%～90% 存储湿度：5%～95%
海拔高度	小于3000m。1800m～3000m，海拔每升高220m最高温度规格降低1℃。

3 接口说明

千兆以太网口

Atlas-Pi开发者套件对外提供两个10/100/1000M Base-T接口，接口类型为RJ45，使用普通网线接入网络。

USB 3.0 Type-A接口

Atlas-Pi开发者套件对外提供两个Type-A接口类型USB接口，兼容USB 3.0（SuperSpeed），USB 2.0（HighSpeed）通信协议。

HDMI接口

Atlas-Pi开发者套件对外提供两个HDMI接口，最大支持连接4K@60Hz分辨率设备。

说明

• 当前硬件支持，无配套软件功能，桌面操作系统及HDMI接口图片或视频输出能力规划中。

USB 3.0 Type C接口

Atlas-Pi开发者套件对外提供一个Type-C接口类型USB接口，适配USB 3.0（SuperSpeed）通信协议。此接口只能作为Device模式使用，不支持Master模式，主要用来对接调试主机做加载调试用。

电源接口

Atlas-Pi开发者套件的供电接口使用普通的DC插头，电源输入电压为12V，供电功率不低于36W，若低于36W可能会出现瞬时供电不足的现象，导致系统异常。

说明

• 当开发者套件使用算力为20TOPS的Atlas 200I A2 加速模块时，供电功率不低于60W，若低于60W可能会出现瞬时供电不足的现象，导致系统异常。

表3-1电源接口Pin定义

管脚	名称	管脚	名称
1	12V	2	GND

M.2 Key M连接器

M.2 Key M连接器支持用户配置NVME SSD盘。默认选择NVME模式，支持2280规格形态。

表3-2 M.2 Key M连接器Pin定义

管脚	名称	管脚	名称
1	GND	2	3V3
3	GND	4	3V3
5	PERn3	6	NC
7	PERp3	8	NC
9	GND	10	NC
11	PETn3	12	3V3
13	PETp3	14	3V3
15	GND	16	3V3
17	PERn2	18	3V3
19	PERp2	20	NC
21	GND	22	NC
23	PETn2	24	NC
25	PETp2	26	NC
27	GND	28	NC
29	PERn1	30	NC
31	PERp1	32	NC
33	GND	34	NC
35	PETn1	36	NC
37	PETp1	38	DEVSLP (O) (SATA) or GND (USB)
39	GND	40	NC
41	PERnO/SATA-B+	42	NC
43	PERpO/SATA-B-	44	NC
45	GND	46	NC
47	PETnO/SATA-A	48	NC
49	PETPO/SATA-A	50	PERST# (O)(0/1V8/3V3) or NC
51	GND	52	CLKREQ# (I/O)(0/1V8/3V3) or NC
53	REFCLKn	54	PEWAKE# (I/O)(0/1V8/3V3) or NC
55	REFCLKP	56	NC
57	GND	58	NC
-	CONNECTOR Key M	-	CONNECTOR Key M
-	CONNECTOR Key M	-	CONNECTOR Key M
-	CONNECTOR Key M	-	CONNECTOR Key M
-	CONNECTOR Key M	-	CONNECTOR Key M
67	NC
