16组 软件需求工程和UML建模 - 智慧校园数据管理系统

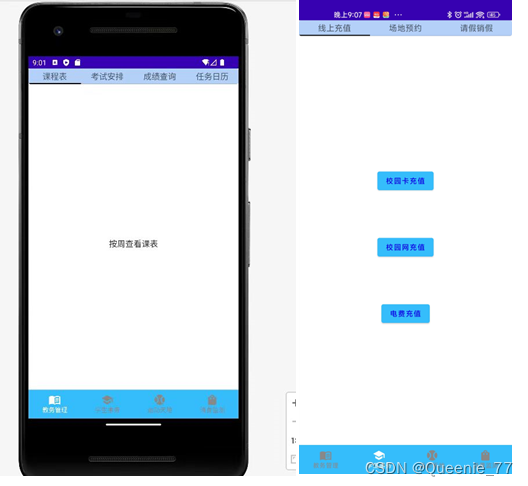

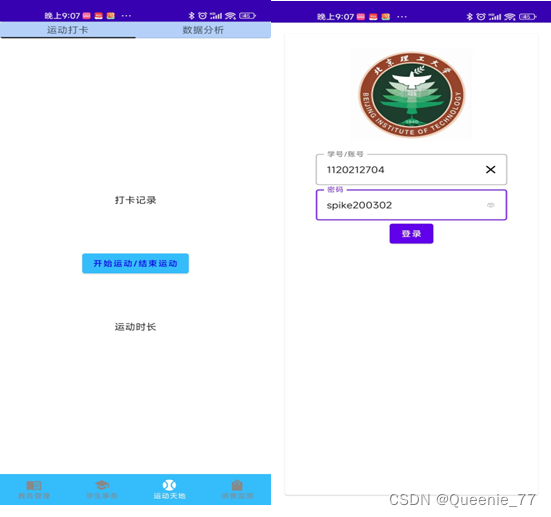

一、最终效果展示

该软件以服务广大校园群体作为设计目的，在app平台建有四大模块，分别包含教务管理、学生事务、运动天地以及消费监测等功能，在保证运作时效性和准确性的前提下，尽可能便捷学生与教师的校园生活，实现校园线上”平台通“的功效。



 二、结构化需求分析

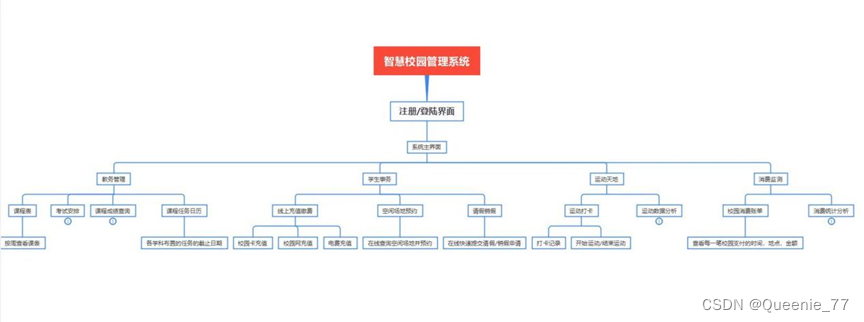

2.1 系统架构图

2.2 功能分析

系统目的：建立一个功能完善的智慧校园管理系统，打造集数据采集、数据处理、监测管理、可视化于一体的校园内部信息交互平台。

功能顶层：教务管理、学生事务、运动天地，消费监测。

基本功能：

①教务管理：利用app平台，进行考试安排的规划和课程成绩的查询；对接教管理中心的课表，实现app内课程表的导入，以此提供按周查看课表功能；与教务管理中心对接，实时发布课程任务日历，实现各学科布置任务截止的可视化。

②学生事务：利用app平台，对接校园内部管理平台，实现线上充值缴费（包括但不限于校园卡充值，校园网充值，电费充值等）；与校园公共平台对接，实现空闲场地预约功能；提供请假销假模块，与教师接口端相通，为学生提供在线快速请假/销假功能。

③运动天地：实时监测学生运动情况，与北理体育部分接口相连，实现运动打卡记录和校园内部运动数据比较分析功能。

④消费监测：提供检测页面，实现实时查看校园内任何消费记录的功能，时与北理工校园内部管理网站相接，提供任何一笔消费所在地及时间与金额；提供消费统计分析，为学生提供电子记账本。

 2.3 需求细化与优先级划分

涉众	主要目标	主要关注点	优先级	风险评估
学生	能够利用智慧校园管理系统实现实时的信息查询、费用充值、运动情况记录，及校园信息查询	使用必须快捷，操作简单，保证时效性与准确性。	3	高
老师	能够利用智慧校园管理系统进行线上课程任务的布置及考试合理的安排，同时实现与学生进行便捷的线上互动	上传课程信息及考务通知的时效性	2	高
系统管理员	能够利用智慧校园管理系统更方便地管理校园信息	提升管理的效率	1	低

 UML数据建模

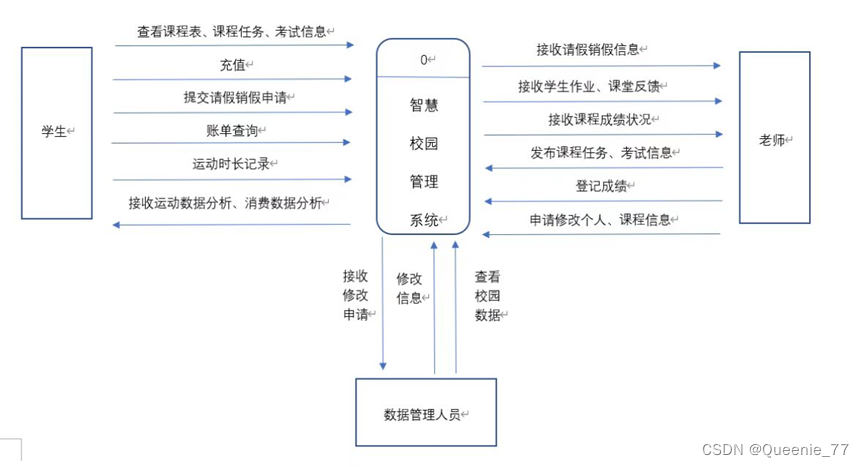

• DFD图-上下文图

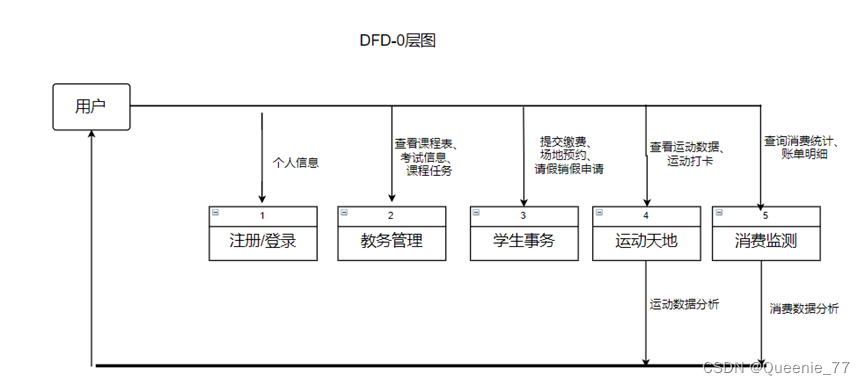

• DFD图-0层图

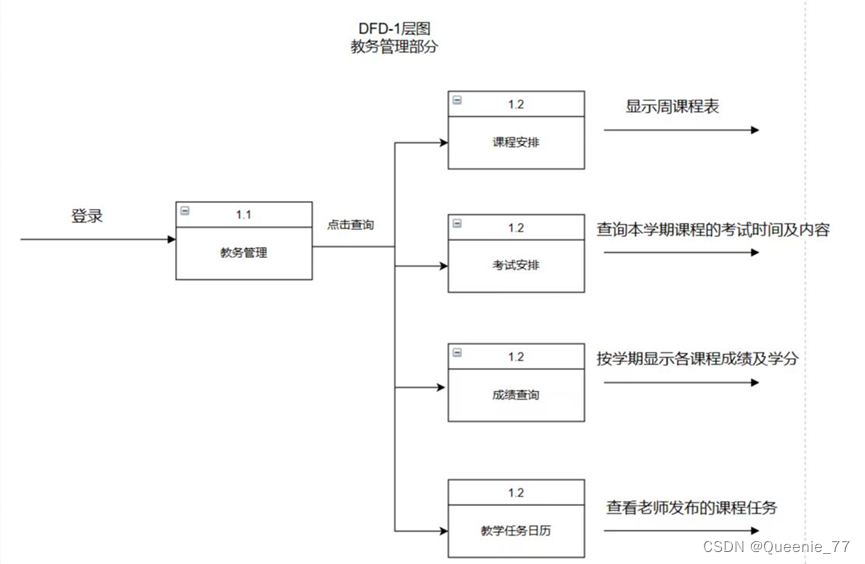

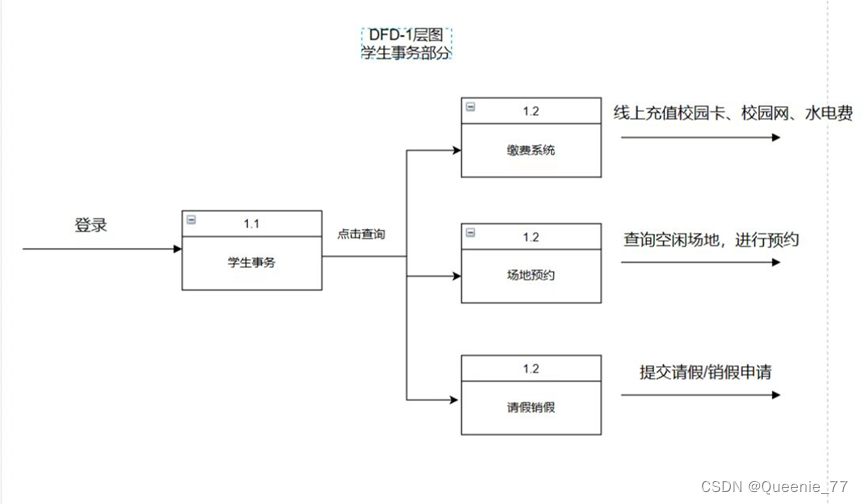

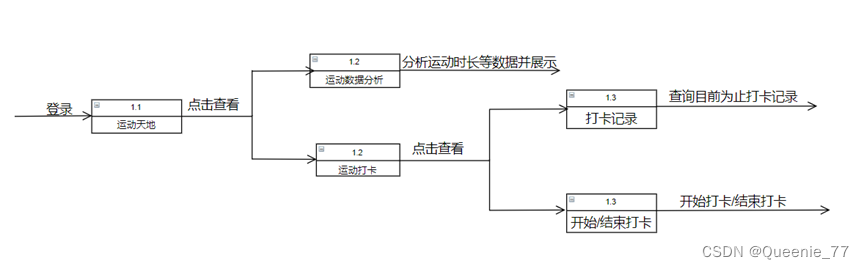

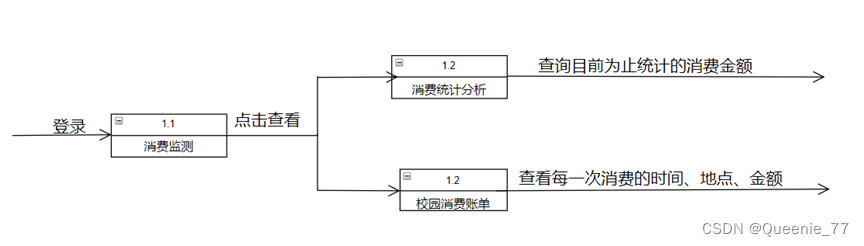

• DFD图-1层图







• 实体关系图（ERD）

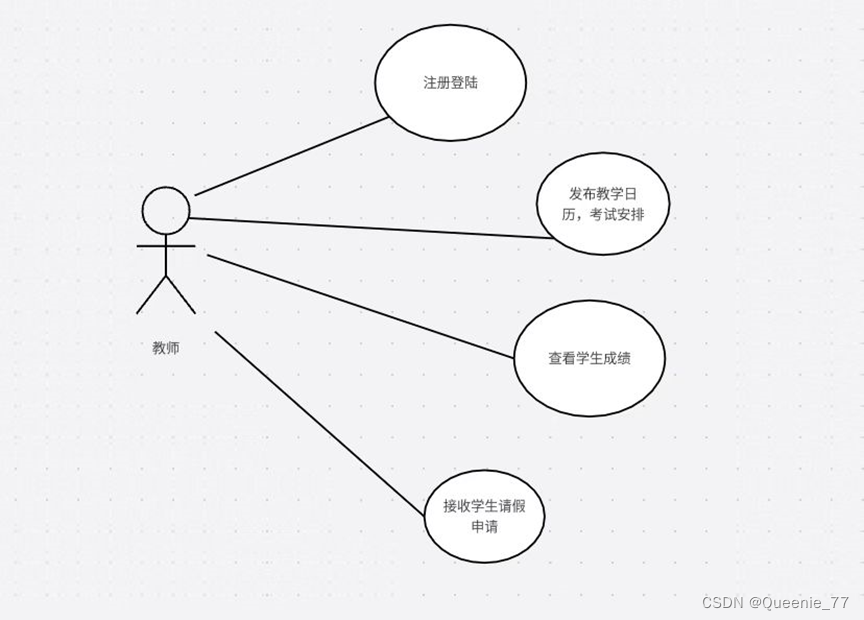

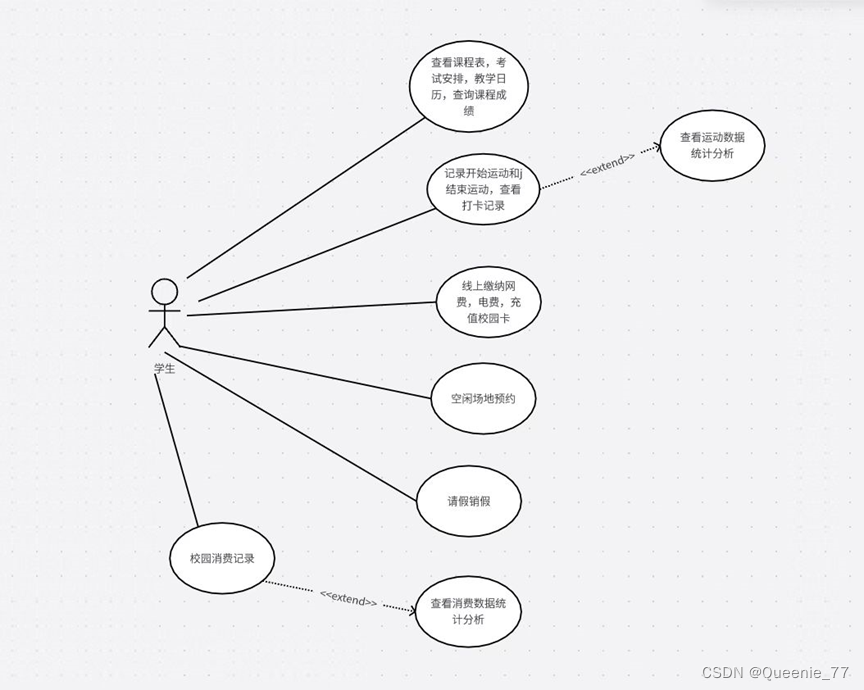

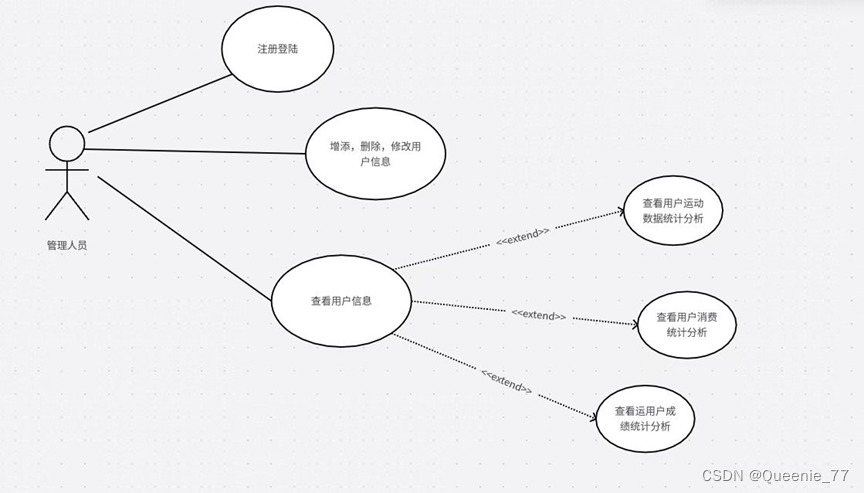

• Use Case用例图

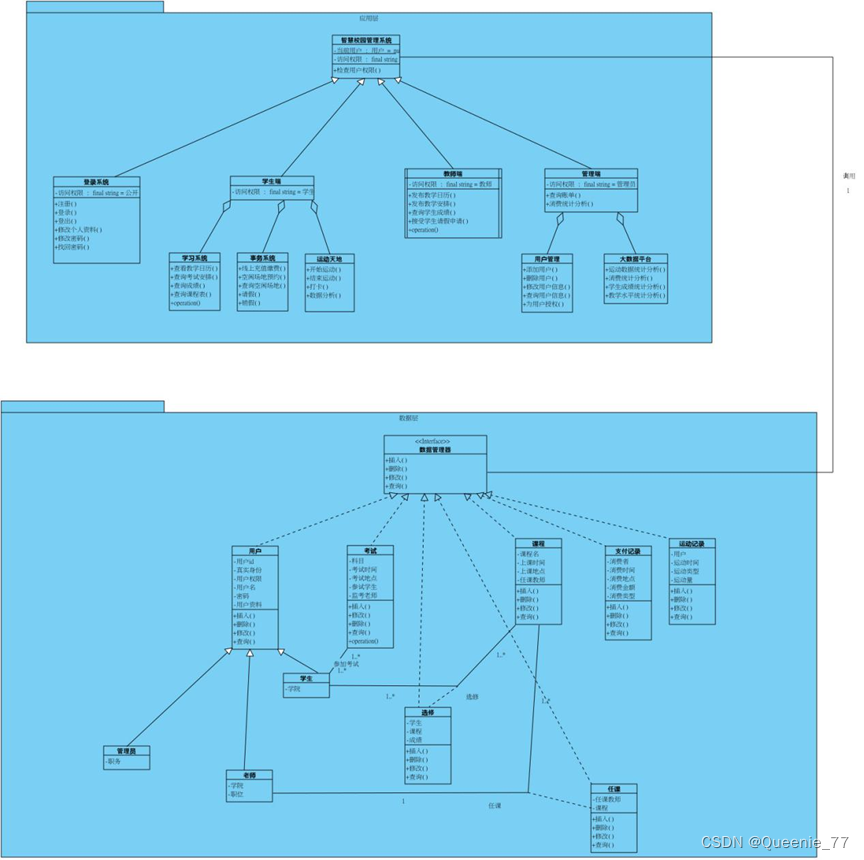

• 类图

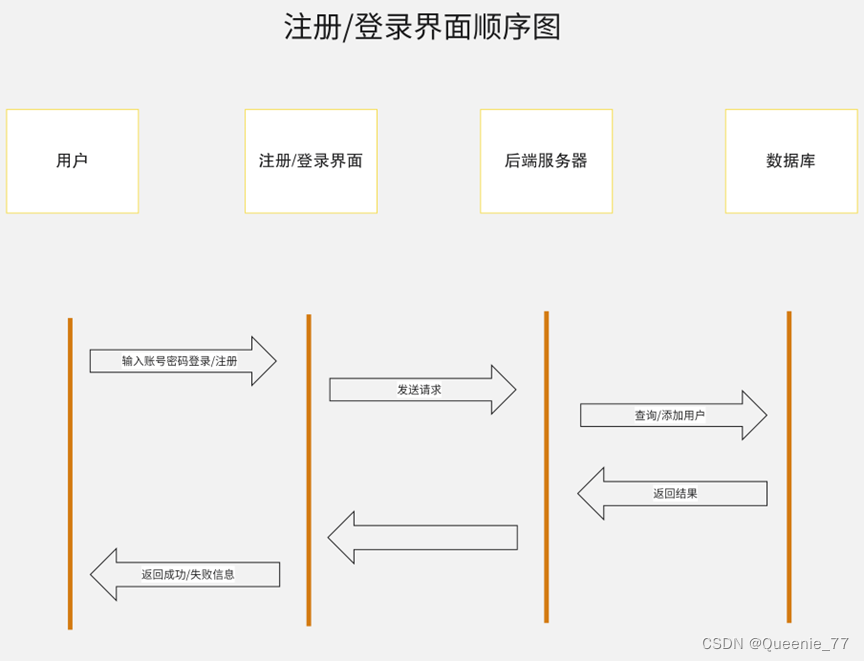

• 顺序图

团队成员及分工
