解决方案 | 瑞萨双向数字电源解决方案

随着绿色能源，储能应用等领域的飞速发展，双向数字电源已成为现代电力电子技术领域的热门话题。这种电源不仅具备高效、节能的特点，而且在智能电网、可再生能源及电动汽车等领域具有广泛的应用前景。

应此发展趋势，瑞萨推出双向数字电源解决方案，该方案通过三种设计实现双向高效率功率转换：图腾柱无桥功率因数校正（PFC）拓扑结构实现双向数字AC/DC功率转换；双有源桥（DAB）拓扑实现数字DC/DC转换；三相PFC系统在10kW输出时实现大于98.5%的转换效率。

3.6kW双向数字电源PFC系统

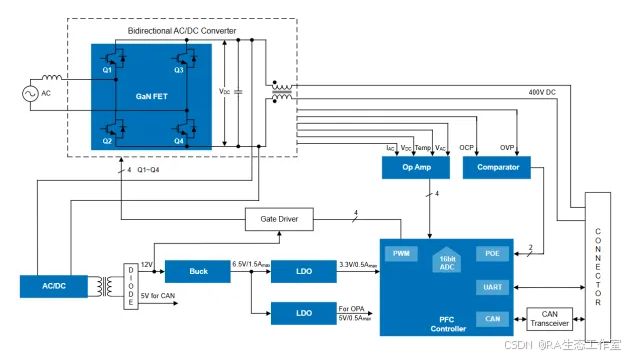

该设计采用图腾柱无桥功率因数校正（PFC）拓扑结构，集成RA6T2 MCU和TP65H035G4WS GaN FET，可实现高性能双向电源转换。并且在电源设计过程中，使用瑞萨的基础数字电源软件算法包，用户可以轻松开发针对不同应用的个性化解决方案，从而简化开发流程。

该方案搭载的RA6T2 MCU采用高性能的Arm® Cortex®-M33内核，最高可运行在240MHz主频。芯片集成了TFU（三角函数单元）和IIRFA（IIR滤波器加速器）两个硬件加速器，轻松实现快速环路计算，有效降低CPU负载。片上还集成了支持12 bit/16 bit分辨率的ADC，比较器，DAC，帮助工程师降低BOM成本的同时实现更高性能更经济的数字电源控制。

此外，3.6kW双向数字电源PFC系统还搭载ISL8843A PWM控制器、RAA211250降压稳压器、RAA214250线性稳压器和UPC277G2比较器等一系列产品，能够进一步提升AC/DC转换的效率。

3.6kW双向数字电源DAB系统

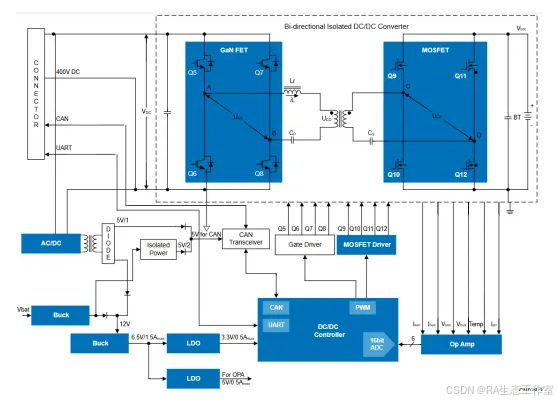

此设计基于双有源桥（DAB）拓扑结构，搭载RA6T2 MCU、TP65H035G4WS GaN FET、RJK1001DPP-A0 MOSFET、HIP2211板桥驱动器、ISL8843A PWM控制器、RAA211820降压稳压器、RAA211250降压稳压器、RAA214250线性稳压器等产品。

双有源桥（DAB)拓扑结构是一种高效的隔离式双向DC/DC变换器，适用于需要电气隔离和高功率密度的场合，如混合动力汽车和新能源系统中的能量传输。借助瑞萨器件的优异性能，本设计不仅能够提供高性能的转换效率，还通过高度集成的布局，使电路设计更加紧凑。

10kW三相功率因数校正（PFC）系统

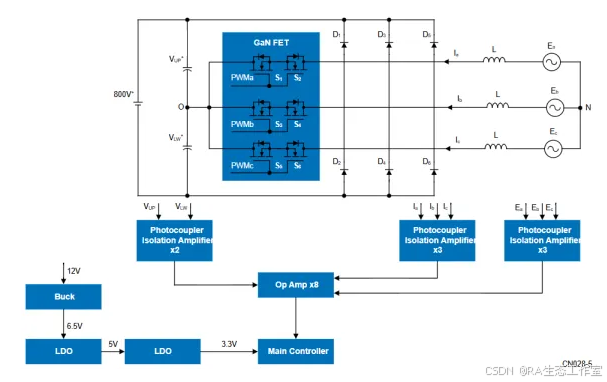

此设计同样采用RA6T2 MCU作为主控芯片，同时搭载TP65H035G4WS GaN FET、PS8352AL2光耦、EL5220T运算放大器、RAA211250降压稳压器和RAA214250线性稳压器，进一步提升系统的效率和可靠性。

这款10kW功率因数校正（PFC）系统设计是一款交钥匙解决方案，可实现大于98.5%的转换效率。并且方案融合了用户友好的平台设计，确保操作简便高效。此外，其支持3相380/400V RMS输入电压，兼容50/60Hz电网频率，能够广泛适应不同区域电力需求。

一直以来，瑞萨高度重视电源产品的发展，凭借多次并购战略，我们不断巩固并拓展在电源领域的领先地位。随着公司产品线的不断丰富，我们致力于构建全面的“电源树”，扩展产品组合，以确保各行各业都能充分利用瑞萨的技术优势，实现能源的高效利用与管理优化。
