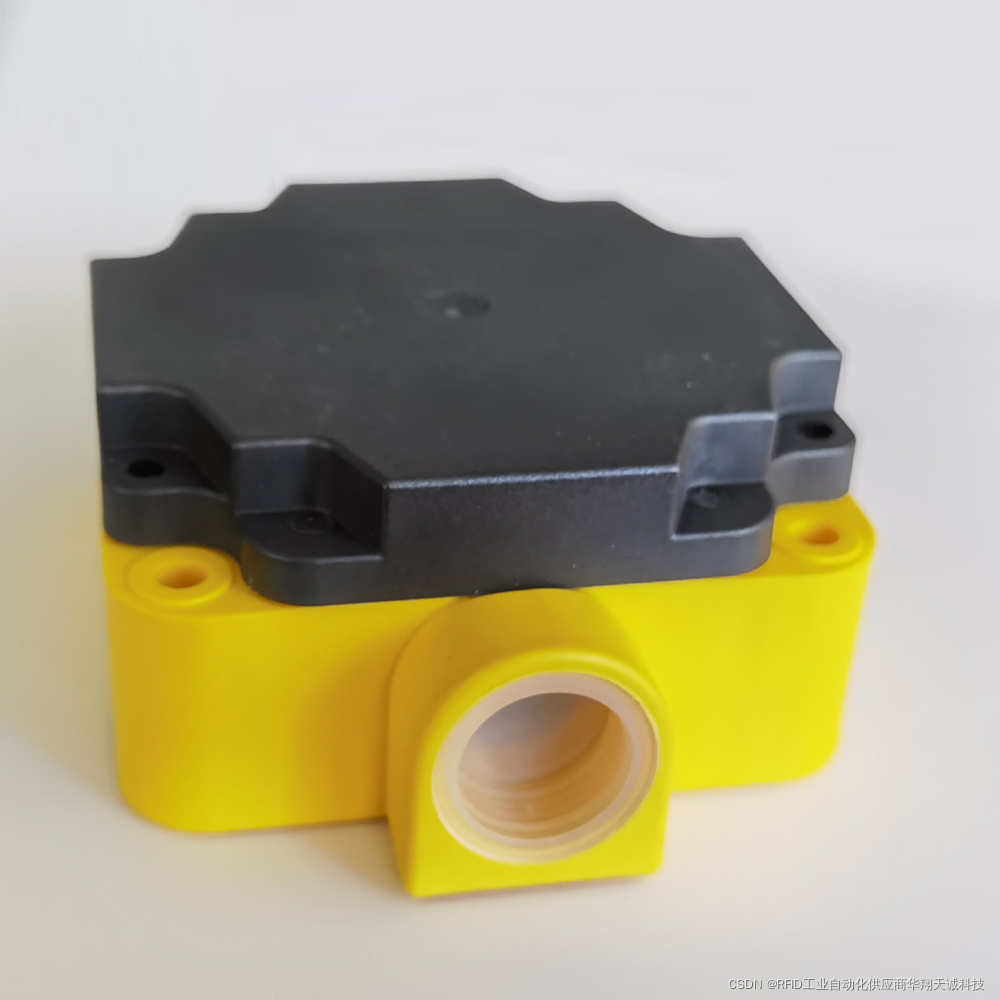

 AGV地标传感器CK-G06是一款基于射频识别技术的低频RFID标签传感器，传感器工作频率为125KHZ，同时支持对EMID，FDX-B两种格式标签的读取。传感器内部集成了射频部分通信协议，用户只需通过RS232通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
 AGV地标传感器CK-G06自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
  AGV地标传感器CK-G06可广泛应用于物流，仓储管理，过程控制，AGV站点控制等领域。

在这里插入图片描述

1.通信与协议说明
1.1 通信接口
通信接口：RS232
数据格式：1 个起始位、8 个数据位、无奇偶校验位、1 个停止位。
波特率：9600
输出编码格式：ASCII 码

1.2 通信过程
传感器支持两种通信模式：AutoSend 模式和 ReSend 模式。
AutoRead 模式：
当电子标签进入传感器感应区域时，传感器对标签进行解码后自动发送标签编码数据。如果标签一直停留在感应区域，读卡器连续发送两次编码数据后将不再发送数据，直到该标签离开感应区后再次进入感应区，或者传感器检测到一个新的标签。
ReSend 模式：
控制主机可通过发送 ReSend 命令，请求传感器再次发送上一次发送的标签数据。当控制主机接收
