【组合逻辑电路】——显示译码器

在这里插入图片描述

目录

一、半导体数码管

二、集成显示译码器74LS48


一、半导体数码管

1.半导体数码管的分布

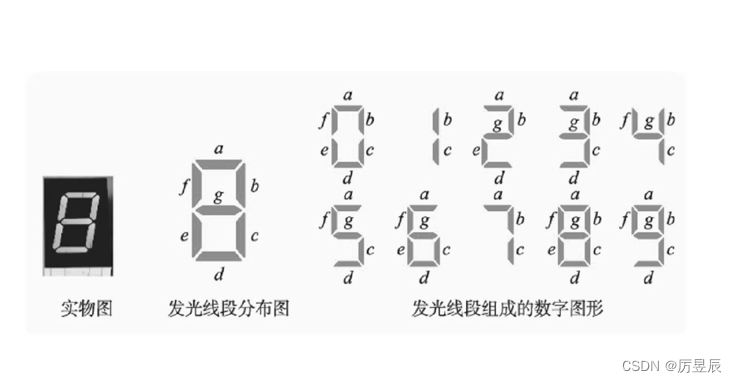

半导体数码管是将7个发光二极管(LED)排列成“日”字形状组成的,如图所示:

7个发光二极管分别用a,b,c,d,e,f,g这7个小写英文字母表示。发光二极管外加正向电压时导通,发出清晰的光,只要按规律控制各发光端的亮、灭,就可以显示出各种字形或符号。

eg:当a,c,d,f,g发光二极管发光时,就能显示数字图形“5”。

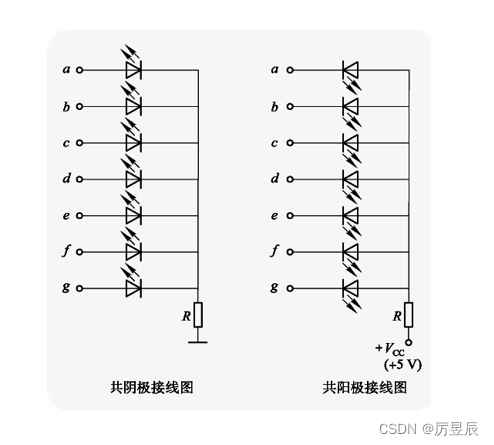

2.半导体数码管的组成电路图

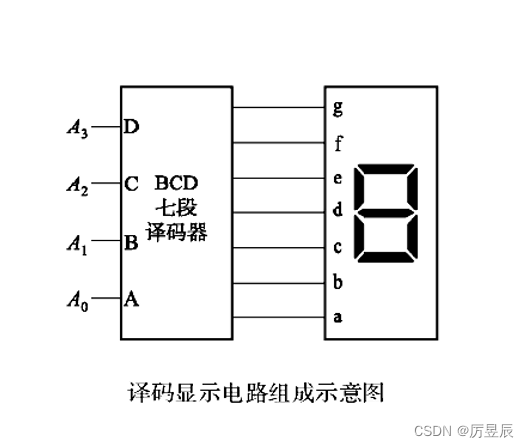

如图所示:

 显示译码器随显示器件的类型而异,常用的半导体数码管、液晶数码管、荧光数码管等是由7个或8个字段构成字形的,因而与之相配的有BCD七段或BCD八段显示译码器。

3.半导体数码管的内部接法

半导体的内部接法可分为共阴极共阳极两种,分别如图所示:

 共阴极接法中各个发光二极管的负极相连,a~g中,接高电平的线段发光,控制各引脚的电平高低,可显示0~9不同的数字图形。共阴极半导体数码管的型号主要有BS201、BS207等。共阳极接法中,各发光二极管的正极相连,a~g中,接低电平的线段发光,控制各引脚的电平高低,可显示0~9不同的数字图形。共阳极数码管的型号主要有BS204、BS206、BS211等。

二、集成显示译码器74LS48

1.74LS48集成译码器的作用

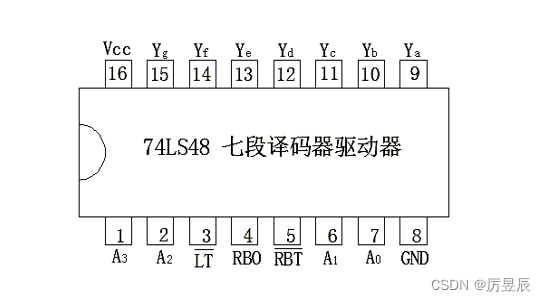

74LS48集成译码器的作用是将输入端的4个BCD码译成能驱动半导体数码管的信号,并显示相应的十进制数字图形。74LS48输出高电平有效,与共阴极半导体数码管配合使用。



 74LS47芯片的引脚排列和功能基本与74LS48芯片相同,区别在于其输出为低电平有效。74LS48输出为高电平有效
