【电子技术基础（精华版）】直流稳压电路

前期我们了解了一些关于直流稳压电源的基础知识，为了更好地完善职教高考电子技术专业的需求，接下来我会更新【电子技术基础（精华版）】，从中可以让更多的职教高考生有效地复习。

由于本人是山东省的一位博主，所以考试说明也会根据山东省职教高考电子技术专业的考试说明来进行编写。

目录

👬一、考试说明

👬二、知识干货总结

---

一、考试说明

1. 掌握并联型稳压电路的结构与工作过程。
2. 会识别三端集成稳压器的引脚，能连接应用电路。
3. 会制作与调试直流稳压电源电路。
4. 了解家用调光灯电路的工作原理。
5. 了解开关式稳压电源的特点。

二、知识干货总结

（1）稳压电路的作用：保持电源电压或负载变化时，输出的直流电压稳定。

（2）并联型稳压电路：

①稳压二极管

a.结构及材料：稳压二极管是一种面接触型的硅二极管。

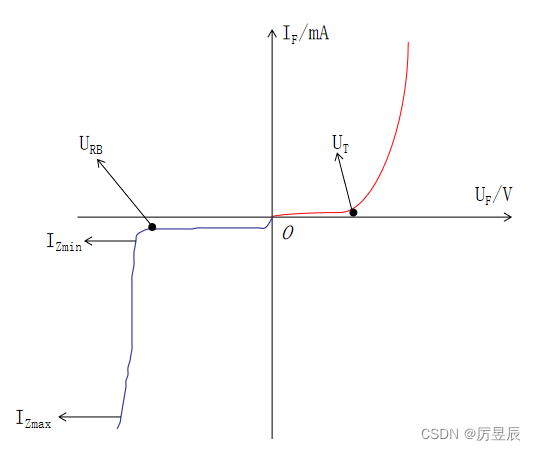

b.伏安特性曲线：如图所示：

 稳压二极管的知识补充：

①图形符号：

 ②正常工作时，加反向电压；

③是一种用于稳压、工作于反向击穿状态的二极管；

④当反向电压达到Uz时，反向电流突然剧增，稳压二极管处于击穿状态。

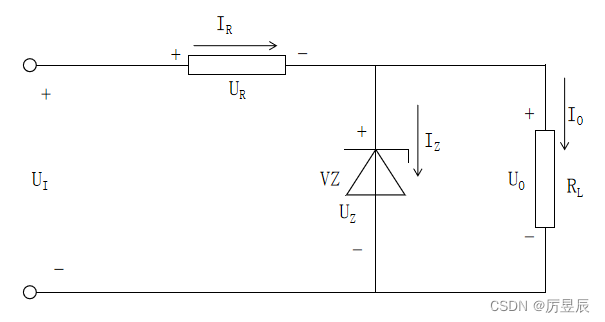

并联型稳压电路如图所示：

 组成：由限流电阻、硅稳压二极管及负载组成。

*限流电阻R的作用：限流电阻既不能太大也不能太小，限流电阻不光起限流作用，同时还起调节电压的作用。



（3）三端集成稳压器

A.三端固定式集成稳压器：

三端固定式集成稳压器主要有78xx系列（输出正电压）和79xx系列（输出负电压）。

1.CW78xx系列正电压输出集成稳压器：

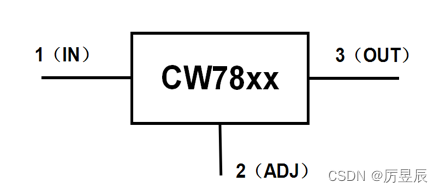

①外形与引脚排列

对于78xx系列统一为1脚是输入端（IN），2脚是公共端（ADJ），3脚是输出端（OUT）。如图所示：

②分类

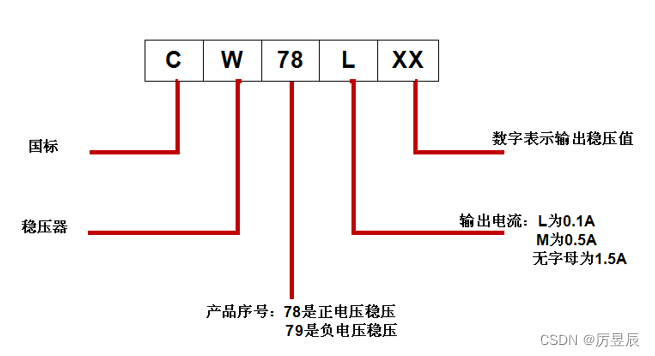

CW78xx系列按输出电压的不同有：5V、6V、8V、9V、12V、15V、18V和24V等。型号末两位数字表示输出电压值。

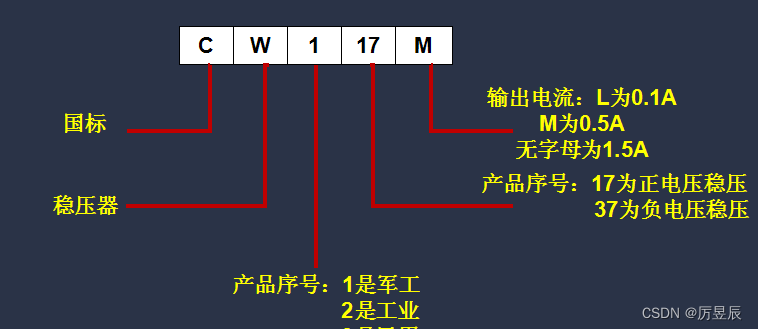

输出电流以78/79后面字母区分，L为0.1A，M为0.5A，无字母为1.5A。

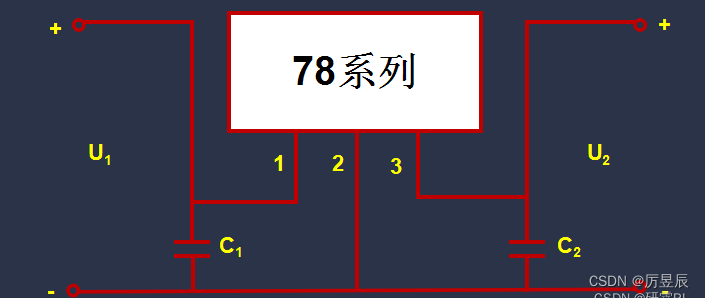

CW78xx的电路接线图如图所示：

2.CW79xx系列负电压输出集成稳压器

①外形与引脚排列

CW79xx系列是负电压输出，引脚排列与CW78xx系列不同。

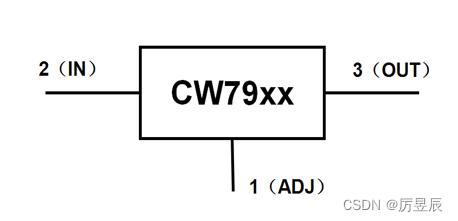

对于79xx系列统一为1脚是公共端（ADJ），2脚是输入端（IN），3脚是输出端（OUT）。

②分类

CW79xx系列分类与CW78xx系列相同。

按输出电压值分为：-5V、-6V、-8V、-9V、-12V、-15V、-18V和-24V等。

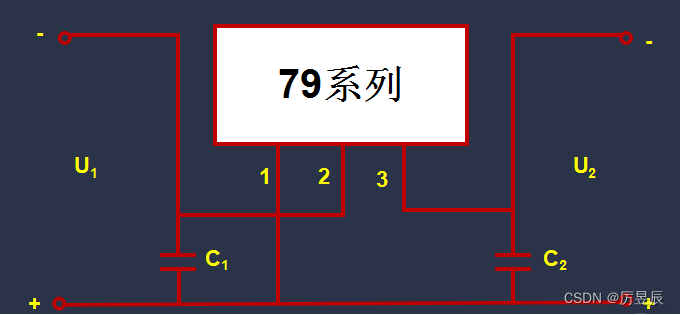

 CW79xx的电路接线图如图所示：

输入电容用于旁路干扰信号；输出电容用来消除输出电压的波动，并具有消振作用。

B.三端可调式集成稳压器：

常见的三端可调式集成稳压器产品的国产型号有CW317、CW337等，字母后面两位数字为17，为正电压输出；若为37，则为负电压输出。

 1.CW317xx系列正电压输出集成稳压器

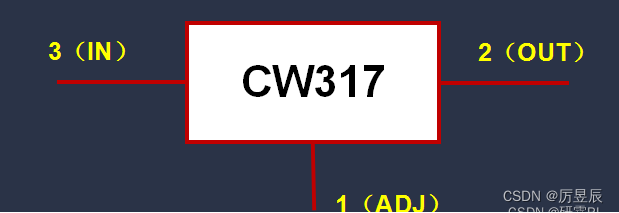

①外形与引脚排列

 ②分类

 CW317xx的电路接线图如图所示：

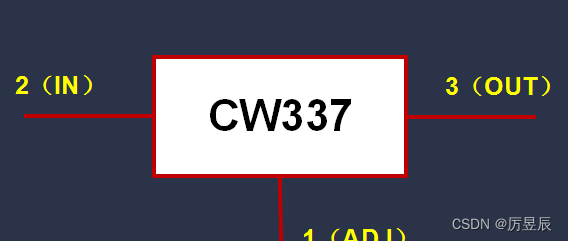

2.CW337xx系列正电压输出集成稳压器

①外形与引脚排列

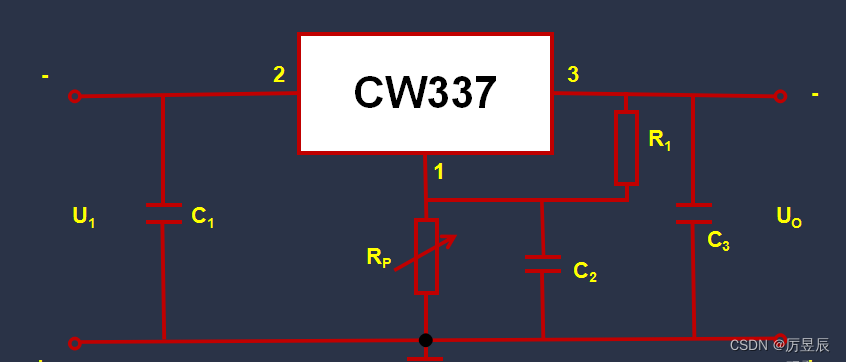

 CW337xx的电路接线图如图所示：

 输出电压的计算：

（4）家用调光灯原理图及工作过程：

原理图如图所示：

 ①桥式整流电路的输出以正向接法接到VS的AK之间，同时，该电压通过Rp，R给C2充电，当C2上电压达到一定值时，VS触发导通，灯亮。

②电压过零时，VS关断，下一个周期依次循环。

改变Rp，可调节灯的高度

（1）Rp↑→充电慢→灯暗

（2）Rp↓→充电快→灯亮

注意：流过灯泡EL的电流是交流电。

---
