单片机之89c52独立按键 -----学习笔记

一、按键介绍

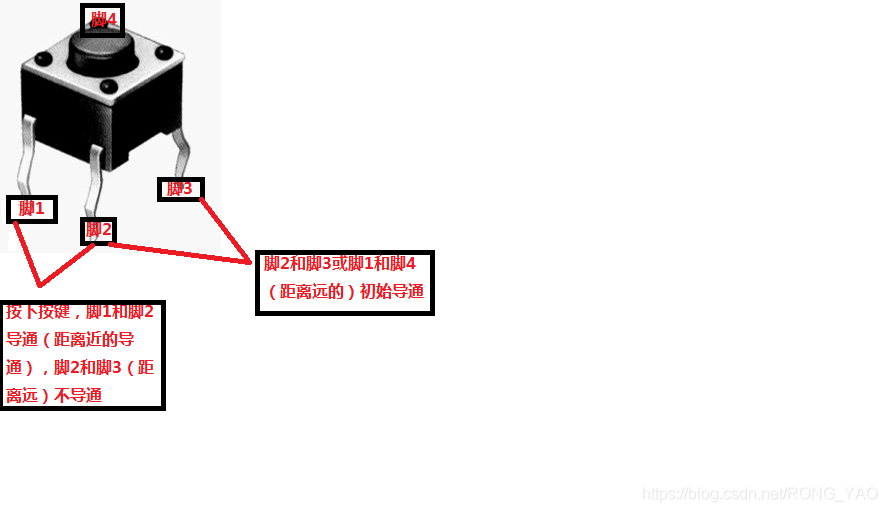

轻触开关是一种电子开关。

使用：轻按开关按钮可使电路接通、松开，开关断开



二、独立开关工作原理

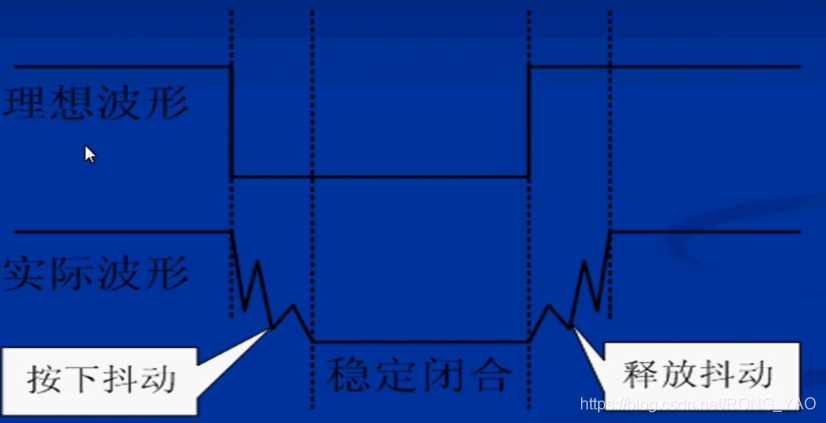

按键断开和闭合时，触点会存在抖动现象。







P0口：为了实现三态，采用OC（集电极悬空输出）输出，这种电路结构，只有下拉能力，高电平输出没有电流，在高电平时表现为高阻态；加上上拉电阻，就会失去高阻态，变成 1、0 两态（通俗的说就是加上上拉电阻的目的是控制高低电平，不加上拉电阻只用高电平（状态：1），呈高阻态，没有低电平（状态：0）。



NOT（非门）：高电平通过变为低电平，低电平通过变为高电平。

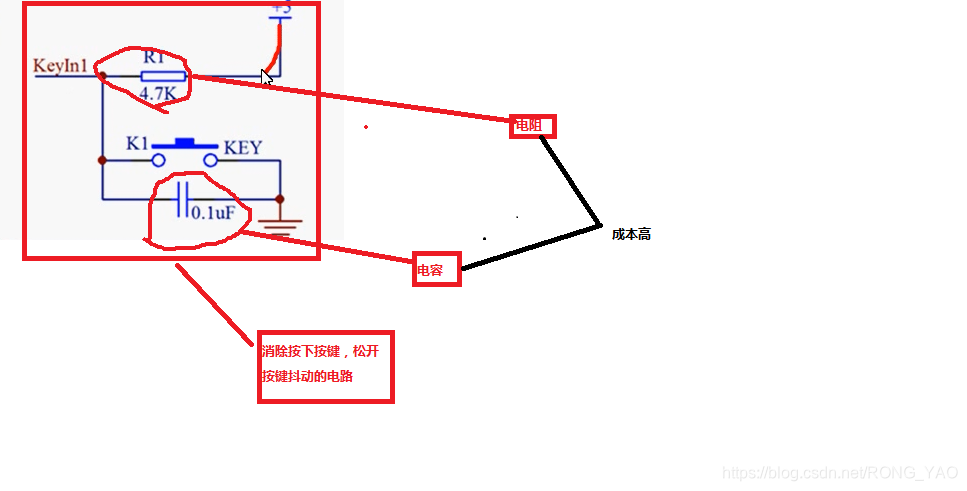

2.1、消除按下/松开按键抖动的电路













三、代码

#include <reg52.h>


typedef unsigned char u8;
typedef unsigned int  u16;

sbit led=P2^0;	        // led 灯连接的管脚
sbit k1 = P3^1;         // RXD(接收数据)  连接k1 k1连接在P31
/*延迟函数*/
void delay(u16 i){      // int 类型的i
    while(i--);         // i自减
}

/*自定义函数*/
void keypros(){         // 按键
    if(k1==0){	        // 判断P31口是否是低电平
/* 软件消抖	*/
    delay(1000);	    // 延迟约为10毫秒
	if(k1==0){
	led =~led;          //  取反	 状态反转
	          }
	while(!k1);         // 按键松开
			  }
	}
void main(){
	  while(1){
	  keypros();
	 /* led = 0;       // 低电平点亮 LED灯
	  delay(50000);  // 延迟450ms，可以看到效果
	  led=1;	     // 高电平 熄灭LED
	  delay(50000);	 // 延迟450ms
	  */
	  }

}
