前言

本笔记用于记录STC89C51单片机开发板入门学习，此部分为基础实验例程。开始实验前建议学习《10天学会51单片机-郭天祥》，另外还需要一定的C语言基础。
准备环境：

  1. 笔记本一台；
  2. STC89C51开发板一套（我选用的是普中51-单核-A2开发板，入手价格56元，因为便宜买的）；
  3. 串口助手软件STC-ISP（用于程序下，也可用商家自带的程序下载软件）；
  4. KeiluVision5软件（用于程序开发，安装和教程自行百度）。

1. 点亮第一个LED

本条所要实现的功能是：点亮D1发光二极管，即让P2.0管脚输出一个低电平。

1.1 代码

/*********************
点亮第一个LED灯实验
实验现象：下载程序后D1指示灯点亮
日期：2020-04-11
作者：lixs
**********************/
#include <reg52.h>

sbit led=P2^0;//将单片机P2.0端口定义为led

void main()
{

		led=0;//p2.0端口设置为低电平
		while(1);//循环语句

}

1.2 编译

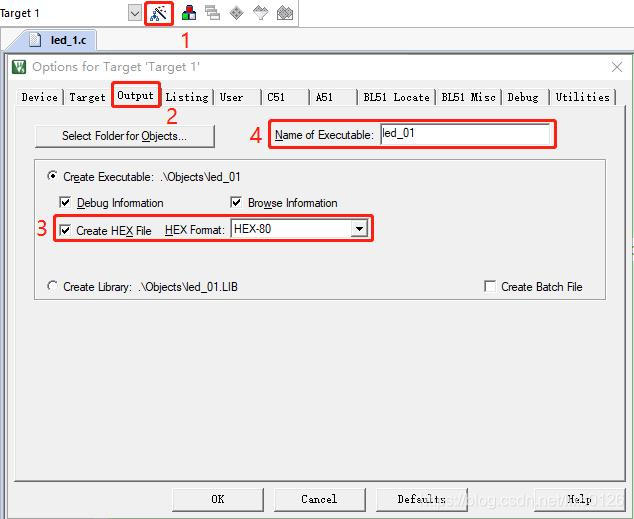

编译前需要在KeiluVision5软件进行设置：1）options选项；2）output选项；3）勾选create HEX file；4）命名Name of Executable。如下图所示：
编译设置

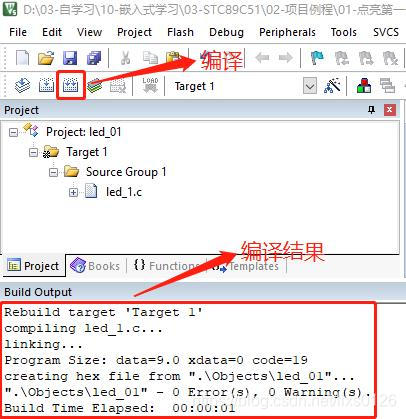

设置完成后进行编译。如下图所示：
编译结果

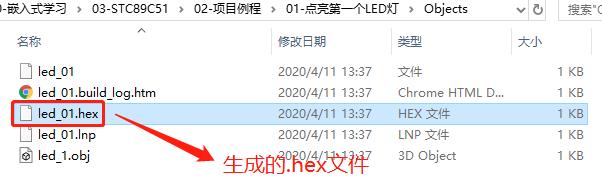

编译完成后会生成.hex文件。如下图所示：
生成.hex文件
至此编译工作完成。

1.3 程序下载

编译生成.hex文件后，打开STC-ISP软件，将此.hex文件下载到单片机中。

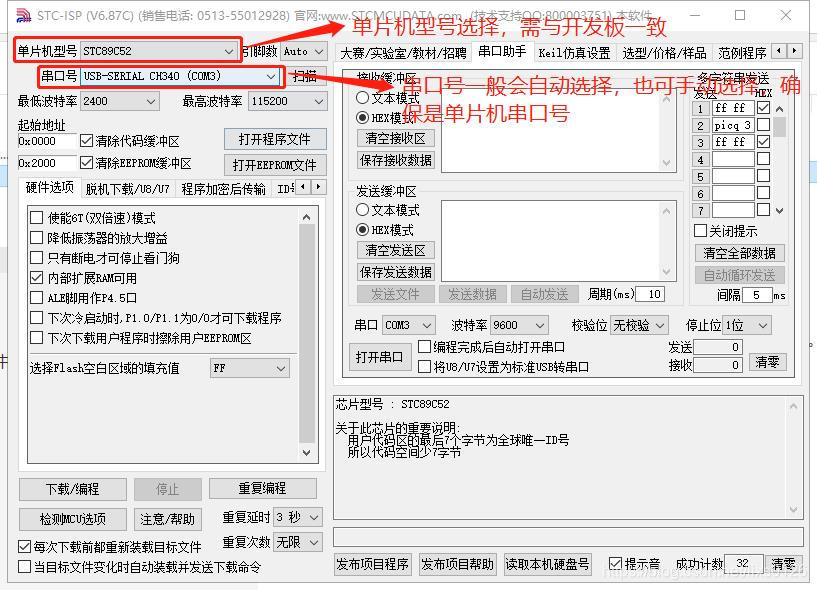

STC-ISP软件设置。如下图所示：
STC-ISP软件设置

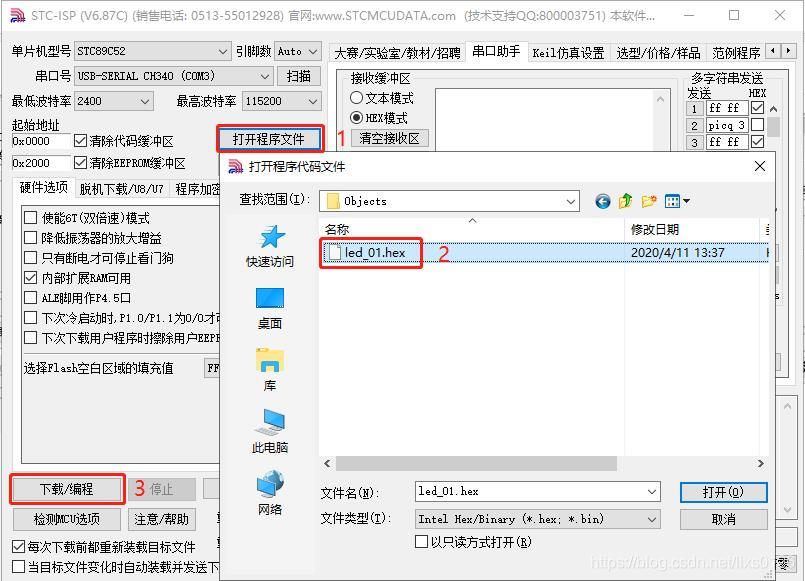

软件设置完成后，开始下载程序：1）点击打开程序文件；2）选择.hex文件；3）点击下载/编程。如下图所示：
程序下载

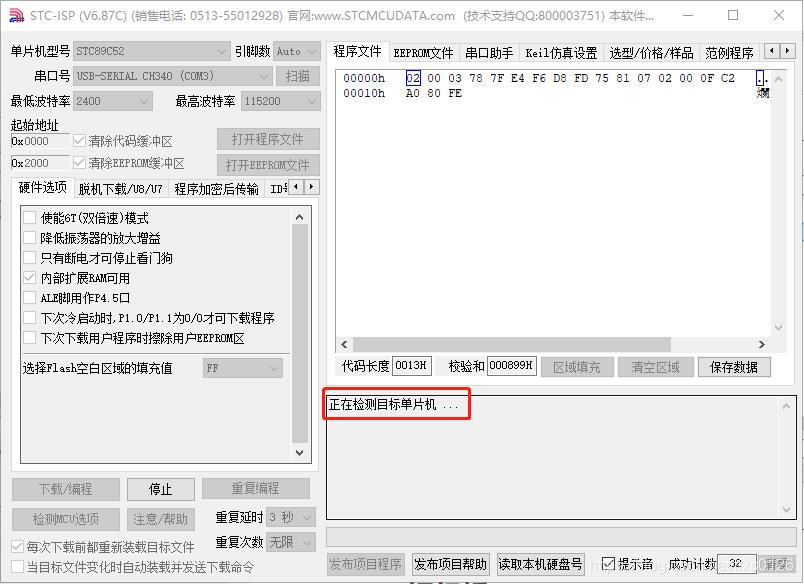

点击下载程序后会出现：正在检测目标单片机…，此时检查单片机是否上电。如已上电，请关闭电源，重新上电，即可完成程序下载。如下图所示：
检测目标单片机

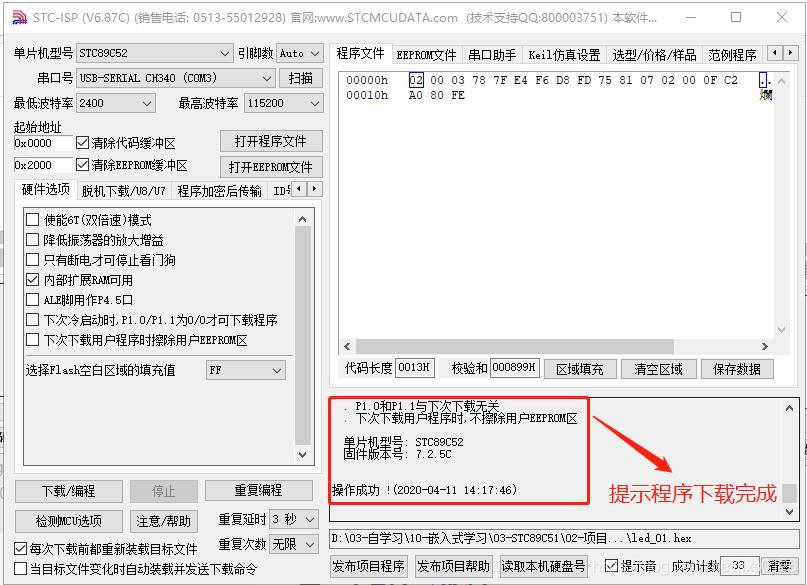

单片机正常连接后，会完成程序下载，STC-ISP软件会提示程序下载结果。如下图所示：
在这里插入图片描述

1.4 结果展示

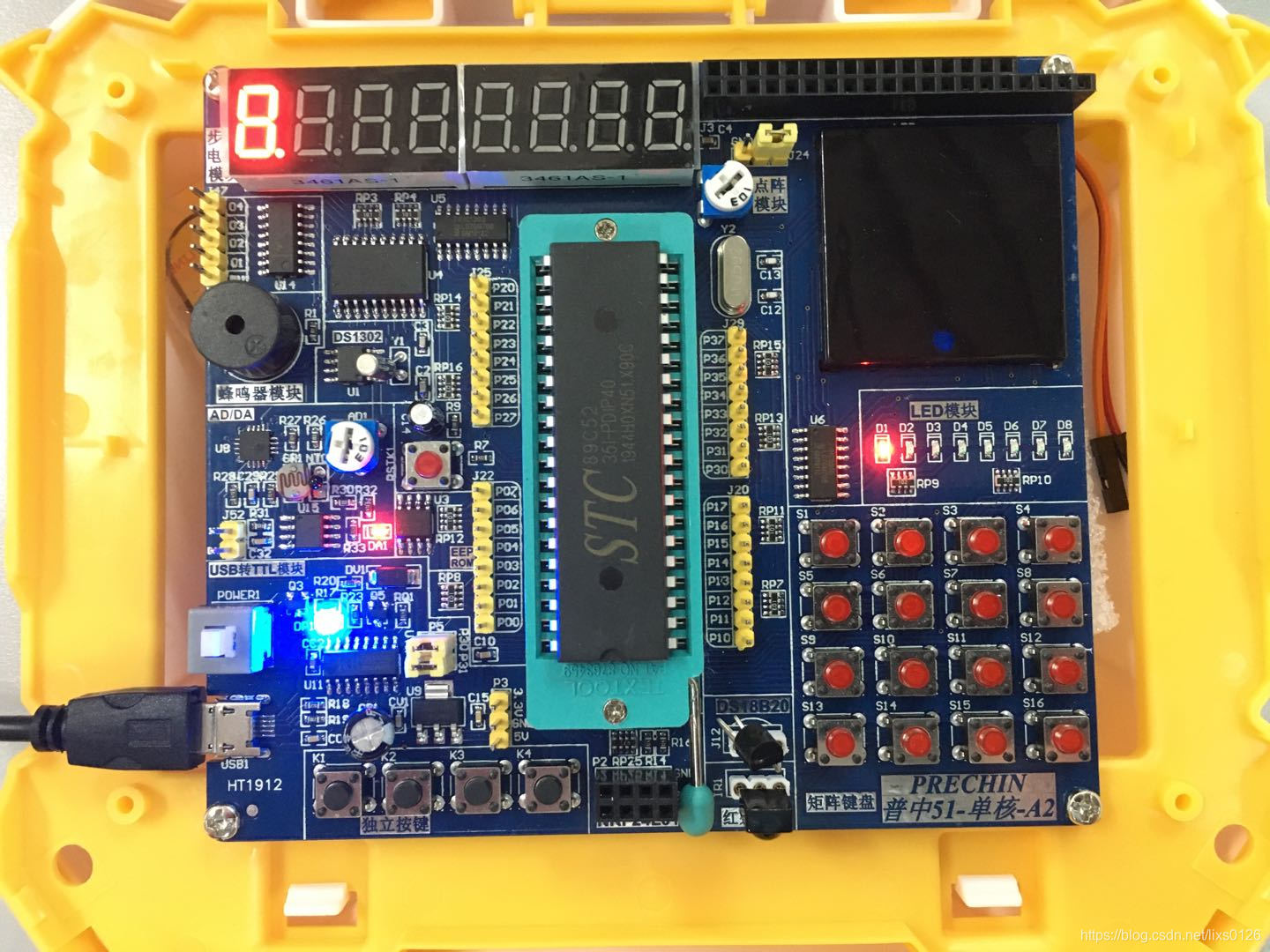

点亮第一个LED灯结果展示

1.5 常见问题及解决办法

无

2. LED灯闪烁

本条所要实现的功能是：让D1发光二极管固定周期闪烁，即让P2.0管脚先输出一个低电平点亮D1，然后固定周期后输出一个高电平熄灭D1。这就需要增加一个延时，我们利用c语言中的循环函数，让CPU不断循环执行即可实现延时功能。

2.1 代码

/*********************
LED灯闪烁实验
实验现象：下载程序后D1指示灯闪烁
日期：2020-04-11
作者：lixs
**********************/
#include <reg52.h>
typedef unsigned int uint16;
sbit led=P2^0;//将单片机P2.0端口定义为led
void delay(uint16 x);

void main()
{

		while(1)
		{

				led=0;//p2.1端口设置为低电平，即点亮D1
				delay(50000);//循环50000次，即大约延时500ms
				led=1;//p2.1端口设置为高电平，即熄灭D1
				delay(50000);//循环50000次，即大约延时500ms
		}
}

void delay(uint16 x)//延时函数，当x=1时，大约延时10us
{

		while(x--);
}

2.2 编译

编译过程同1.2一致。

2.3 程序下载

程序下载过程同1.3一致。

2.4 结果展示

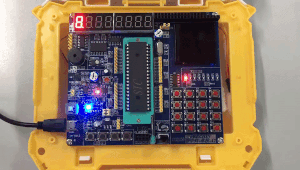

LED闪烁实验

2.5 常见问题及解决办法

问题1：为什么如果将延时函数中的形参x赋值超过65535即LED灯延时间隔即呈现非正常状态？
解决办法：因为x数据类型为unsigned int类型，最大值为65535，因此x会溢出，导致非正常状态出现，x的赋值一定要严格在数据类型的取值范围内，否则不会得到预期结果。

3. LED流水灯

3.1 代码

/*********************
LED流水灯实验
实验现象：下载程序后D1-D8指示灯循环逐个点亮
日期：2020-04-11
作者：lixs
**********************/
#include <reg52.h>
#include <intrins.h>        //左右移函数头文件
#define led P2              //定义P2端口为led，即可用led代替P2端口
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 i;//初始化变量i
void delay(uint16);//声明延时函数


//主函数：实现led灯流水效果（采用<<左移运算符实现）
/*void main()
{
		led=~0x01;
		delay(50000);
		while(1)
		{
			for(i=0;i<8;i++)
			{
					led=~(0x01<<i);//将1左移i位，然后将结果赋值到led中
					delay(50000);//循环50000次，即大约延时500ms
			}
		}
}*/

//主函数：实现led灯流水效果（采用左移函数实现）
void main()
{

		led=~0x01;//0x01取反即为0xFE，也可直接写led=0xFE
		delay(50000);//循环50000次，即大约延时500ms
		while(1)
		{

			for(i=0;i<8;i++)//循环8次，即与D1-D8一一对应
			{

					led=_crol_(led,1);//左移函数，将led的值左移1位，然后将结果赋值到led中
					delay(50000);//循环50000次，即大约延时500ms
			}
		}
}

//延时函数，x=1时，大约延时10us
void delay(uint16 x)
{

		while(x--);
}

3.2 编译

编译过程同1.2一致。

3.3 程序下载

程序下载过程同1.3一致。

3.4 结果展示

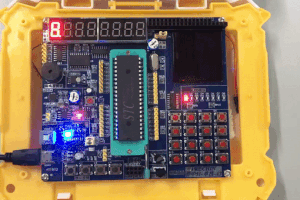

LED流水灯实验

3.5 常见问题及解决办法

问题1： 为什么LED流水灯点亮的同时，数码管也会跟着流动点亮？
解决办法：经查看开发板原理图得知，此现象是由于硬件电路导致，非程序影响。

由于工作原因，无法保证定期更新实验例程，还请谅解。以下实验例程会不定期更新，欢迎随时光临指导。

4. 蜂鸣器

4.1 代码

/*********************
蜂鸣器发声实验
实验现象：下载程序后蜂鸣器模块发声
日期：2020-04-11
作者：lixs
**********************/

#include <reg52.h>
sbit buzzer=P1^5;//将单片机P1.5端口定义为buzzer
typedef unsigned int uint16;//对数据类型进行声明定义
void delay(uint16 x);//声明延时函数

void main()
{

		while(1)
		{

			//通过给P1.5端口赋值方式使蜂鸣器发生
			/*buzzer=0;//将P1.5端口置0，即蜂鸣器端输入低电平
			delay(1000);
			buzzer=1;//将P1.5端口置1，即蜂鸣器端输入高电平
			delay(1000);*/

			//通过取反方式使蜂鸣器发生
			buzzer=~buzzer;//buzzer刚开始是0x01,然后循环取反，即可达到0/1切换的效果
			delay(100);//循环100次，即大约延时1ms
		}

}

void delay(uint16 x)//延时函数，当x=1时，大约延时10us
{

		while(x--);
}

4.2 编译

编译过程同1.2一致。

4.3 程序下载

程序下载过程同1.3一致。

4.4 结果展示

  • 待上传视频

4.5 常见问题及解决办法

无

5. 动态数码管显示

5.1 代码

/*********************
动态数码管实验
实验现象：下载程序后动态数码管依次显示数字0-7
日期：2020-04-13
作者：lixs
**********************/

#include <reg52.h>
sbit LSA=P2^2;//将单片机P2.2端口定义为LSA
sbit LSB=P2^3;//将单片机P2.3端口定义为LSB
sbit LSC=P2^4;//将单片机P2.4端口定义为LSC
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 code duanxuan[17]={
   0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//段选显示0-F的值
void delay(uint16);//声明延时函数
void DigDisplay();//声明数码管显示函数

void main()
{

	//发送位选
	while(1)
	{

		DigDisplay();
	}
}

void DigDisplay()//位选、段选函数，即选择点亮第几个数码管，并显示数字几
{

	uchar8 i;
	for(i=0;i<8;i++)
	{

		switch(i)
		{

			case(0):LSA=1;LSB=1;LSC=1;break;//显示第0位，即点亮LED8，左1
			case(1):LSA=0;LSB=1;LSC=1;break;//显示第1位，即点亮LED7，左2
			case(2):LSA=1;LSB=0;LSC=1;break;//显示第2位，即点亮LED6，左3
			case(3):LSA=0;LSB=0;LSC=1;break;//显示第3位，即点亮LED5，左4
			case(4):LSA=1;LSB=1;LSC=0;break;//显示第4位，即点亮LED4，左5
			case(5):LSA=0;LSB=1;LSC=0;break;//显示第5位，即点亮LED3，左6
			case(6):LSA=1;LSB=0;LSC=0;break;//显示第6位，即点亮LED2，左7
			case(7):LSA=0;LSB=0;LSC=0;break;//显示第7位，即点亮LED1，左8
		}
		P0=duanxuan[i];//发送段选，即选择显示数字几
		delay(100);//延时函数，大约延时1ms
		P0=0x00;//消隐
	}
}

void delay(uint16 x)//延时函数，x=1时大约延时10us
{

	while(x--);
}

5.2 编译

编译过程同1.2一致。

5.3 程序下载

程序下载过程同1.3一致。

5.4 结果展示

  • 待上传视频

5.5 常见问题及解决办法

无

6. 独立按键

6.1 代码

/*********************
独立按键实验
实验现象：下载程序后按下K1按键可以对D1灯状态取反
日期：2020-04-13
作者：lixs
**********************/

#include <reg52.h>
sbit led=P2^0;//将单片机P2.0端口定义为led
sbit k1=P3^1;//将单片机P3.1端口定义为k1
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
void delay(uint16);//声明延时函数
void keypros();

void main()
{

	led=1;
	while(1)
	{

		keypros();
	}
}

void keypros()			//按键处理函数
{

	if(k1==0)				//检测按键是否按下
	{

		delay(1000);//延时10ms，消除抖动
		if(k1==0)
		{

			led=~led;//led状态取反
		}
		while(!k1);	/*!k1 = !k1==1 = k1==0 检测按键是否松开，
								如k1=0则表示还没松开，保持在当前循环，
								k1=1则表示松开，跳出当前循环等待下次状态变化*/
	}

}

void delay(uint16 x)//延时函数，x=1时大约延时10us
{

	while(x--);
}

6.2 编译

编译过程同1.2一致。

6.3 程序下载

程序下载过程同1.3一致。

6.4 结果展示

  • 待上传视频

6.5 常见问题及解决办法

无

7. 矩阵按键

7.1 代码

/*********************
矩阵按键实验
实验现象：下载程序后数码管显示0，按下矩阵按键上的按键显示对应的数字
日期：2020-04-13
作者：lixs
**********************/

#include <reg52.h>
#define GPIO_DIG P0//将单片机P0端口定义为GPIO_DIG，即可用GPIO_DIG代替P0
#define GPIO_KEY P1//将单片机P1端口定义为GPIO_KEY，即可用GPIO_DIG代替P1

typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 code duanxuan[17]={
   0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//段选显示0-F的值
uchar8 KeyValue;
void delay(uint16);//声明延时函数
void KeyDown();

void main()
{

		while(1)
		{

			KeyDown();
			GPIO_DIG=duanxuan[KeyValue];
		}
}

void KeyDown()
{

	char a=0;
	GPIO_KEY=0x0f;
	if(GPIO_KEY!=0x0f)
	{

		delay(1000);
		if(GPIO_KEY != 0x0f)
		{

			GPIO_KEY=0x0f;
			switch(GPIO_KEY)
			{

				case(0x07):KeyValue=0;break;
				case(0x0b):KeyValue=1;break;
				case(0x0d):KeyValue=2;break;
				case(0x0e):KeyValue=3;break;
			}
			GPIO_KEY=0xf0;
			switch(GPIO_KEY)
			{

				case(0x70):KeyValue=KeyValue;break;
				case(0xb0):KeyValue=KeyValue+4;break;
				case(0xd0):KeyValue=KeyValue+8;break;
				case(0xe0):KeyValue=KeyValue+12;break;
			}
		}
	}
	while((a<50)&&(GPIO_KEY != 0xf0))
	{

		delay(100);
		a++;
	}
}

void delay(uint16 x)//延时函数，x=1时大约延时10us
{

	while(x--);
}

7.2 编译

编译过程同1.2一致。

7.3 程序下载

程序下载过程同1.3一致。

7.4 结果展示

  • 待上传视频

7.5 常见问题及解决办法

无

8. 单片机IO扩展–74HC595

8.1 代码

/*********************
点阵LED实验
实验现象：下载程序后，
点阵LED灯从左往右依次点
亮，类似流水灯效果
日期：2020-04-14
作者：lixs
**********************/

#include <reg51.h>
#include <intrins.h>
typedef unsigned int uint16;//对数据类型进行声明定义
typedef unsigned char uchar8;//对数据类型进行声明定义
uchar8 ledNum;
//**定义IO口**//
sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;
sbit LED=P0^7;


//**声明函数**//
void Hc595SendByte(uchar8 dat);//声明发送数据函数
void delay(uint16);//声明延时函数


void main()
{

		LED = 0;
    ledNum = 0x01;//0000 0001
    while(1)
    {

        Hc595SendByte(ledNum);
        ledNum = _crol_(ledNum,1);//0000 0010
        delay(50000);
    }
}

void Hc595SendByte(uchar8 dat)//向74H595发送一个字节数据
{

	uchar8 a;
	SRCLK = 1;
  RCLK = 1;

	for (a = 0; a < 8; a++)
	{

			SER = dat >>
