基于74LS148的简单四路有优先报警器 Multisim

上数电课的作业：假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，此处用LED灯的亮灭情况来代表病人的求助与否（利用74LS148芯片，其他元件能少则少）

软件：multisim13

文章分为三个部分：

Multisim可以从微信中的软件安装管家上面下载体验使用
由于之前没有经常用这个软件，所以刚开始熟悉了下元器件的位置：

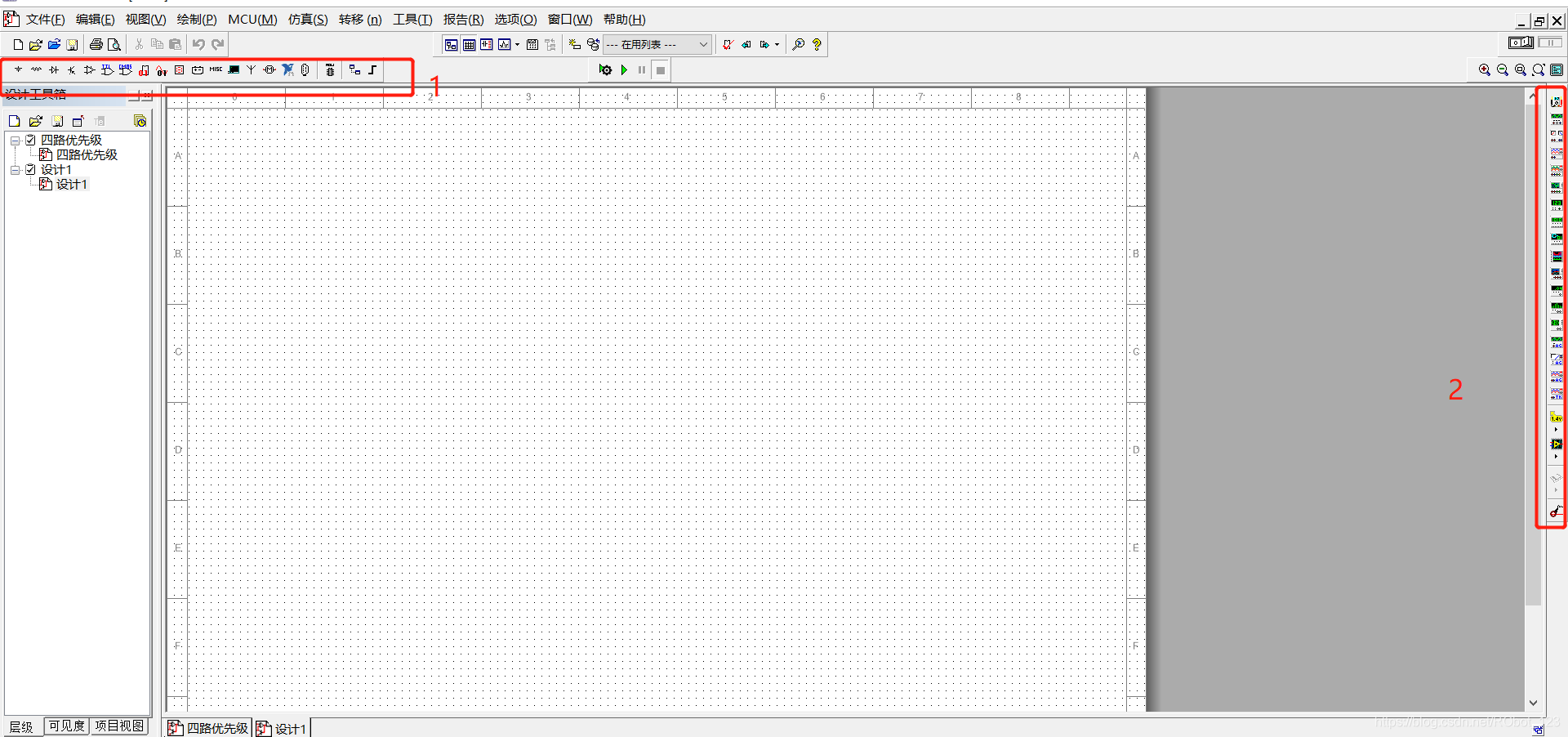

最常用的是这两个地方

序号	内容
1	元件工具栏
2	仪表工具栏

元件工具栏里有很多类，每个类里有具体的元器件可供我们选择

在这里插入图片描述
