基于74LS148优先编码器芯片的“四路抢答器”

此文章为作业内容

案例

        题目：假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。

      这其实是一个典型的“四路抢答器”。要求利用74LS148优先编码器芯片，其他元件能少则少。

问题分析

      74LS148芯片能够解决关于优先级的问题，这里我们查找该芯片可选择在下方网址查找。

      ALLDATASHEETCN.COM - 电子元件和半导体及其他半导体的数据表搜索网站​​​​​​。

     在搜索框搜索所需芯片编号，找到该芯片下载其数据。

     如果找不到该芯片，可更换其他网址查询芯片信息。

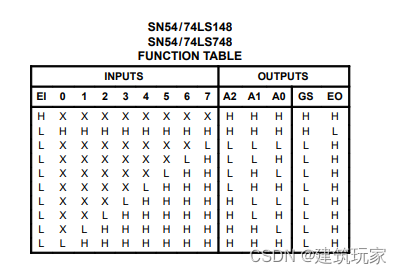

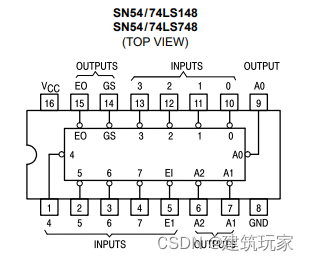

     经过查询，下图为该芯片的真值表和结构。





        按照题目要求，我们可得到有5种情况，即，无病人呼叫、最高危病人呼叫、高危病人呼叫、中危病人呼叫、低危病人呼叫。

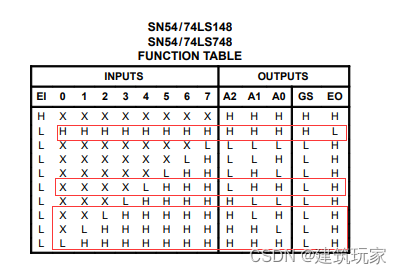

        观察真值表，下图红框圈出为我们所需。

启动仿真

    根据上图真值表，我们打开Multisim进行实验。

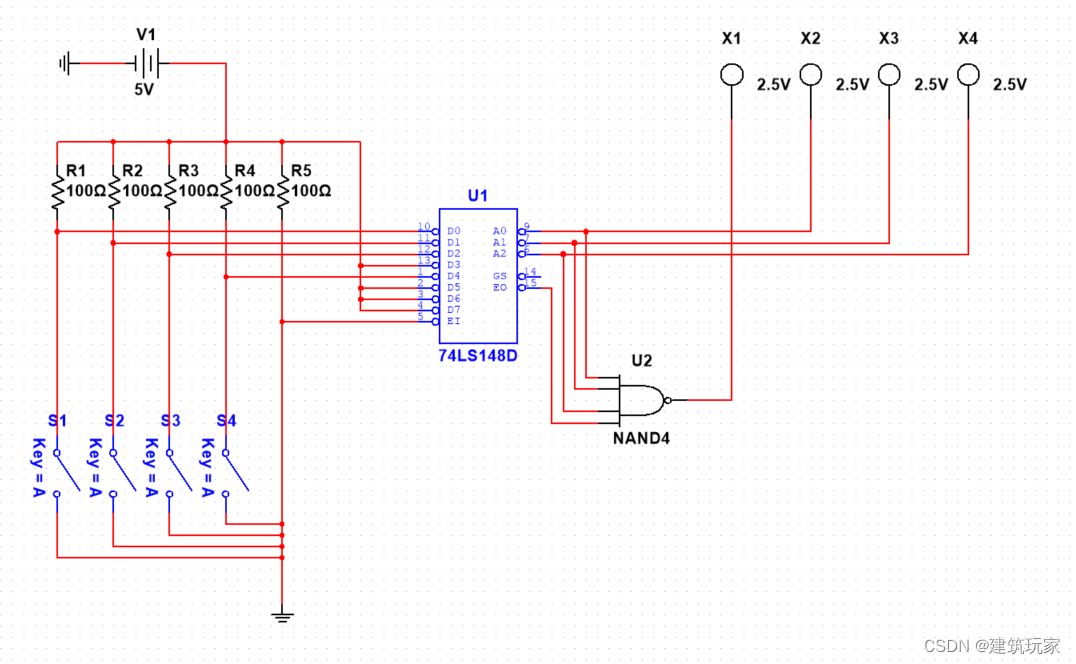

   下图为设计的仿真电路。

     经过验证，该电路符合预期，拨动s4开关，无论再拨动其他任意开关，x4都保持不亮，所以s4优先级最高。同理验证得s3、s2、s1的优先级。在所有开关未拨动的情况下，所有小灯保持明亮。
