H.264/AVC 帧间预测

首先介绍一下帧间的划分

264的帧间预测块尺寸包含了16x16到4x4。

每个宏块（16x16）可以使用4种方式进行划分：1个16x16，2个16x8，2个8x16，4个8x8，叫做宏块划分。

在8x8的情况下，子宏块还可以继续划分：1个8x8，2个4x8，2个8x4，4个4x4，叫做子宏块划分。

上述划分方式的简单示意图如下：

上述划分描述的是亮度分量，对于色度分量来说，色度块的尺寸是亮度块的一半，且色度块的划分方式和亮度块相同。

每个宏块划分和子宏块划分都有一个或两个MV（P/B），每个MV都指向一个位于参考帧里的用于预测当前划分块的区域，这个区域的尺寸和当前的块相同。每个宏块划分可以利用不同的参考帧进行预测。然而，子宏块划分只能使用同一个参考帧进行预测。

然后介绍一下分数像素插值

亮度分量的分数像素只有1/4精度，色度只有1/8精度。

如何获取分数像素位置的像素值呢？这通过利用整数像素进行内插生成。

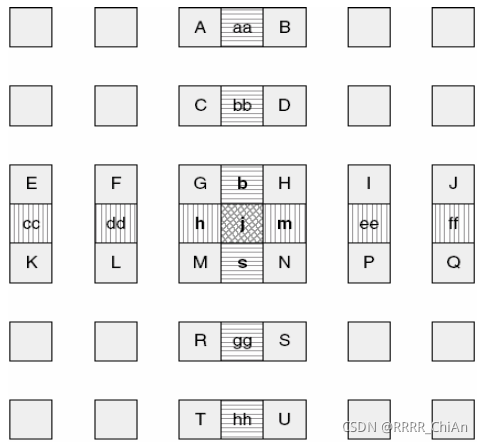

首先会生成1/2精度的像素，结合下图说明

 上图中，正常的A、B、C这种小灰块代表整数像素，在内插的过程中，先插值得到b再插值得到h。得到b的过程是利用E、F、G、H、I、J这六点的像素值做一个加权和；得到h的过程是利用A、C、G、M、R、T这六点的像素值做一个加权和。有了aa、bb、cc、dd、b、h这一类型的像素值，就可以通过加权求和得到i的像素值。

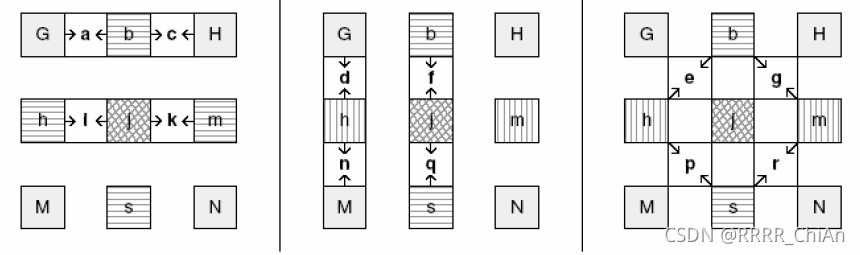

 然后通过1/2精度的像素值再内插出1/4精度的像素值，结合下图说明



 1/4精度的像素值的计算过程要更简单，只不过是相邻/对角像素值的平均值。

上面介绍了亮度像素的分数像素插值过程，下面再简单说说色度像素的。

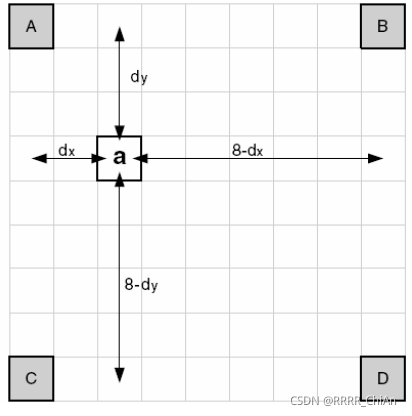

色度像素也是需要通过整像素插值得到，简单示意图如下：

 A、B、C、D是整数像素，a是1/8精度的分数像素，a点像素值的计算公式如下，朴实无华：

 接着介绍一下MV的预测

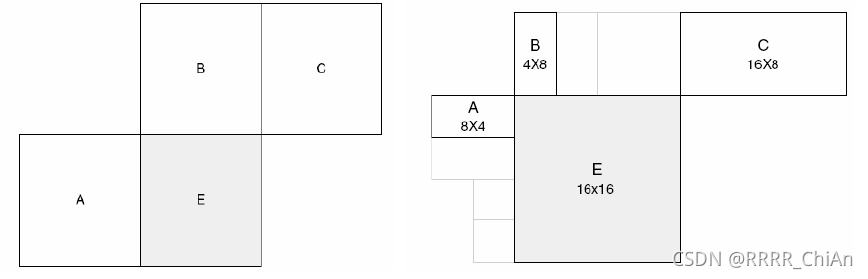

当前块的MV可以由相邻块的MV预测得到，把预测值记作MVP，下图解释了相邻块如何确定：

假设E是当前宏块，A是E左边的，B是E上边的，C是E右上角的。如果A这个区域里有很多宏块划分/子宏块划分，那么选择最上边的作为A；如果B这个区域里有很多宏块划分/子宏块划分，那么选择最左边的作为B。

1. 如果要传输的划分不包含16x8或者8x16的划分尺寸，那么MVP 就是A、B、C的MV的中值。

2. 如果是16x8的划分，那么上边的16x8的MVP就是B的，下边的16x8的MVP就是A的。

3. 如果是8x16的划分，那么左边的8x16的MVP就是A的，右边的8x16的MVP就是B的。

4. 如果是skip的宏块，那么就按着第1种方式预测

 （这里有个小疑问，书本里只举了宏块划分获取MVP的例子，没有说子宏块划分获取MVP的例子，个人推测应该也是按着这种方式来。）

双向MVP

双向的分为两种情况，我们都知道这时候有两个参考帧a和b，从播放顺序考虑

1. 假如a和b一个在前一个在后，那么当前块在利用相邻块获取两个MVP的时候，一个相邻块的MV是指向前的，一个是指向后的。

2. 假如a和b都在前或者都在后，那么相邻块的MV都是指向前的，或者都是指向后的。在这时候有个很奇怪的操作：现在我有俩MV，一个是MVa，一个是MVb，这俩里就有一个MV需要做些变动。假设我当前帧的播放顺序是第5帧，a是第4帧，b是第2帧，MVa是（1，-1），MVb是（1.5，-2.5）。传输MVa的时候没有操作，传输MVb的时候，首先根据播放距离对MVa进行缩放，得到（3，-3），因为a和b相对于当前帧的距离比是3：1，所以MVa放大3倍，然后（1.5，-2.5）-（3，-3）得到（-1.5，0.5），传输这个（-1.5，0.5）作为MVb。（这操作是真滴离谱。这样能够减轻码流的压力吗？？？？）

直接模式（Direct Mode）MVP

对于B slice的块来说，如果是direct mode，就不会传输MV。解码器会根据前面已编码的MV来计算list0和list1的MV，然后使用计算结果进行运动补偿。

这个direct mode分为spatial direct mode和temporal direct mode两种。

1. spatial

在同一个slice里前面已编码块的list0和list1的MV直接用作当前块的list0和list1的MV。

2. temporal

1）把list1参考帧里的co-located块的list0参考帧作为当前块的list0参考帧（假设list1与当前帧乡相距2，list0与当前帧相距3）

2）把list1参考帧里的co-located块的指向list0的MV记录下来（假设这个MV是（2.5，5））

3）依据当前帧和list1参考帧的距离，缩放MV，作为指向list1参考帧的MV（（2.5，5）的2/5，得到（-1，-2））

4）依据当前帧和list0参考帧的距离，缩放MV，作为指向list0参考帧的MV（（2.5，5）的3/5，得到（1.5，3））

加权预测

264有三种加权预测方式

1. P slice的显式加权

slice头里会写清楚权重是多少，curr_pixel = weight * ref_pixel

2. B slice的显示加权

slice头里会写清楚权重是多少，curr_pixel = weight_1 * ref1_pixel + weight_2 * ref2_pixel

3. B slice的隐式加权

weight_1和weight_2会根据与当前帧距离的远近分配权重

---------------------

吐槽一下两本教材对inter prediction的描述真没有265的教材写得清楚……我如果没有265和266的积累，应该很难看懂教材写的是什么……
