CISCO UPOE

POE(Power Over Ethernet),用以太网线供电，现在有的标准2003年的802.3AF(POE),2009年的802.3AT（POE PLUS）,2018年的802.3BT标准（POE PLUS PLUS），今天介绍的UPOE是基于802.3at标准，但是供电最大支持四对线供电最大60W，而标准802.3at标准只最大支持两对线供电最大功率30W.

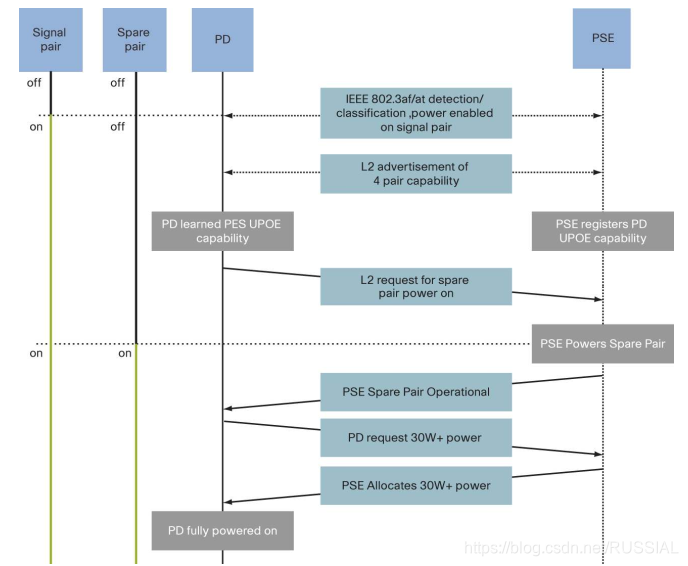

这是UPOE的基本过程：
1.初始阶段PD信号线，空闲线都关闭，然后开启信号线，空闲线继续关闭，然后开启硬件层的协商过程（和802.3at一样），协商完后.
2.这个时候开始链路层的过程，通过LLDP协议来进行,PSE和PD不断广播双方的4对线的能力，在PD和PSE双方知道对方支持四对线供电能力后，
1）PD发包请求空闲线打开
2）PSE开启空闲线,并回复PD
3）PD请求30W以上的功率请求（30-60W）
4）PSE分配30W+功率给PD,并开始给PD供电
注意：如果要求功率超过端口最大功率，或者PSE不能提供PD需要的功率，就分配之前已经分配的功率
