思科模拟器入门基础（设备的了解与应用）

以上是在思科模拟环境中常用的设备，分别为二层交换机、三层交换机、路由器、pc机、服务器。

下面先了解一下每个设备的原理，这样对设计拓扑有帮助：

交换机工作原理

工作在数据链路层。交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MAC地址表中。

使用交换机也可以把网络“分段”，通过对照MAC地址表，交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发，可以有效的减少冲突域，但它不能划分网络层广播，即广播域。交换机在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。

路由器的工作原理

当同一网络中的计算机需要向同一网络中的另一台计算机发送数据时，只需将这一数据发送到这个网络，另一台计算机就能收到；当需要向其它网络的计算机发送数据时，将直接把数据发送到默认网关（即路由器的IP地址），由默认网关将数据通过最佳传输路径转发至目的计算机的默认网关，再由目的计算机的默认网关将数据发送给目的计算机。

路由器在发送数据包的时候会根据数据包中的目的IP地址查找路由表，如果路由表中有该IP的信息，路由器会选择最佳传输路径发送。如果路由表中没有该IP，路由器则会将数据传输到路由器的默认网关（路由器的默认网关为网络中的另一个路由器的IP），通过路由器的默认网关路由器将数据传输出去，如果始终无法找到目的IP终端，则该数据包会被网络丢弃。

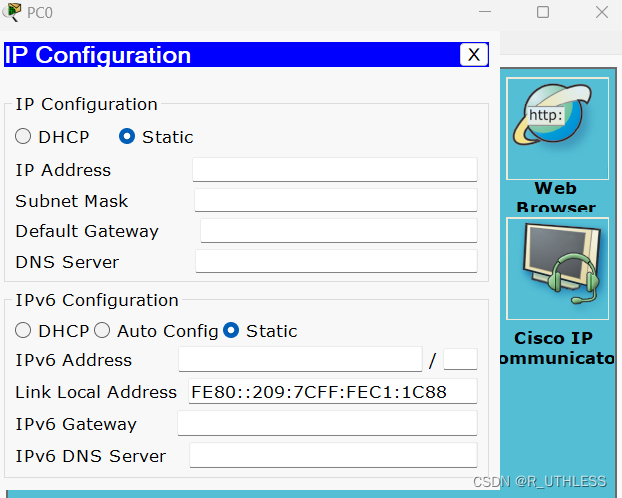

PC机和服务器就相当于真实的电脑用来进行测试用的，可以进行ip地址的配置。

线缆

常用的线缆为以上四个，分别为console线、直通线、交叉线、DCE线。

作用如下：

console线用于电脑对设备进行调试时使用

直通线用于设备间连通

交叉线用于pc于设备间连通

DCE线用于路由器serial口之间的连通
