作者:
涂家英,SUSE 资深架构师,专注 Cloud-Native 相关产品和解决方案设计,在企业级云原生平台建设领域拥有丰富的经验。
写在前面
k3s 是 SUSE 推出的为物联网和边缘计算构建的经过认证的 Kubernetes 发行版,它可以帮助用户在资源受限的场景下使用 kubernetes,并结合 SUSE Rancher 实现云边协同。
将 k3s 与微软开源的 kubernetes 边缘项目 Akri 结合使用,用户就拥有了在边缘环境发现和使用各种 IOT 设备的能力。
架构
Akri 目前是 CNCF 的一个开源项目,其功能简单地说就是可以根据配置自动地寻找到相应的 iot 设备,为其创建关联的工作负载,并且通过不断地检测实现工作负载的动态变化。引用一句官方的描述为:You name it, Akri finds it, you use it.

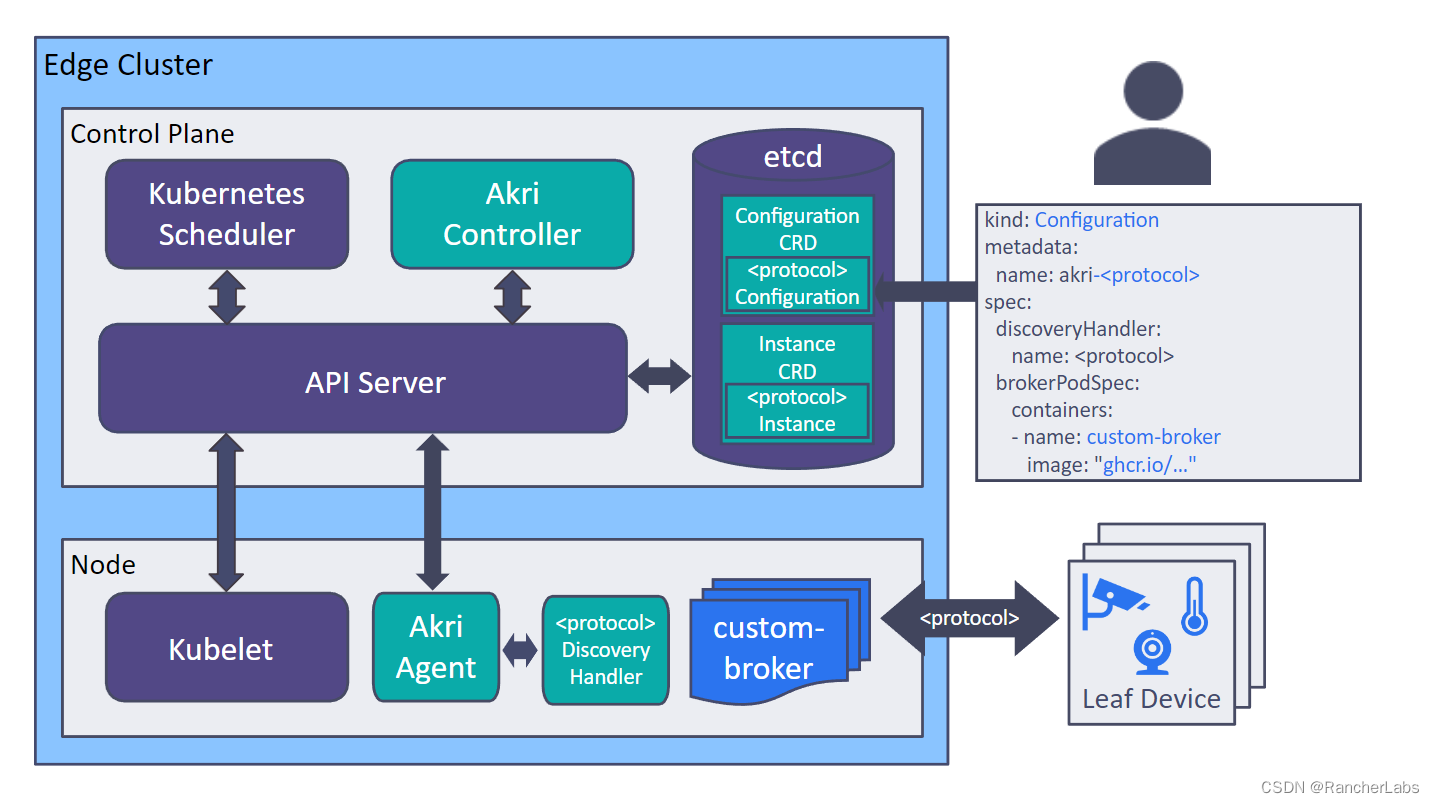

架构如下:
包含了 Controller 服务、Agent 服务和 Discovery Handlers 服务以及两个 CRD 资源。
具体的组件解析可以查看官方文档:https://docs.akri.sh/architecture/architecture-overview
下面我们通过一个示例来更好地理解 Akri 的工作方式。
体验
示例使用了官方提供的一个 OPC UA 温度计 Demo,OPC UA 是现在使用比较广泛的工业自动化通信协议,我们可以通过 Akri 自动发现使用 OPU CA 协议的温度计设备,并为其创建工作负载,采集和使用其产生的温度数据。

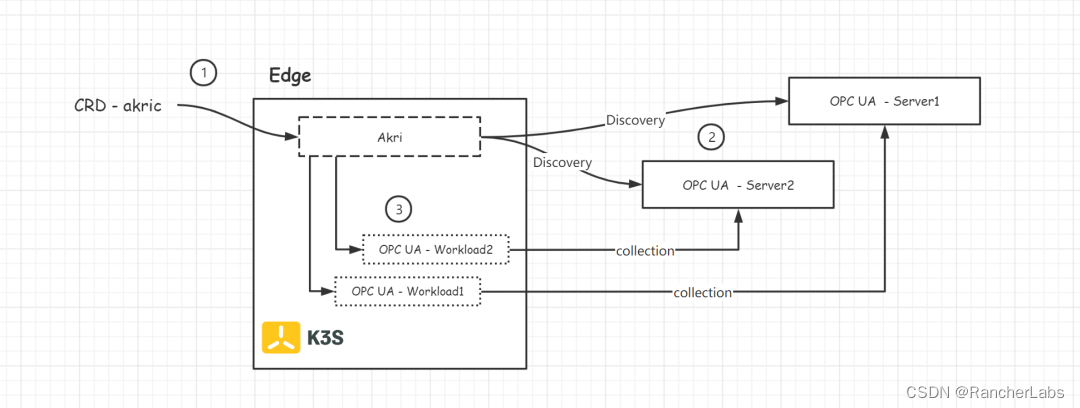

示例中体现的大致工作流程如下:
首先需要模拟出两台 OPC UA 的服务设备,然后在 k3s 集群上部署 Akri 服务,基础工作完成后:
- 向集群配置用于发现 OPC UA 设备的 CRD(Configuration)
- CRD 下发后,Akri 的相应 Discovery 服务会按照规则寻找 OPC UA 设备
- 在找到 OPC UA 设备后,Agent 服务会生成设备对应的 CRD(Instance),Controller 服务查看到 Instance CRD 资源后,将创建对应的工作负载
OPC UA 设备模拟
使用了一个.NET 类型的开源项目模拟实现 OPU CA 设备,项目地址为:https://gitee.com/leotuss/opcua-donet
克隆到本地后,需要修改以下文件:
# /opcua-dotnet/Applications/ConsoleReferenceServer/Quickstarts.ReferenceServer.Config.xml文件第76、77行
将<node-ip style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">替换为节点地址
#/opcua-dotnet/Applications/ReferenceServer/Quickstarts.ReferenceServer.Config.xml文件第77、78行
将<node-ip style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">替换为节点地址</node-ip></node-ip>`
Linux 要运行这个程序,需要安装.NET co
