一、32位系统树莓派关机情况下接csi摄像头

通过motion工具借助浏览器http协议访问监控

安装motion：

修改配置文件：

通过VLC工具

一、32位系统树莓派关机情况下接csi摄像头

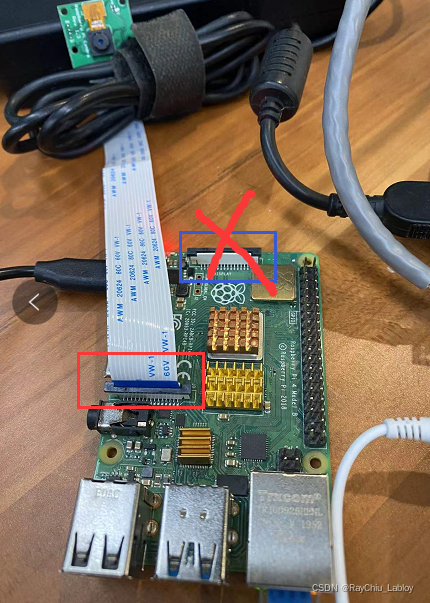

关机状态下操作，板子上有两个排线插口，注意排线插入中间位置的那个排线插口，其实仔细看是有标记camera的，注意排线正反别插反了。

然后本身我先是在64位系统下测试的，结果不太顺利，后来换了32位系统。

二、开机开启camera

打开配置窗口：

sudo raspi-config

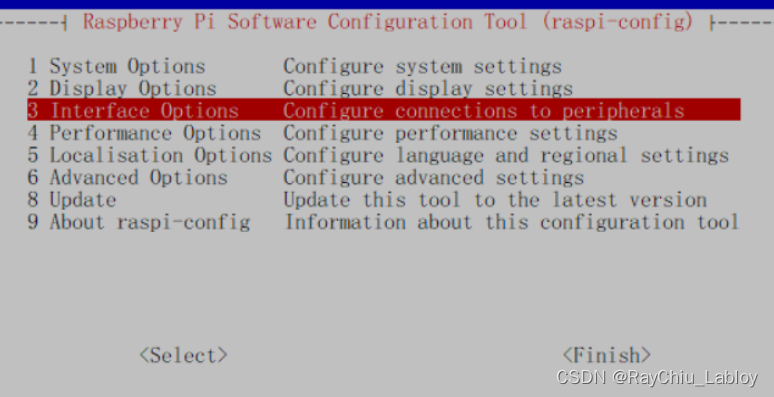

找到interface Opentions：

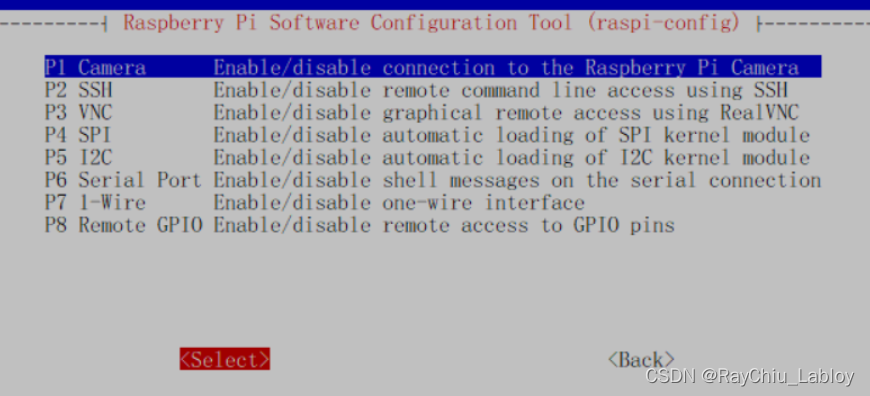

找到camera，打开功能：

会提示你重启，按照提示重启即可。

三、测试拍照和录像

拍照

#-o: 生成文件名 -t：表示延迟1000ms拍摄 照片会保存在当前目录
raspistill -o hello.jpg -t 1000

录像

raspivid -o hello.h264 -t 10000 -w 1920 -h 1080

生成在当前目录下的.h264文件，在windows下找个播放器可以打开看效果

四、实时显示(类似监控)

通过motion工具借助浏览器http协议访问监控

安装motion：

sudo apt-get install motion

修改配置文件：

sudo vim /etc/motion/motion.conf

找到配置文件里的这些配置修改：

daemon on  #off改成on
width 1920
height 1080 #摄像头像素宽高
framerate 30 #fps
stream_maxrate 200
stream_localhost off    #设为off

启动并访问：

#若之前 有启动motion，先杀掉
sudo killall -TERM motion
sudo motion

http协议访问地址：

http://你的树莓派IP:8081

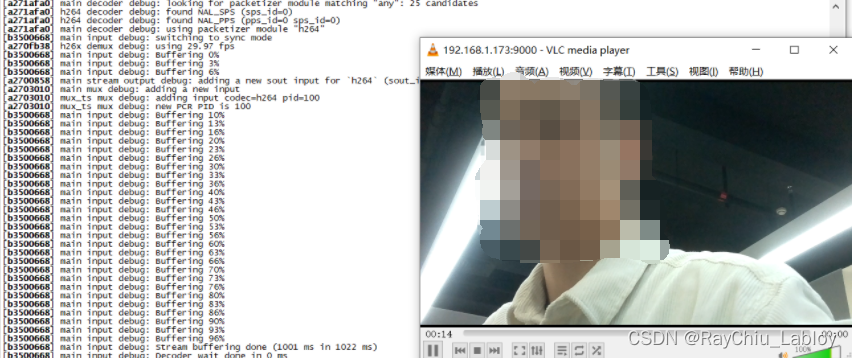

通过VLC工具

先上客户端下载地址：Downloads - VideoLAN

下载下来安装到windows, windows客户端准备好了，然后树莓派系统里开启服务：

#-rot: 图像旋转180；
#-t：延时
#-w：输出视频宽度
#-h：输出视频高度
#-fps：输出视频帧数
#access：http协议传输
#dst：目标端口（输出端口）
#demux：编码格式
sudo raspivid -o - -rot 180 -t 0  -w 1920 -h 1080 -fps 30|cvlc -vvv stream:///dev/stdin --sout '#standard{access=http,mux=ts,dst=:9000}' :demux=h264

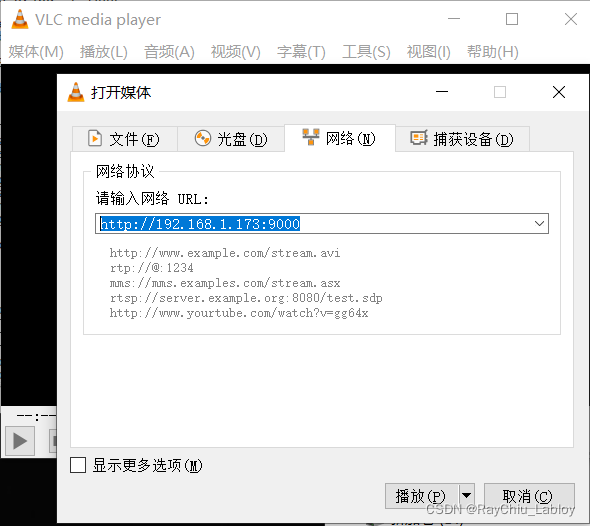

然后在windows里VLC客户端打开媒体->网络串流，设置访问地址：
