使用word绘制钟表刻度表盘

本文同步更新与我的个人博客：https://blog.hizrd.top，欢迎访问！
本文在我的个人博客上的链接：点击进入

前言

手里有个闲置的表芯，便打算打印个表盘装上，找了很多，发现没有合适的表盘图片，便打算自己画一个。

---

用到的软件

Word 2016

---

步骤

一、

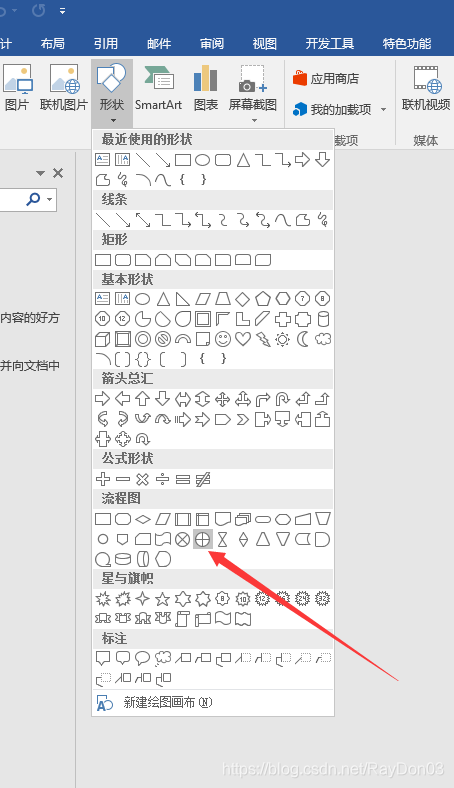

插入一个形状，如图

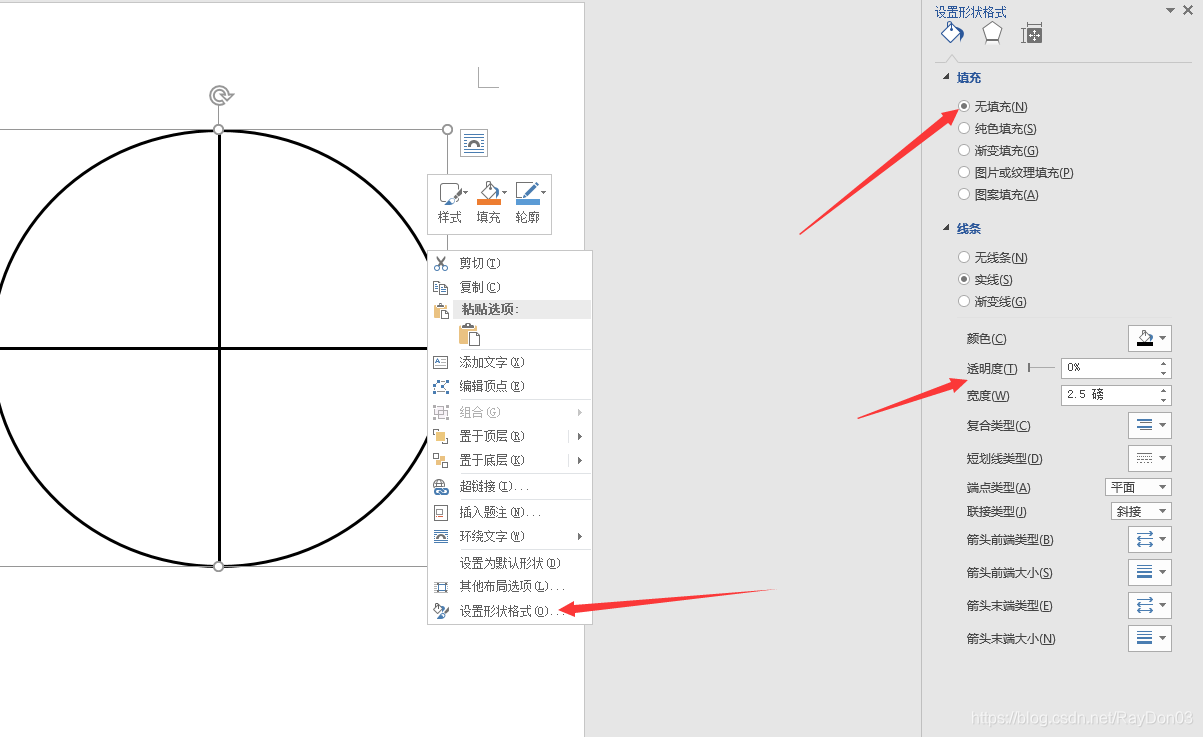

调整一下形状格式，设为无填充，可以自己调整一下线条颜色和宽度

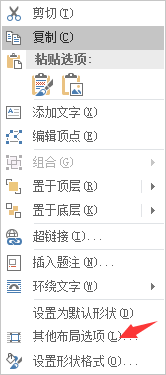

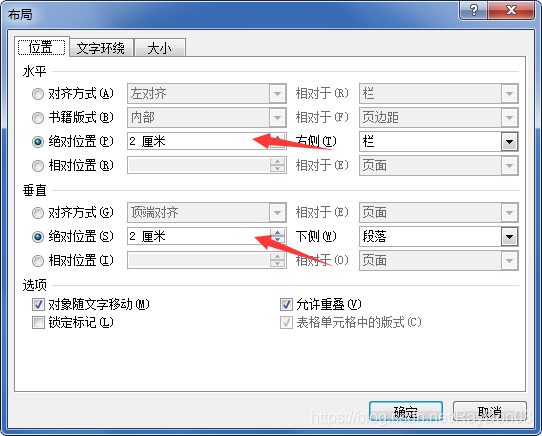

查看并记住这个形状的绝对位置，以后会用到

二、绘制整点刻度

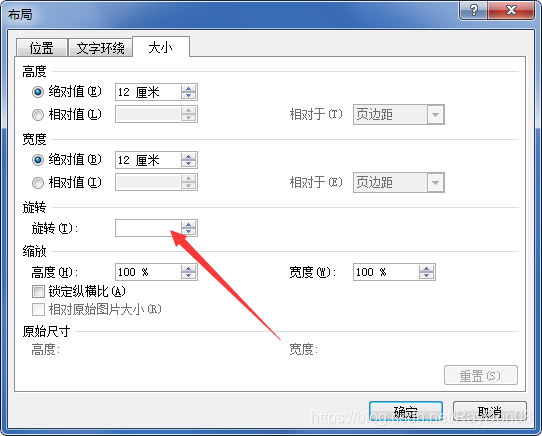

对图像进行复制，先复制2个，然后进行旋转，分别旋转30度、60度，旋转的同时要把复制后的形状绝对位置设置成一样的，这样才能完全重合。

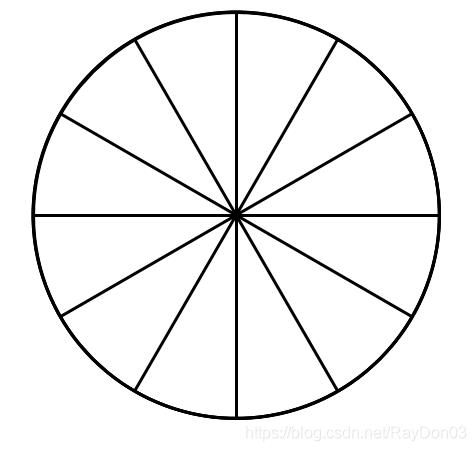

旋转后会得到一个这样的图形

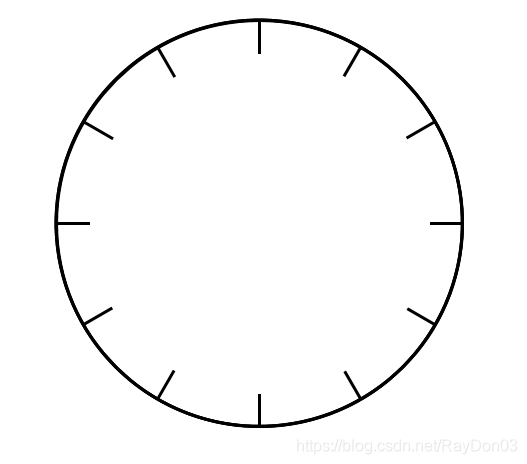

会发现中间的线条是多余的，插入一个小一些的圆，要填充为白色，然后设置绝对位置，这个绝对位置与大的是不一样的， 应根据直径的不同而调整，使它在正中间。就可以得到这样的形状。

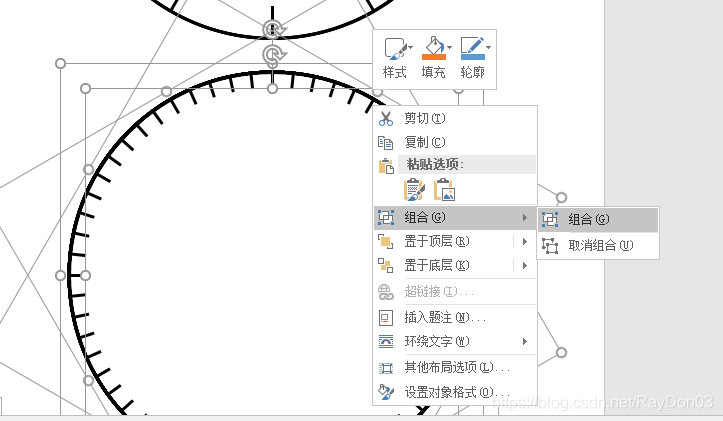

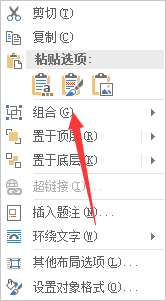

最后，按下ctrl，同时选择他们，把他们进行组合，就成为一个整体了。

三、制作分刻度

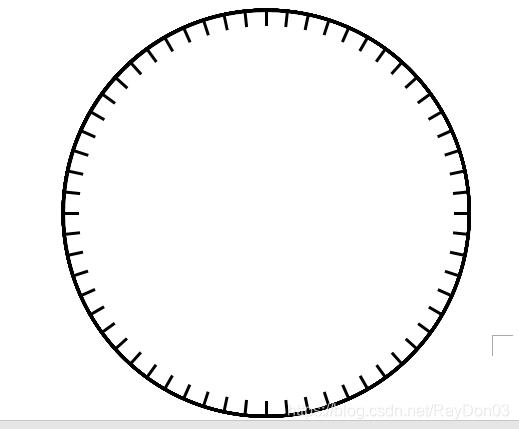

这个与上面的方法差不多，大小要设置成一样的，主要是旋转是分别旋转6、12、18、24度，中间进行填充的时候中间的圆要比上图的大，才能让刻度更短。做好之后是这样的。

在制作时，可以先组合一部分，再继续旋转，这样会快很多。

四、组合

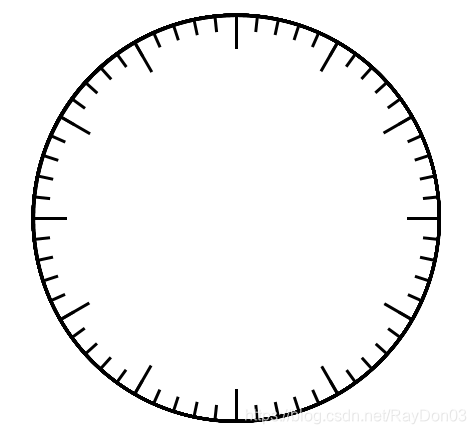

把二、三步得到的图形组合在一起就好了，组合时要移动整体，不要把刚才做好的拆开了。不要使用鼠标去移动使它重合，这样不准确，把绝对位置设置一样就完全重合了。还有，要把分刻度盘放在底层，否则会把整点刻度盘遮挡。
组合后就可以随便移动，调整大小，添加数字等其他东西了

下载

下载已经绘制好的 点击下载

完

word是非常强大的，很多东西都可以用它来完成，还有更多的地方等着你去发现。
