MATLAB中基于FFT滤波的谐波分析与应用

在处理复杂信号与数据时，频域分析成为一项不可或缺的环节。尤其是对电气中的电压电流波形进行谐波分析，或者从大量数据中提取特定频段的信息，MATLAB提供了强大的工具。本文将介绍如何使用MATLAB的FFT（快速傅里叶变换）滤波技术，对Simulink模型中示波器的波形数据或外部的Mat数据、CSV数据进行谐波分析，以及如何进行特定频段的清除和提取。

一、FFT滤波技术基础

FFT是一种用于计算离散信号频谱的算法。在MATLAB中，FFT函数可以快速将时域信号转换为频域信号，从而进行谐波分析。FFT滤波器的基本原理是将输入信号分解成不同频率分量的组合，然后根据需求对特定频段进行操作。

二、基于MATLAB的FFT滤波应用

1. 谐波分析：
   对于Simulink模型中示波器的波形数据或外部数据，首先使用MATLAB读取数据。然后应用FFT算法对数据进行转换，得到频域内的信息。通过分析频谱图，可以清晰地看到各次谐波的分布情况。

2. 频段清除：
   当需要清除某一特定频段（如140Hz-150Hz）的谐波时，可以通过设计带阻滤波器来实现。在MATLAB中，可以使用滤波器设计工具或直接编写代码来生成所需的滤波器系数。然后将这些系数应用于FFT滤波器，实现对特定频段的清除。

3. 自定义频段数据提取：
   对于需要提取的特定频段信号，可以采用带通滤波器或使用窗函数与FFT结合的方法。窗函数可以在频域内定义所需的频段范围，然后通过FFT逆变换提取出该频段的数据。

三、优点与不足

优点：

• 波形处理后无相位滞后，保证了信号的实时性。
• 幅值衰减可补偿，提高了信号的准确性。
• 对已有数据进行处理，提高了工作效率。

不足：

• 不支持实时滤波，可能无法及时反映信号的动态变化。
• 对于复杂的信号处理任务，可能需要更高级的算法和技术支持。

四、图示分析

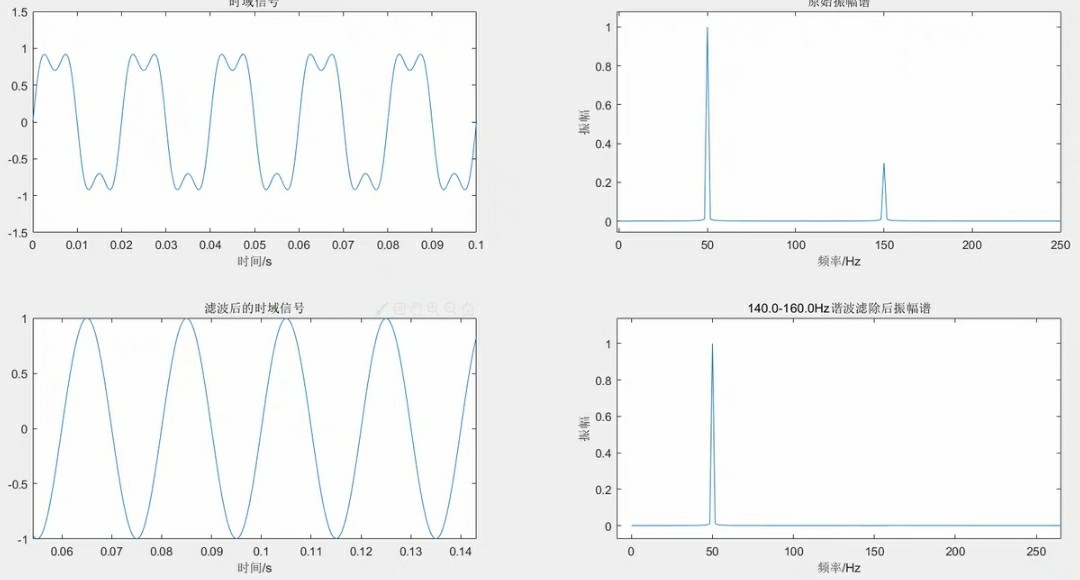

图一展示了信号在经过140Hz-150Hz频段谐波清除前后的时域及频谱对比图。通过对比可以看出，清除后的信号在该频段的谐波成分明显减少，而其他频段的信号保持不变。图三则是对给定数据进行特定频段信号提取的示例，展示了如何从原始数据中准确提取出所需频段的信息。

五、总结

基于MATLAB的FFT滤波技术为谐波分析提供了强大的工具。通过该技术，我们可以方便地对Simulink模型中的波形数据或外部数据进行处理，实现对谐波的精确分析和特定频段的清除与提取。尽管存在一些不足，如不支持实时滤波等，但该技术仍然在信号处理领域发挥着重要作用。随着技术的不断发展，相信未来会有更加先进的算法和技术来弥补这些不足，为信号处理提供更加高效、准确的方法。
基于matlab的FFT滤波，可以实现对simulink模型中示波器的波形数据或者外部mat数据、csv数据进行谐波分析(FFT)和自定义频段清除，对已有数据特定频段的数据进行提取也可以。
优点是滤波前后波形无相位滞后，幅值衰减可补偿，不足之处在于不支持实时滤波。

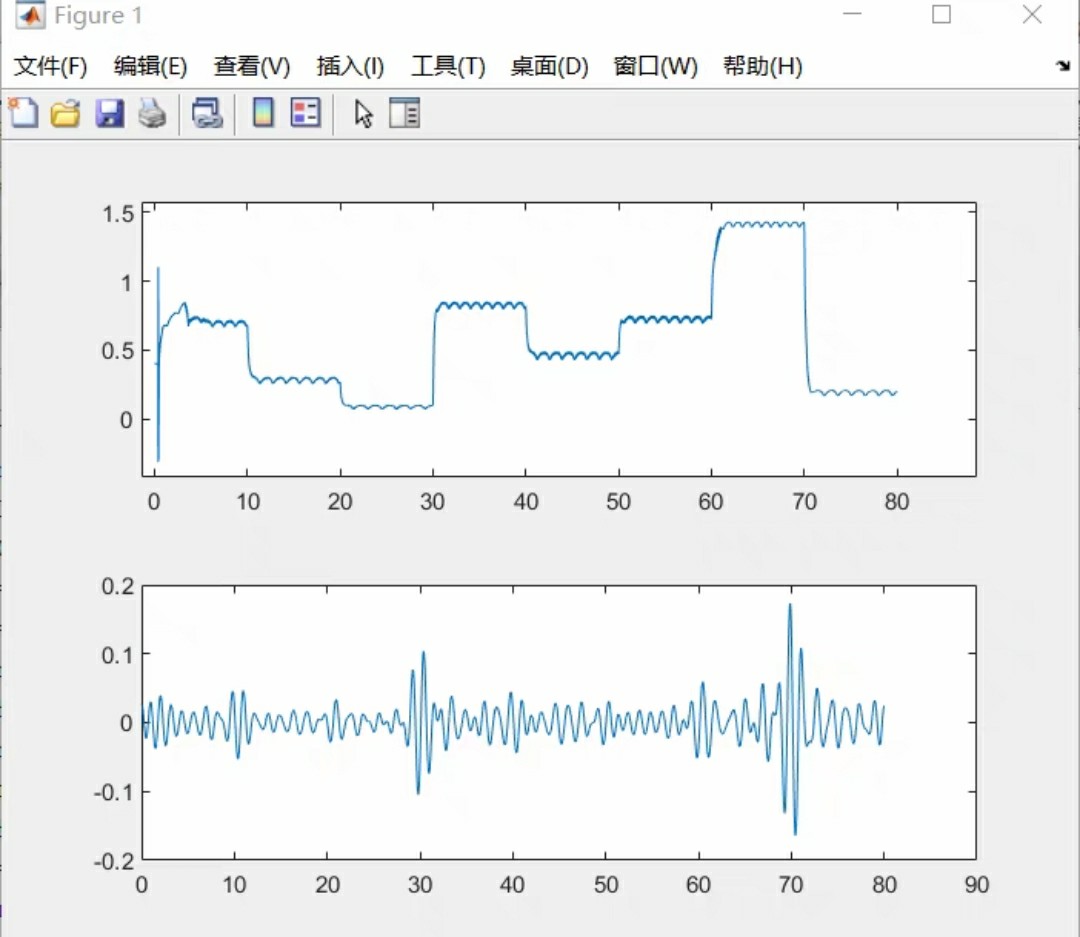

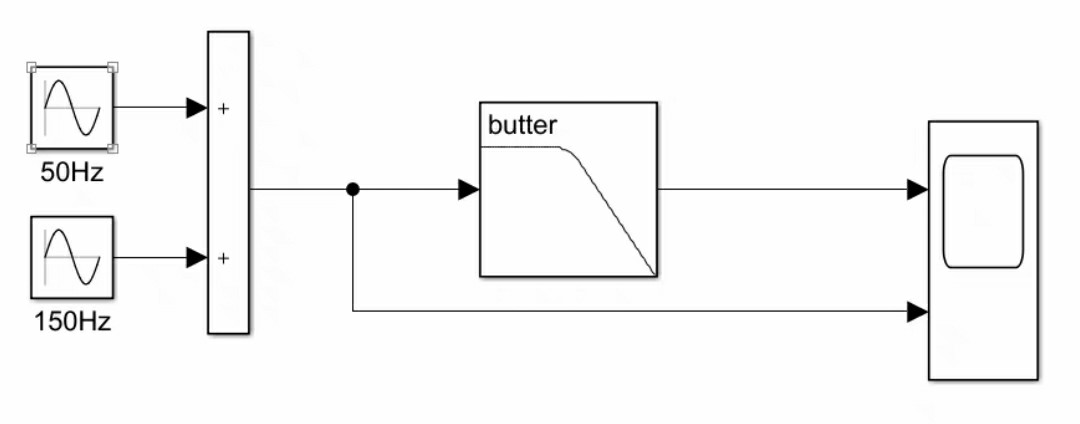

图一是将图二的信号(含三次谐波)进行140hz-150hz频段谐波清除前后的时域及频谱图，图3是对给定数据进行特定频段信号提取。
