UML图箭头和实线虚线到底什么意思

简单记录UML图中虚线、实线、空心箭头、实心箭头之间的关系

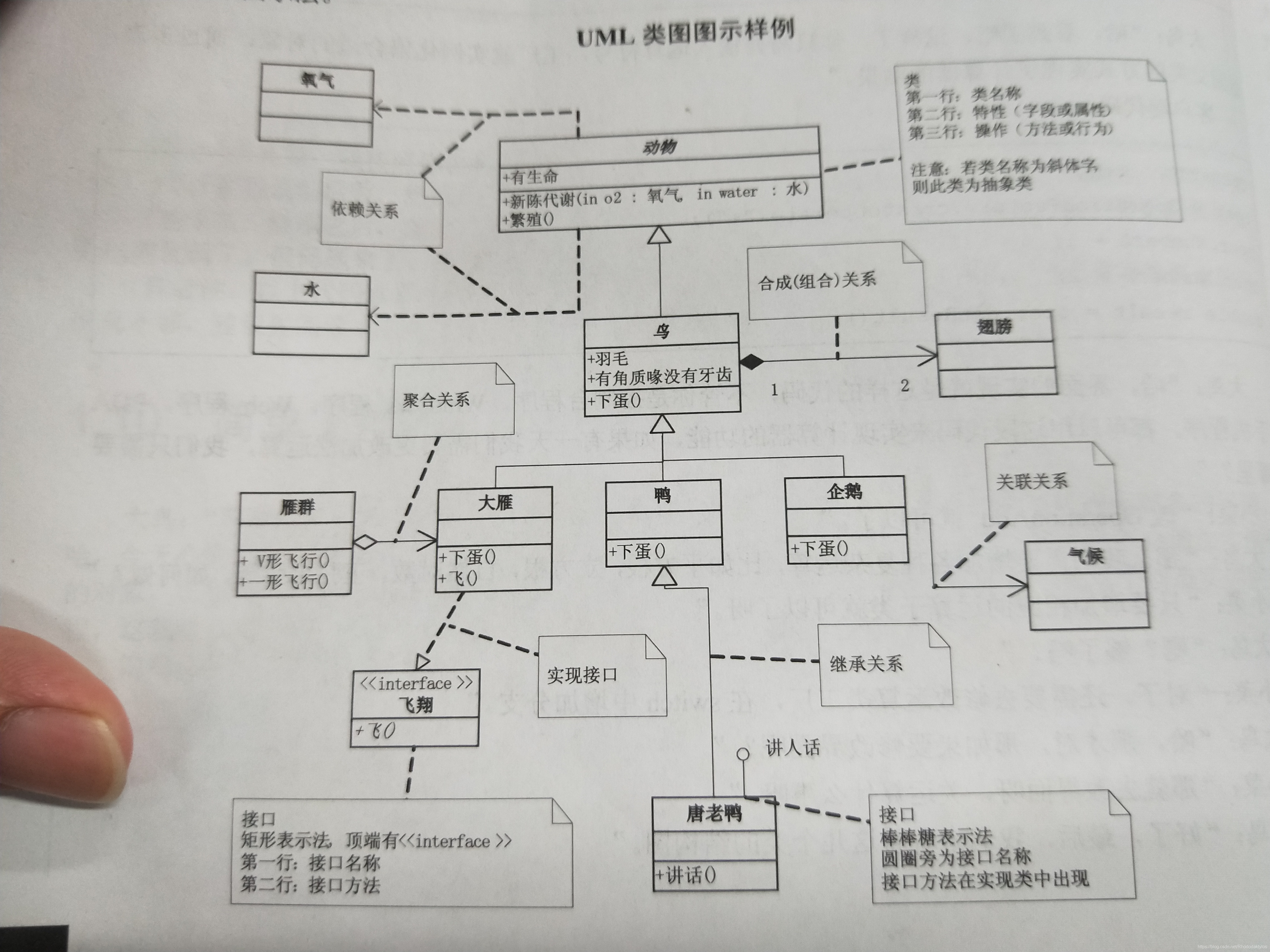

我们会发现上图中构成会有实心三角形+虚线、实心三角形+实线、空心三角形+虚线、空心三角形+实线

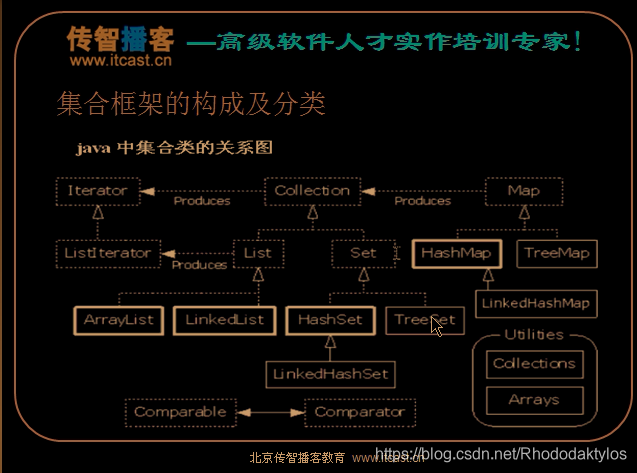

我们会发现，在这张图中，我们看到的是空心三角形+虚线、空心三角形+实线、箭头+实线、箭头+虚线，并没有图1所示的实心三角形+虚线、实心三角形+实线。

我们在学习和阅读中所能看到的就是这些箭头表示，那么到底什么符号代表什么意思呢？

继承关系

继承关系所用到的就是空心三角形+实线

实现关系

实现关系用到的就是空心三角形+虚线

关联关系

关联关系用到的就是图2所示的实心箭头+实线，也可以是图1 中所示的实心三角形+实线

依赖关系

依赖关系用到的是图2所示的实心箭头+虚线，也可以是图1所示的实心三角形+虚线

关联关系下细分

1. 组合关系：用的是实心菱形表示，由关联主体指向被关联的部分，菱形处于关联主体的位置。这种关联作用是一种强拥有关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样（摘自大话设计模式第一章定义）。在图2 中鸟类和翅膀类就是属于这种关系，如果鸟类没有翅膀那就不叫鸟了，那么翅膀类不存在鸟类也就消亡。

2. 聚合关系：用的是空心菱形表示，由关联主体指向被关联的部分，菱形处于关联主体的位置。这种关联作用是一种弱拥有关系，体现的是A对象可以包含B对象，但是B对象不是A对象的一部分（摘自大话设计模式第一章定义）。在图2 种雁群类和大雁类是这种关系，雁群是由许多大雁组成的，但是某一只大雁不在雁群，不会影响在整个雁群的存在。
