一、功能介绍

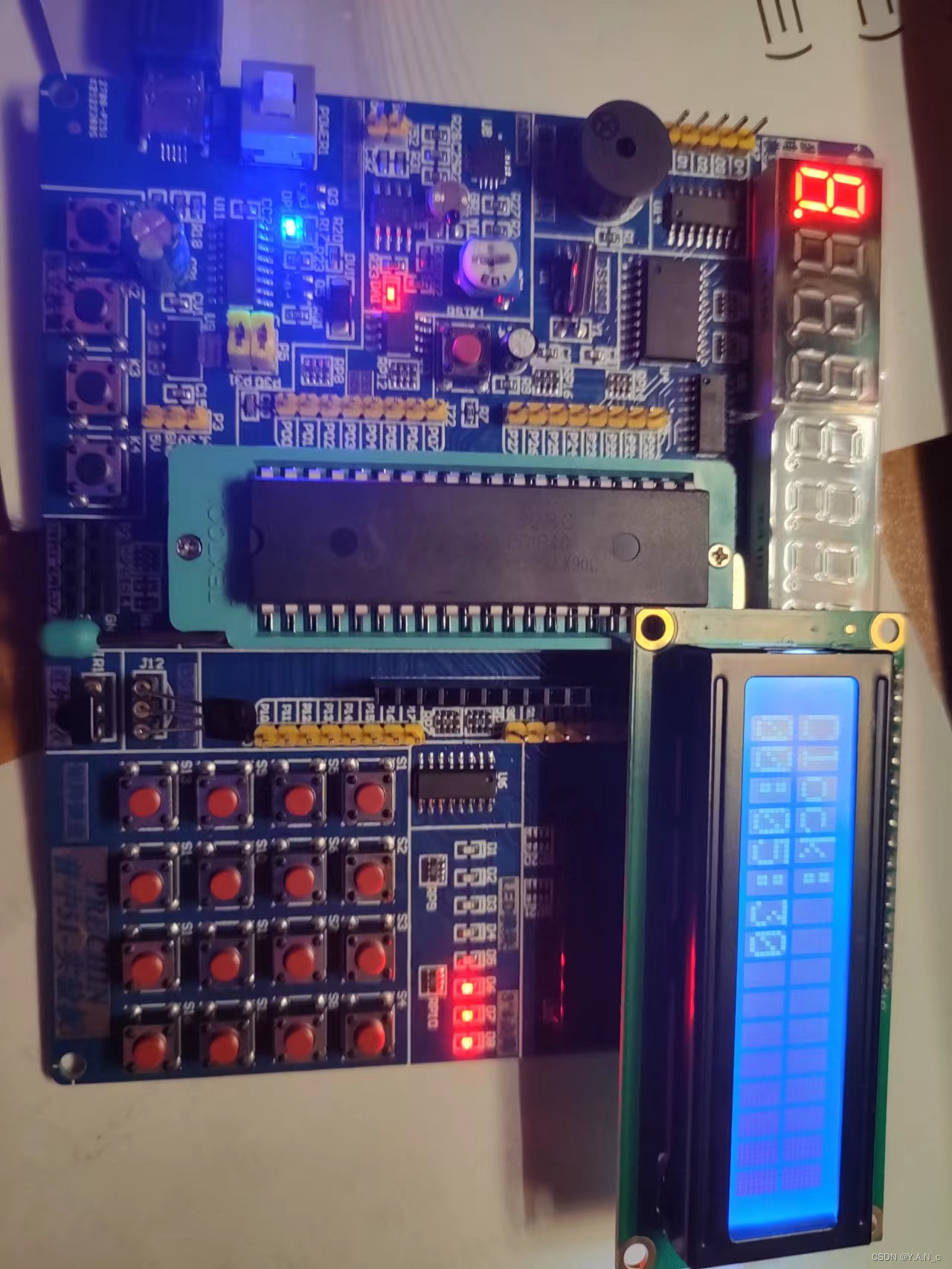

基于LCD1602显示屏的自制秒表，可完成计时，暂停，继续，清零功能

二、程序设计

1、延时函数

1.1、实现功能

输入参数为延时时间长度，单位为毫秒，用于短暂延时

1.2、设计原理

从STC-ISP 中生成的延时1ms的代码修改得到的延时任意时间的函数

1.3、代码实现

/**
  * @brief 延时函数
  * @param  延迟的时间xms
  * @retval 无
  */

void Delay(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
  while(xms)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}

}

2、独自按键函数

2.1、实现功能

检测四个独立按键按下，并返回对应按键的键码，从左至右依次为1、2、3、4

2.2、设计原理

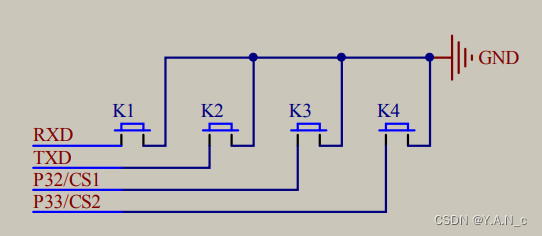

开发板原理图显示四个开关接在P3_0~P3_3四个I\0口，按键检测按下时为低电平，因此只需做个低电平判断返回设置的对应键码即可

2.3、代码实现

	unsigned char KeyNumber = 0;
	if(P3_1 == 0){Delay(20);while(!P3_1);Delay(20);KeyNumber = 1;}
	if(P3_0 == 0){Delay(20);while(!P3_0);Delay(20);KeyNumber = 2;}
	if(P3_2 == 0){Delay(20);while(!P3_2);Delay(20);KeyNumber = 3;}
	if(P3_3 == 0){Delay(20);while(!P3_3);Delay(20);KeyNumber = 4;}

3、LCD1602功能函数

LCD1602功能函数有初始化、显示字符、显示无符号/有符号数字、显示字符串等等

函数声明模块

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

本次用到的LCD1602显示函数有LCD_Init、LCD_ShowString、LCD_ShowNum

代码实现段

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

4、定时器初始化函数

4.1、实现功能

定时器初始化，计时时间为1ms跳转到中断函数

4.2、设计原理

定时器计数为8位最高到65535溢出，将八位计数值初值设置为64535即可完成一次1ms的计时

	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值

配置定时器工作模式寄存器，使其工作在16位计数，并将其余位置零

	TMOD = TMOD & 0XF0;    //低四位置零，高四位不变
	TMOD = TMOD | 0X01;    //最低位置1，高四位不变

配置定时器控制寄存器使定时器允许计数

	TR0 = 1;
	TF0 = 0;

配置中断允许控制寄存器使中断开关闭合，配置中断优先级控制寄存器为0

	ET0 = 1;
	EA = 1;
	PT0 = 0;

4.3、代码实现

#include <REGX52.H>

/**
  * @brief 定时器初始化，计时时长1MS
  * @param  无
  * @retval 无
  */

void Timer0Init()
{
	TMOD = TMOD & 0XF0;    //低四位置零，高四位不变
	TMOD = TMOD | 0X01;    //最低位置1，高四位不变
	TR0 = 1;
	TF0 = 0;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	ET0 = 1;
	EA = 1;
	PT0 = 0;
}

6、中断函数

6.1、实现功能

LEDMode为1时，进行秒数累积，进行越界判断，完成时分秒计数

6.2、设计原理

定时器初始化后每1ms进行一次中断，每次进入中断函数重新给定时器八位计数赋初值

	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值

在中断函数内部定义计数变量T0Count，用于记录中断次数，在秒表工作时每1000ms将Sec++，并依次进行越界判断计数Min，Hour

if(T0Count == 1000)
	{
		T0Count = 0;
		if(LEDMode == 1)
		{
			Sec++;          //秒数计时
			if(Sec == 60)   //越界判断，完成计时功能
			{
				Sec = 0;
				Min++;
				if(Min == 60)
				{
					Min = 0;
					Hour++;
					if(Hour == 24)
						Hour = 0;
				}
			}
		}
	}

6.3、代码实现

写的有些啰嗦了但还是附上完整代码

void Timer0_Routine()   interrupt 1
{	static unsigned int T0Count;
	T0Count++;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	if(T0Count == 1000)
	{
		T0Count = 0;
		if(LEDMode == 1)
		{
			Sec++;          //秒数计时
			if(Sec == 60)   //越界判断，完成计时功能
			{
				Sec = 0;
				Min++;
				if(Min == 60)
				{
					Min = 0;
					Hour++;
					if(Hour == 24)
						Hour = 0;
				}
			}
		}
	}
}

5、主函数设计

5.1、实现功能

初始化定时器，接收按键检测返回值，实现计数显示和暂停继续和清零功能

5.2、设计原理

定义和初始化

unsigned char Sec,Min,Hour,KeyNum,Mode;   //定义变量 时分秒 按键键码

	LCD_Init();      //LCD初始化
	Timer0Init();    //定时器初始化

	LCD_ShowString(1,1,"Clock:");   //首行显示

检测到按键且键码为1时，让Mode++，到2清0，使其一直工作在0、1、0、1..两种状态，按下时计数，在按下停止计数，再次按下继续计数

if(KeyNum == 1)
{
	Mode++;
	if(Mode == 2)Mode = 0;
}

按键按下且键码为2时，时间都清0，且工作在暂停模式，再次按下继续/暂停键，重新开始计数

            if(KeyNum == 2)
			{
				Sec = 0;
				Min = 0;
				Hour = 0;
				Mode = 0;
			}

显示当前计数

		LCD_ShowNum(2,1,Hour,2);		//显示时
		LCD_ShowString(2,3,":");
		LCD_ShowNum(2,4,Min,2);		//显示分
		LCD_ShowString(2,6,":");
		LCD_ShowNum(2,7,Sec,2);		//显示秒

5.3、代码实现

附上完整代码

#include <REGX52.H>
#include"Delay.h"
#include"LCD1602.h"
#include"Timer0Init.h"

unsigned char Sec,Min,Hour,KeyNum,Mode;   //定义变量 时分秒 按键键码

void main()
{
	LCD_Init();      //LCD初始化
	Timer0Init();    //定时器初始化

	LCD_ShowString(1,1,"Clock:");   //首行显示

	while(1)
	{
		KeyNum = Key();
		if(KeyNum)
		{
			if(KeyNum == 1)
			{
				Mode++;
				if(Mode == 2)Mode = 0;
			}
			if(KeyNum == 2)
			{
				Sec = 0;
				Min = 0;
				Hour = 0;
				Mode = 0;
			}
		}
		LCD_ShowNum(2,1,Hour,2);		//显示时
		LCD_ShowString(2,3,":");
		LCD_ShowNum(2,4,Min,2);		//显示分
		LCD_ShowString(2,6,":");
		LCD_ShowNum(2,7,Sec,2);		//显示秒
	}
}

void Timer0_Routine()   interrupt 1
{	static unsigned int T0Count;
	T0Count++;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	if(T0Count == 1000)
	{
		T0Count = 0;
		if(Mode == 1)
		{
			Sec++;          //秒数计时
			if(Sec == 60)   //越界判断，完成计时功能
			{
				Sec = 0;
				Min++;
				if(Min == 60)
				{
					Min = 0;
					Hour++;
					if(Hour == 24)
						Hour = 0;
				}
			}
		}
	}
}
