网络基础-路由器工作原理

一、路由概述:

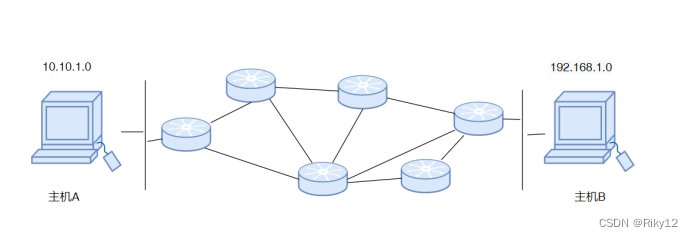

1.路由:从源主机到目标主机的转发过程。

在这里插入图片描述

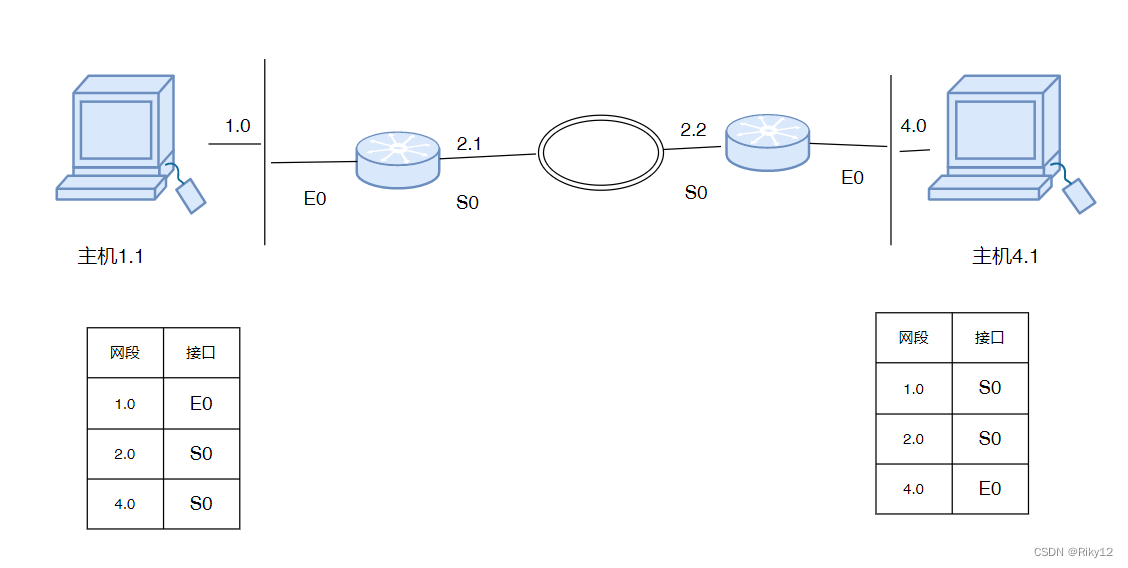

二、路由器的工作原理:

1.根据路由表转发数据:

当一个数据包经过路由器,路由器会根据目的IP地址去查找路由表,根据路由表的配置,寻找转发数据的出口。
在这里插入图片描述

2.作用:

(1)转发数据包
(2)选择最佳路径转发数据包
选择最佳路径

三、路由表的形成:

1.路由表:

(1)路由器中维护路由条目的集合
(2)路由器根据路由表做路径选择

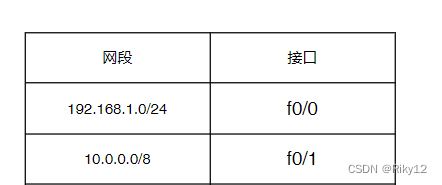

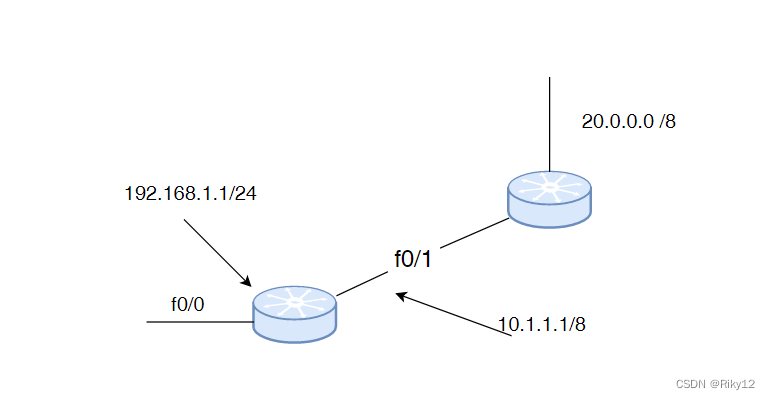

2.路由表形成:

在这里插入图片描述
在这里插入图片描述
(1)直连网段:交换机端口(端口要是UP状态)上配置IP地址,路由器会自动学习端口上的网段。
(2)非直连网段:

3.静态路由:

(1)是由管理员配置的单向路由
(2)缺乏灵活性
(3)默认路由是一种特殊的静态路由

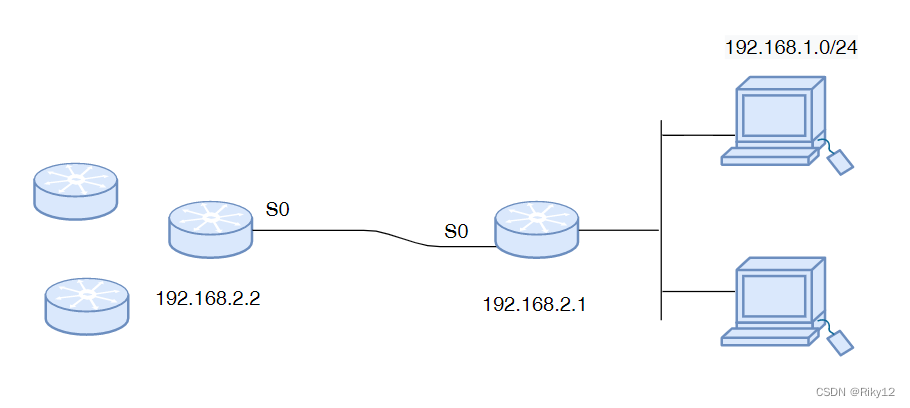

(4)下一跳地址:距离网关地址最近的另外一台路由器的接口地址,下一跳不在自己网关路由器上,在靠他最近的路由器上。

在这里插入图片描述

4.实验过程:

  • PC1和PC2如何通信?

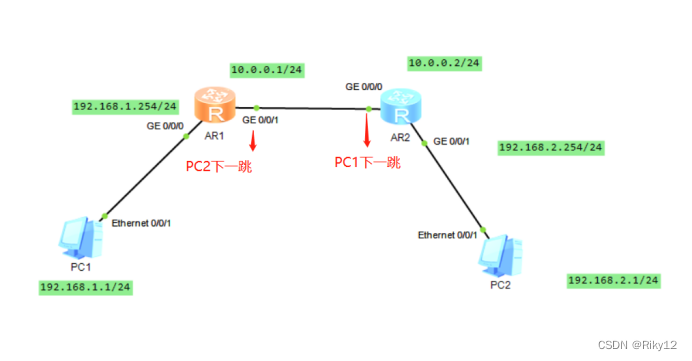

    ① 新建拓扑:
    在这里插入图片描述

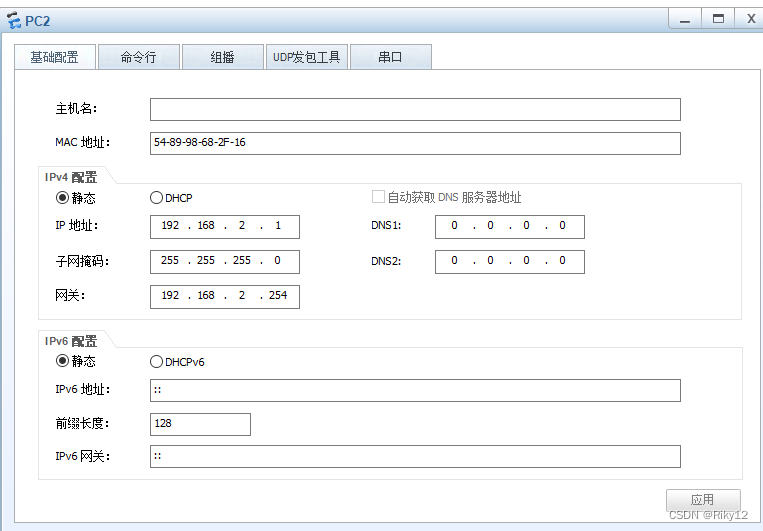

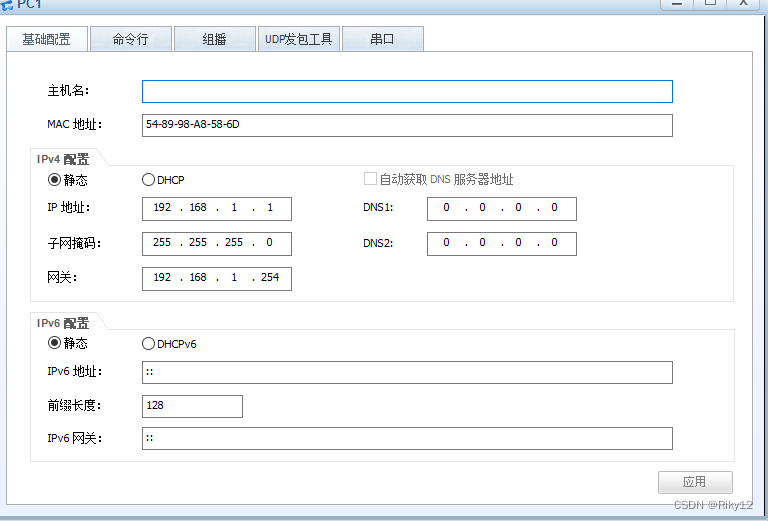

    ② 配置IP地址和网关:
    在这里插入图片描述
    在这里插入图片描述

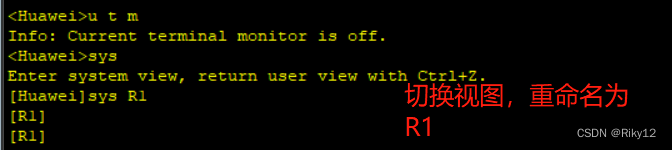

    ③ 关闭提示信息后修改路由器名称命令:sys name
    在这里插入图片描述

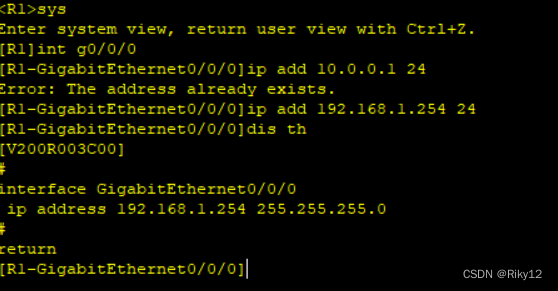

④ 配置IP地址和子网掩码并查看配置情况:
在这里插入图片描述

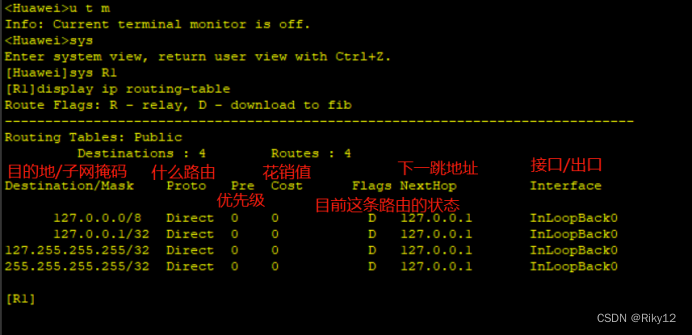

⑤ 查看路由表:display ip routing-table
在这里插入图片描述

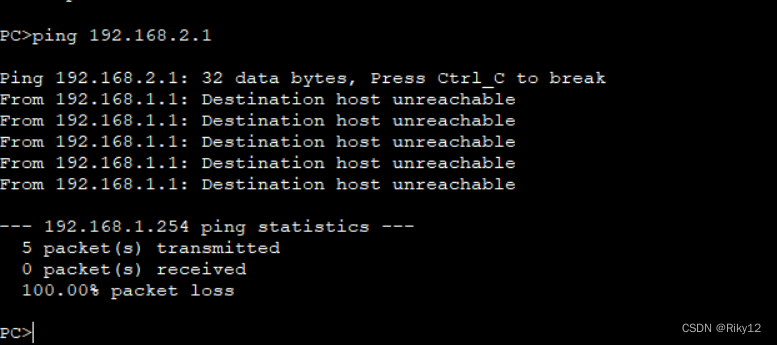

⑥ ping:
在这里插入图片描述

四、源目地址变化:

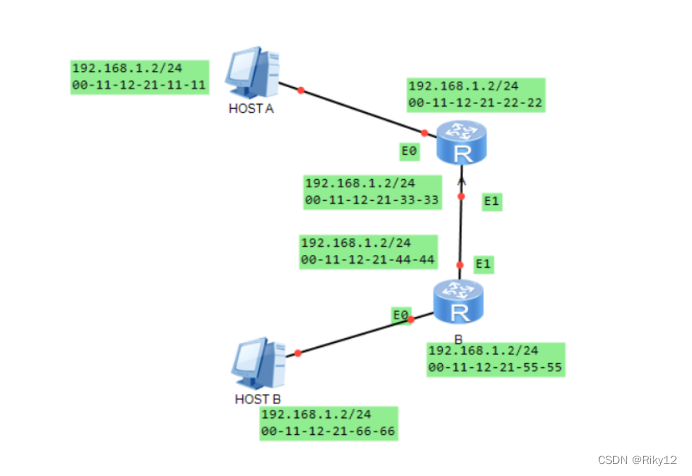

1.主机A如何与主机B通讯?

在这里插入图片描述

2.封装过程:

主机A 会封装一个数据包:
源IP地址: 192.168.1.2
目的地址: 192.168.2.2
源mac地址: 11-11
目的mac地址 22-22
这个数据包只能到达网关
数据包 到达路由器A的E0口,拆包分析其中的ip地址,然后根据路由表转发数据包。
会重新封装数据包:
源IP地址: 192.168.1.2
目的地址: 192.168.2.2
源mac地址: 33-33
目的mac地址:44-44
第二数据包会到达 路由器B的 E1口拆包分析其中的ip地址,然后根据路由表转发数据包会重新封装数据包
源IP地址: 192.168.1.2
目的地址: 192.168.2.2
源mac地址: 55-55
目的mac地址 66-66
