编解码格式 -- H264

---

MPEG编解码格式

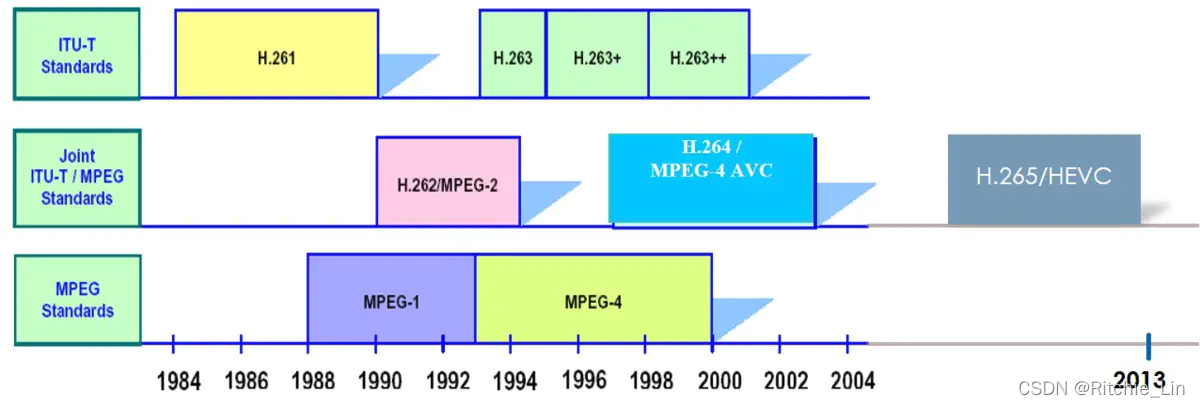

历史

ITU-T制定的编解码标准是H.xxx。
而MPEG制定的编解码标准是MPEG-x。
后面两个组织从H262/MPEG-2开始统一制定标准，但是在自己标准中延续自己组织的命名。

对应关系

组织	标准	标准	标准
ITU-T	H.262	H.264	H.265
ISO	MPEG-2	MPEG-4 AVC	HEVC

！！注意：
常说的MPEG-4指的是MPEG-4 part2，而AVC是MPEG-4 part10(MPEG-4 part的扩展)，两者是不同的。

---

H264编解码原理

视频数据能被大量压缩的原因

主要有以下四点：

• 时间冗余：视频相邻的两帧之间内容相似，存在运动关系
• 空间冗余：视频的某一帧内部的相邻像素存在相似性
• 视觉冗余：观众的视觉系统对视频中不同的部分敏感度不同
• 编码冗余：视频中不同数据出现的概率不同

H264视频编码常见名词

帧（frame）

1. 帧是指一副图像的一场或一帧可用来产生一个编码图像。
2. 帧有以下几种类型：
   I帧：能够独立完成编解码的视频帧
   P帧：参考此帧之前的帧进行编解码的视频帧
   B帧：参考此帧前后的帧进行编解码的视频帧

场（field）

1. 在早期电视中，为减少大面积闪烁现象，把一帧分成两个隔行的场(Top field, Bottom field)。
2. 根据编码单位分为帧编码和场编码。
   在帧编码中，参考单位为帧图像，采用帧运动补偿，两个场是联合编码；
   在场编码中，参考单位为场图像，采用场运动补偿，两个场分别编码。

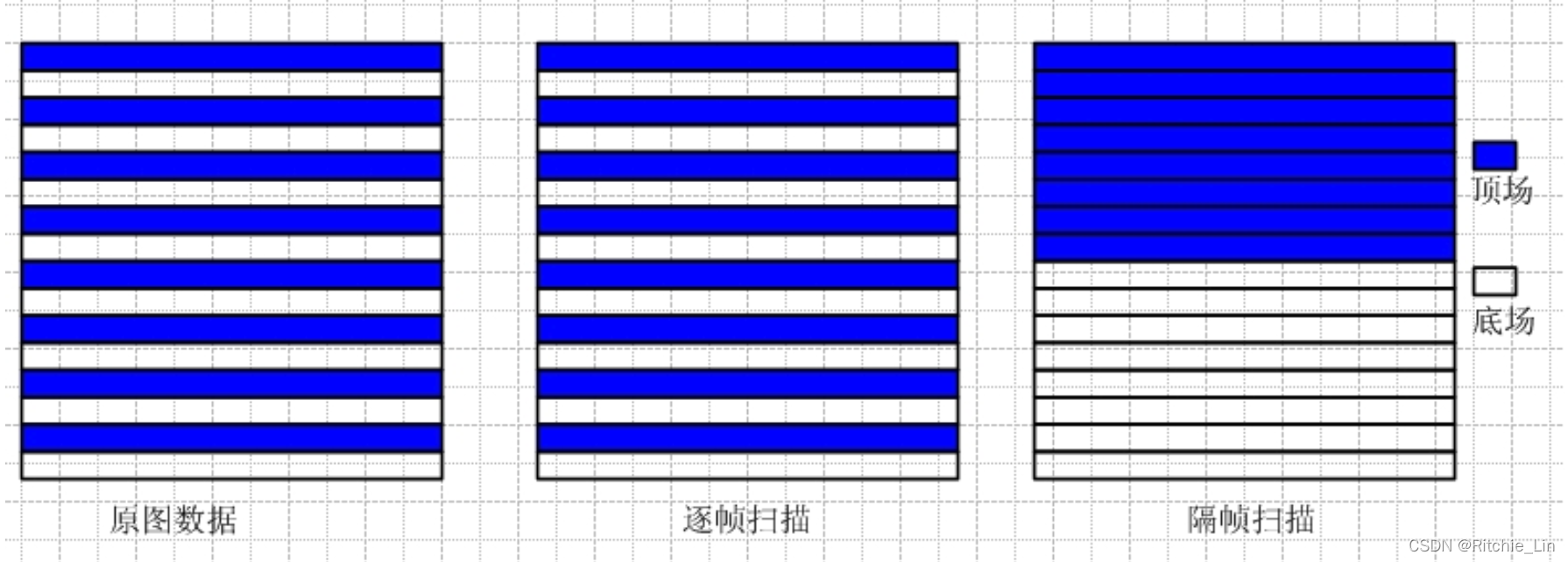

   以下是逐行扫描和隔行扫描的数据存储方式：


片（slice）

1. 每帧图像(frame)被编码成一个或多个片。一个片通常被打包进一个NALU中。
2. 片分为I片、B片、P片、SP片(按照不同参考帧重构出相同的图像帧，用于不同编码码流间的切换)和SI片(特殊类型的编码宏块)。

   I片：只包含I宏块，只能帧内预测。
   P片：只包含P宏块和I宏块，可以帧内预测和帧间预测。
   B片：只要包含B宏块，可以帧内预测和帧间预测。
   SP片：包含P宏块，有可能有I宏块，用于不同编码流之间进行切换。
   SI片：包含SI宏块（一种特殊类型的帧内编码宏块），用于不同编码流之间进行切换。


3. 片的目的是为了限制误码的扩散和传输，使同一帧图像的编码片间是独立的。
   帧内某片的预测不能以其它片中的宏块为参考图像，这样某一片中的预测误差才不会传播到其它片中去。(？？)

宏块（macro block）

1. 宏块是H.264编码的基本单位，一个片通常划分成若干宏块组成。一个宏块由一个16×16像素点组成。
2. 分为I、P、B宏块：
   I 宏块 : 利用从 当前片中已解码的像素 作为参考进行帧内预测。
   （也就是不能取其它片中的已解码像素作为参考进行帧内预测）
   P宏块: 利用 前面已编码图象 作为参考图象进行 帧间预测。
   B宏块: 利用 双向的参考图象（前面帧和后面帧）进行帧间预测。

序列（GOP）

1. 序列是指一组内容差异不大的图像编码后生成的一串数据流。

   何为内容差异不大？
   -->相邻的几幅图像，(数量上)只有 10% 以内的像素有差别，且亮度差值变化不超过2%，而色度差值的变化只有1%以内


2. 一个序列的第一个图像通常为IDR图像(立即刷新图像)

序列参数集 SPS(Sequence Parameter Set )

描述一个连续编码视频序列的参数。
如标识符 seq_parameter_set_id、帧数及POC的约束、参考帧数目、分辨率、帧率和帧场编码模式选择标识等等。

图像参数集 PPS(Picture Parameter Set )

描述一个序列中某一幅图像或者某几幅图像的参数。
