VisionPro是康耐视（Cognex）公司开发的机器视觉软件平台，广泛用于工业检测、定位、测量等场景。其脚本开发（通常使用VB.NET或Cognex的C# API）是自动化视觉任务的核心。以下是VisionPro脚本开发的详细指南，涵盖脚本使用、规范化开发流程、调试技巧及常见问题解决。

1. VisionPro脚本开发基础

1.1 开发语言与工具

语言选择：VisionPro主要支持VB.NET和C#，推荐使用C#（更现代，兼容性更好）。
开发环境：Visual Studio（集成VisionPro SDK）。
核心命名空间：
csharp
using Cognex.VisionPro; // 核心视觉库 using Cognex.VisionPro.ImageFile; // 图像处理 using Cognex.VisionPro.ToolBlock; // 工具块操作

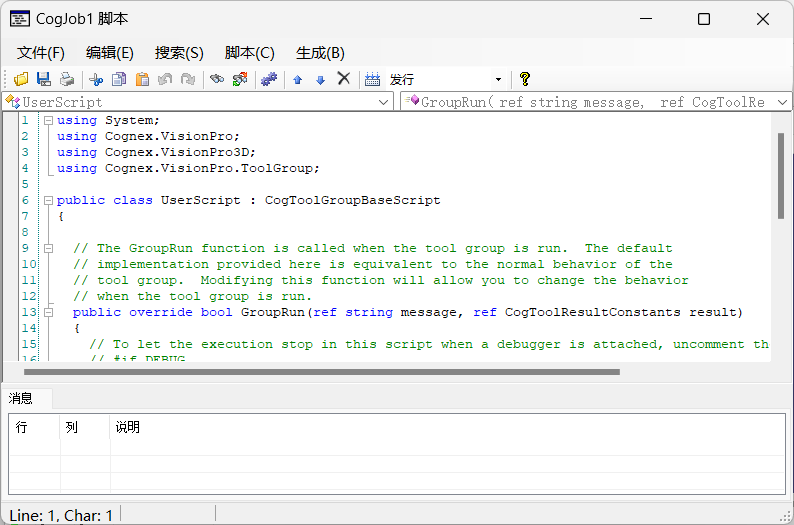

1.2 脚本结构

典型的VisionPro脚本流程：

初始化硬件（相机、光源、IO）。
图像采集（从相机或加载图像文件）。
图像处理（工具链：Blob分析、Caliper、PatMax等）。
结果判断与输出（通过/失败，数据记录）。
资源释放（避免内存泄漏）。

1.3 示例脚本（C#）

csharp

// 加载图像 CogImageFileTool imageTool = new CogImageFileTool(); imageTool.Open("C:/test.bmp"); ICogImage image = imageTool.OutputImage; // 创建工具块（ToolBlock） CogToolBlock toolBlock = new CogToolBlock(); toolBlock.Inputs["InputImage"].Value = image; // 运行工具链 toolBlock.Run(); // 获取结果 double measurement = (double)toolBlock.Outputs["Measurement"].Value;

2. 脚本规范化开发

2.1 代码规范

命名规则：
- 变量/方法：camelCase，类/接口：PascalCase。
- 工具块输入输出变量名需与VisionPro工程一致（避免运行时错误）。
模块化设计：
- 将图像采集、处理、结果输出封装为独立方法或类。
- 使用配置文件（XML/JSON）管理参数（如阈值、ROI坐标）。
异常处理：
csharp
try { toolBlock.Run(); } catch (CogException ex) { // 记录错误日志 Logger.Log($"ToolBlock运行失败: {ex.Message}"); // 恢复默认参数 ResetParameters(); }

2.2 资源管理

释放非托管资源：
csharp
// 使用using语句自动释放 using (CogImageFileTool imageTool = new CogImageFileTool()) { imageTool.Open("test.bmp"); // ... }
手动释放：
csharp
if (image != null) { image.Dispose(); image = null; }

3. 脚本调试技巧

3.1 调试工具

Visual Studio调试器：
- 设置断点、单步执行、监视变量。
- 使用Immediate Window快速测试VisionPro API。
VisionPro自带工具：
- CogRecordDisplay：可视化工具链中间结果。
- CogToolBlock Editor：检查工具块输入/输出连接。

3.2 日志与诊断

记录关键步骤：
csharp
public static class Logger { public static void Log(string message) { File.AppendAllText("log.txt", $"{DateTime.Now}: {message}\n"); } }
图像快照保存：
csharp
// 保存失败时的图像用于分析 if (measurement > threshold) { image.Save("fail_image.bmp"); }

3.3 单元测试

模拟输入数据：
csharp
// 使用预设图像测试工具块 CogImageFileTool testImageTool = new CogImageFileTool(); testImageTool.Open("test_case_1.bmp"); toolBlock.Inputs["InputImage"].Value = testImageTool.OutputImage; toolBlock.Run();
结果验证：
csharp
Assert.IsTrue((double)toolBlock.Outputs["Measurement"].Value < 10.0);

4. 常见问题与解决

4.1 脚本运行错误

错误类型：
- CogSecurityTimeoutException：硬件未连接或超时。
- CogToolBlockNotRunnableException：工具块输入未正确绑定。
解决方法：
- 检查硬件连接和权限。
- 使用CogToolBlock.Verify()验证工具块配置。

4.2 性能优化

减少处理时间：
- 限制ROI区域。
- 使用低分辨率图像（缩放或Binning模式）。
并行处理：
csharp
// 使用多线程处理多相机 Parallel.For(0, cameras.Count, i => { ProcessImage(cameras[i].Capture()); });

4.3 参数调优

使用Cognex的AutoTuning工具：
- 自动优化PatMax模板匹配参数。
- 动态调整Blob分析的阈值。

5. 高级应用

自定义算法集成：
csharp
// 将OpenCV算法嵌入VisionPro using OpenCvSharp; Mat cvImage = ((CogImage8Grey)image).ToMat(); Cv2.Canny(cvImage, edges, 50, 150);
与PLC/机器人通信：
- 通过Ethernet/IP或串口发送检测结果。
