pinpoint学习与部署

一、pinpoint简述

架构说明:

Pinpoint-Collector：收集各种性能数据

Pinpoint-Agent：和自己运行的应用关联起来的探针

Pinpoint-Web：将收集到的数据显示成WEB网页形式

HBase Storage：收集到的数据存到HBase中

二、部署

2.1准备工作

注：本事部署所符合的情况是用某一台服务器的pinpoint去监控另一台电脑上的服务

注：以下将pinpoint端所在的服务器简述为pp端，项目所在的服务器简述为poj端

2.1.1poj端

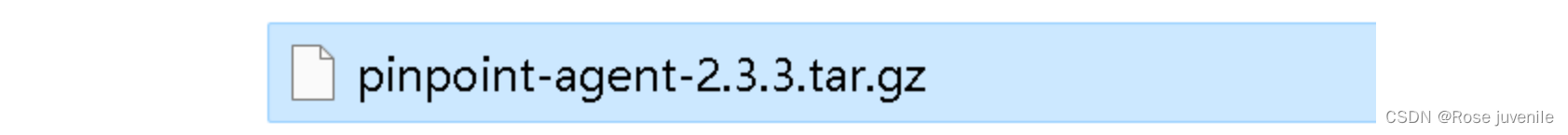

需要在poj端准备好pinpoint-agent，版本如下图所示：

参考的下载地址：[Release v2.3.3 · pinpoint-apm/pinpoint · GitHub

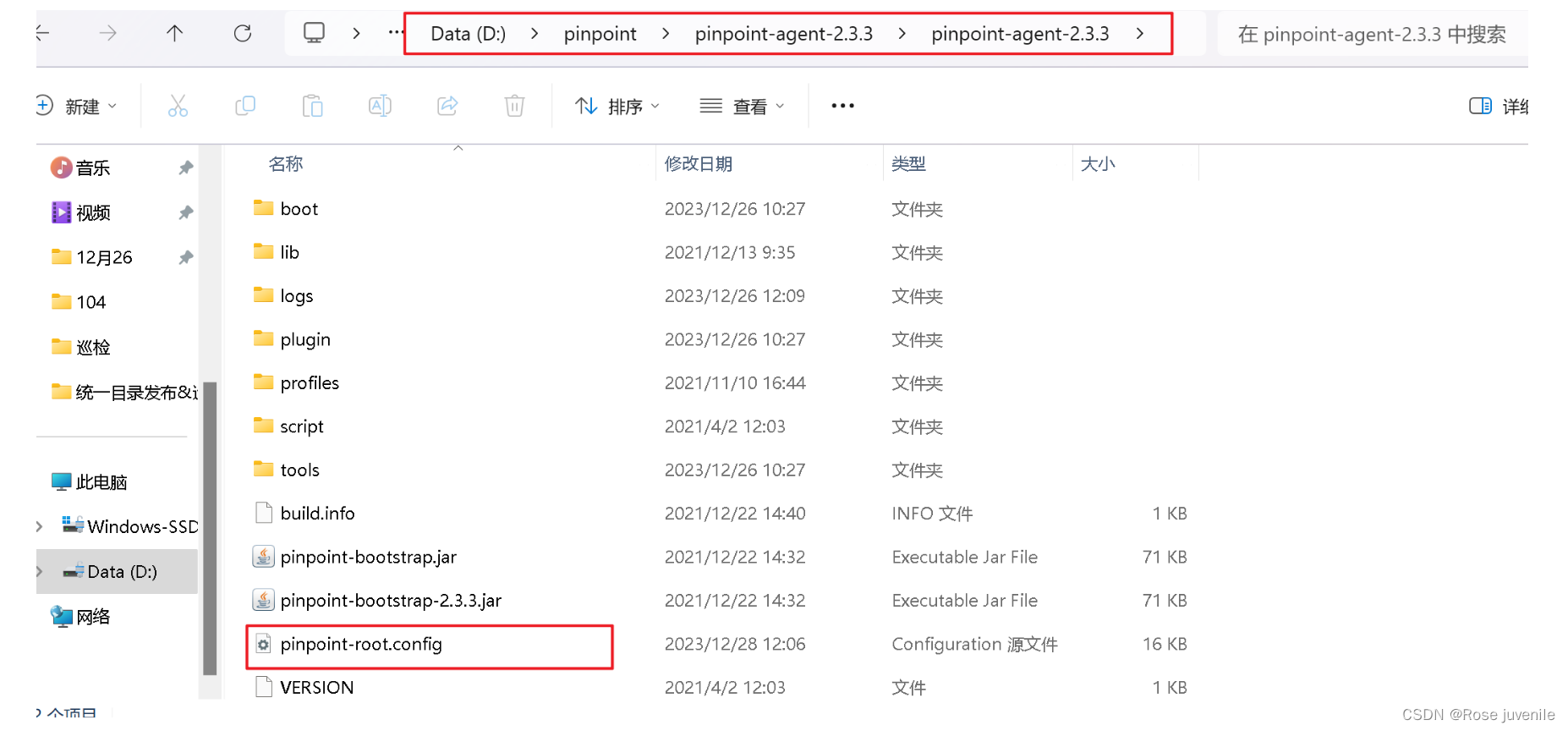

1 解压到随意文件夹

2 pinpoint-root.config 配置

1、profiler.collector.ip=192.168.128.128 #配置dokcer容器主机ip

2、profiler.collector.span.port=29996 #配置端容器端口

3、profiler.collector.tcp.port=29994 #配置端容器端口

4、profiler.collector.stat.port=29995 #配置端容器端口

5、profiler.sampling.rate=1 #配置采样率 一定要改成1 别注释掉

6、profiler.transport.grpc.collector.ip=192.168.80.199 #配置dokcer容器主机ip

7、profiler.applicationservertype=SPRING_BOOT #服务类型可以根据自己的配置 （TOMCAT\SPRING_BOOT）我的是boot

8、profiler.transport.grpc.stat.collector.port=9092

9、profiler.transport.grpc.span.collector.port=9093

注：2，3，4，5，7，8，9可直接照搬修改（与启动命令相匹配，启动命令下文给出）

3 配置项目（基于IDEA）

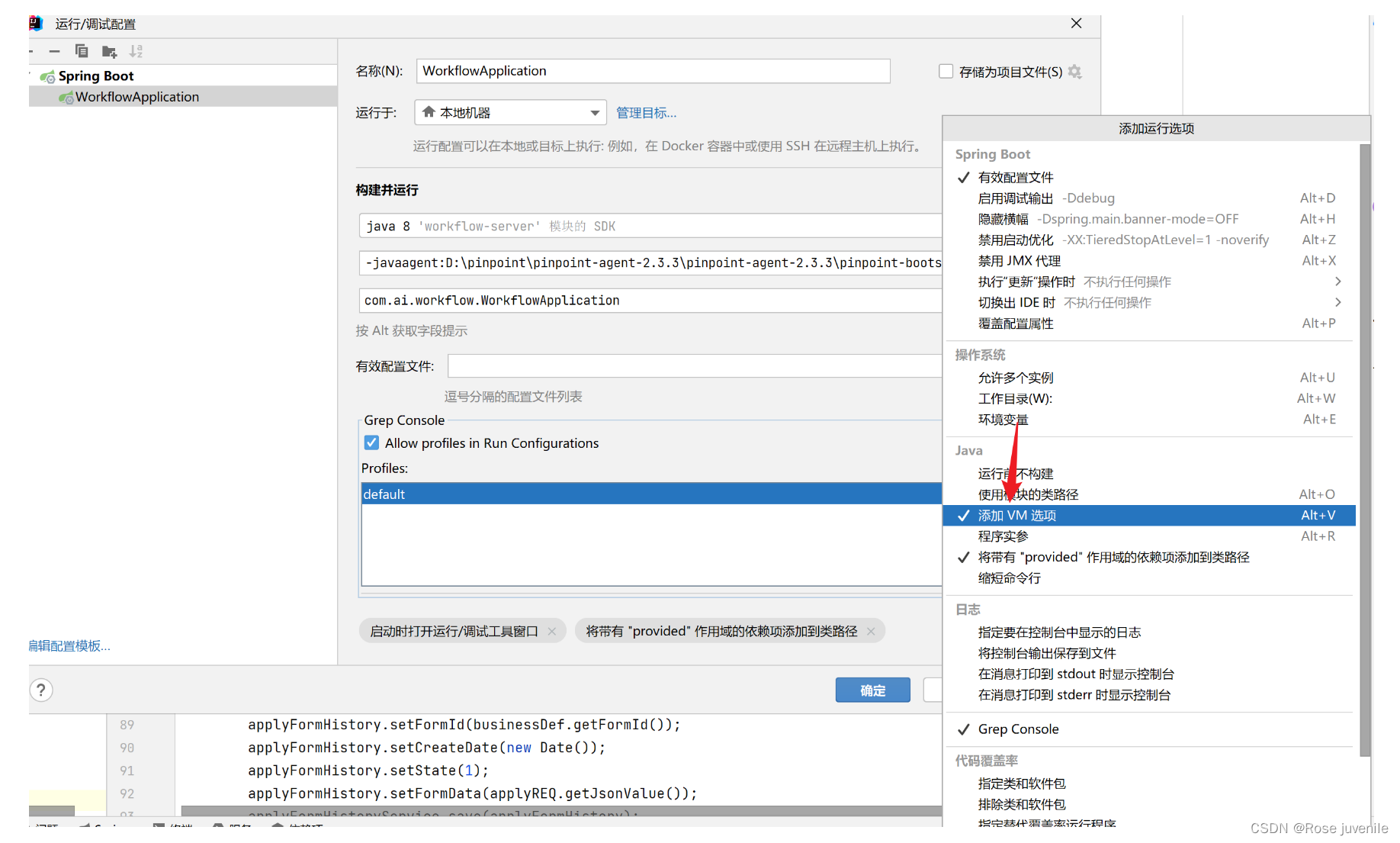

添加VM选项配置

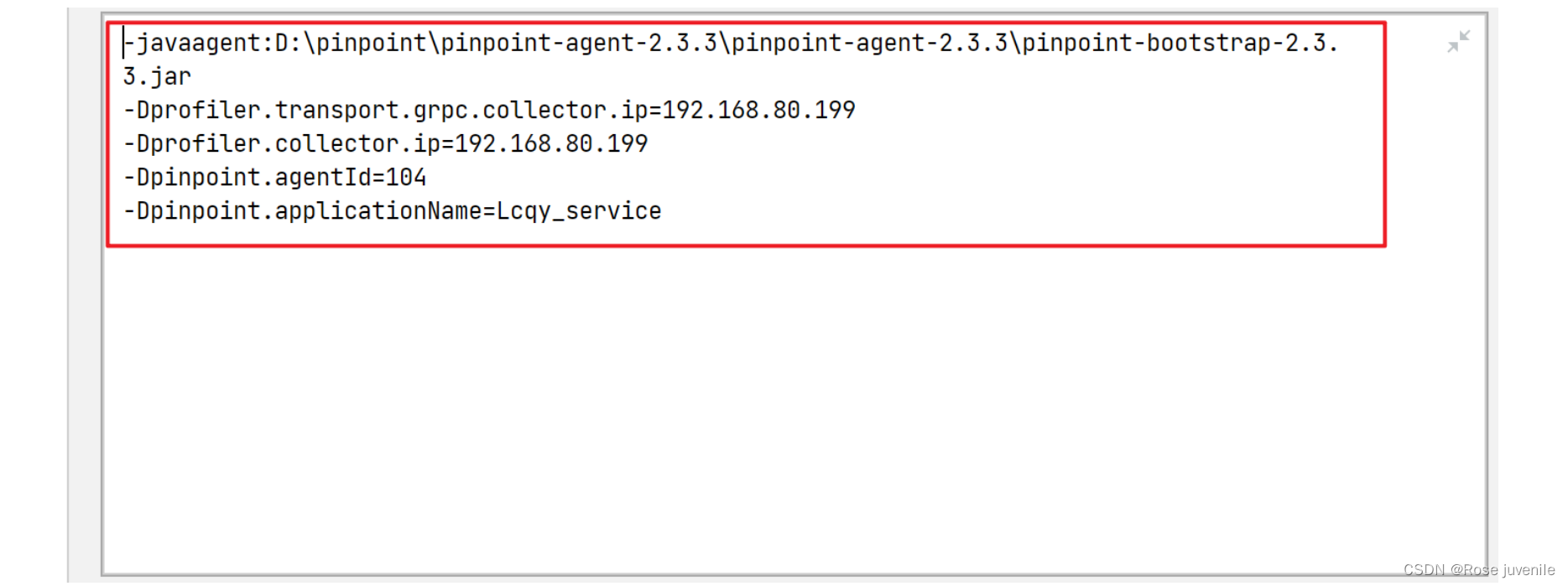

vm配置

代码：

-javaagent:D:\pinpoint\pinpoint-agent-2.3.3\pinpoint-agent-2.3.3\pinpoint-bootstrap-2.3.3.jar

-Dprofiler.transport.grpc.collector.ip=192.168.80.199

-Dprofiler.collector.ip=192.168.80.199
-Dpinpoint.agentId=104

-Dpinpoint.applicationName=Lcqy_service

注：-javaagent 是自己pinpoint-agent所在文件的位置，记得修改

注：ip要修改成pp端对应得ip地址

注：Dpinpoint.agentId和Dpinpoint.applicationName可自行定义，但必须唯一

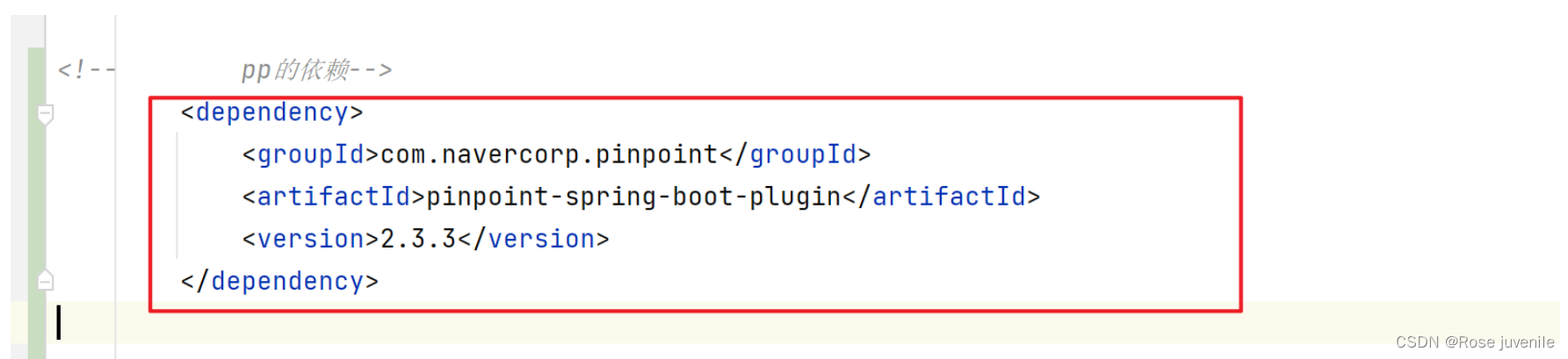

4 引入依赖

代码：

<dependency>
    <groupId>com.navercorp.pinpoint</groupId>
    <artifactId>pinpoint-spring-boot-plugin</artifactId>
    <version>2.3.3</version>
</dependency>

2.2.2 pp端 （基于centos7虚拟机）

需要在服务器上准备好docker，如果没有安装docker，可以参考：

https://blog.csdn.net/qq_42288638/article/details/103946859

1 执行拉取命令：

docker pull 271760513/pinpoint:2.3.3

拉取完成后执行：

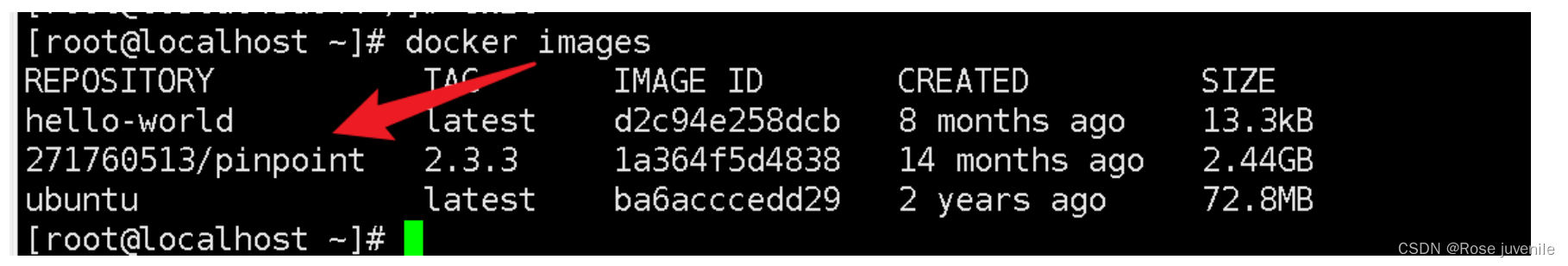

docker images

有版本则表示成功，如下图所示

2 执行启动命令：

docker run -it -d --name=pinpoint -p 28080:8080 -p 16010:16010 -p 29994:29994 -p 29995:29995 -p 29996:29996 -p 9991:9991 -p 9092:9992 -p 9093:9993 -v /etc/localtime:/etc/localtime:ro 1a364f5d4838

命令解释：

-p 28080:8080 -p 16010:16010 -p 29994:29994 -p 29995:29995 -p 29996:29996 -p 9991:9991 -p 9092:9992 -p 9093:9993 这一串命令为暴露容器内端口，避免连接异常

-v /etc/localtime:/etc/localtime:ro 这一串命令是同步容器内时间和虚拟机本身时间，避免网络异常

3 查看容器是否执行成功

执行：

docker ps

有信息则表示启动成功，如下图所示

4 进入容器

执行：

docker exec -it pinpoint /bin/bash

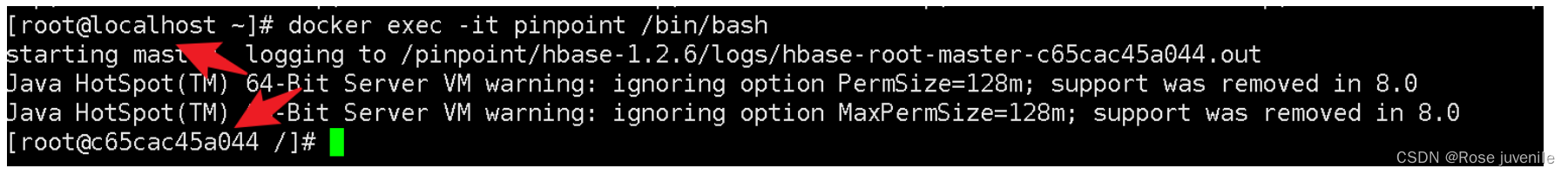

如下图所示即成功

5 查看日志

执行：

cat start_pinpoint.log

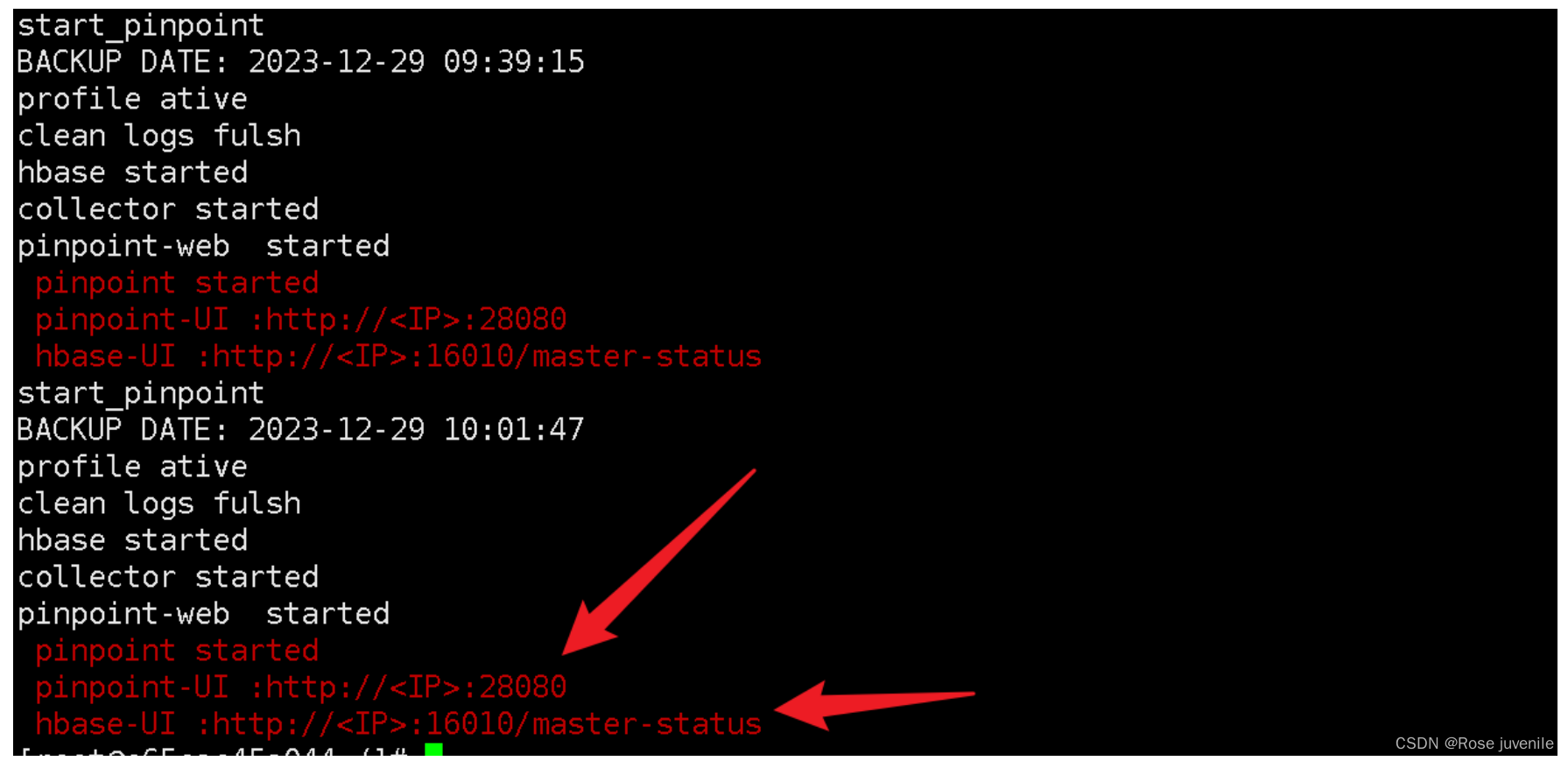

结果如下图所示：

注：这两个分别是pinpoint页面启动的网址（上）和hbase页面启动网址（下）；<ip> 为服务器的ip地址

6 验证hbase启动成功

浏览器输入上图网址即可

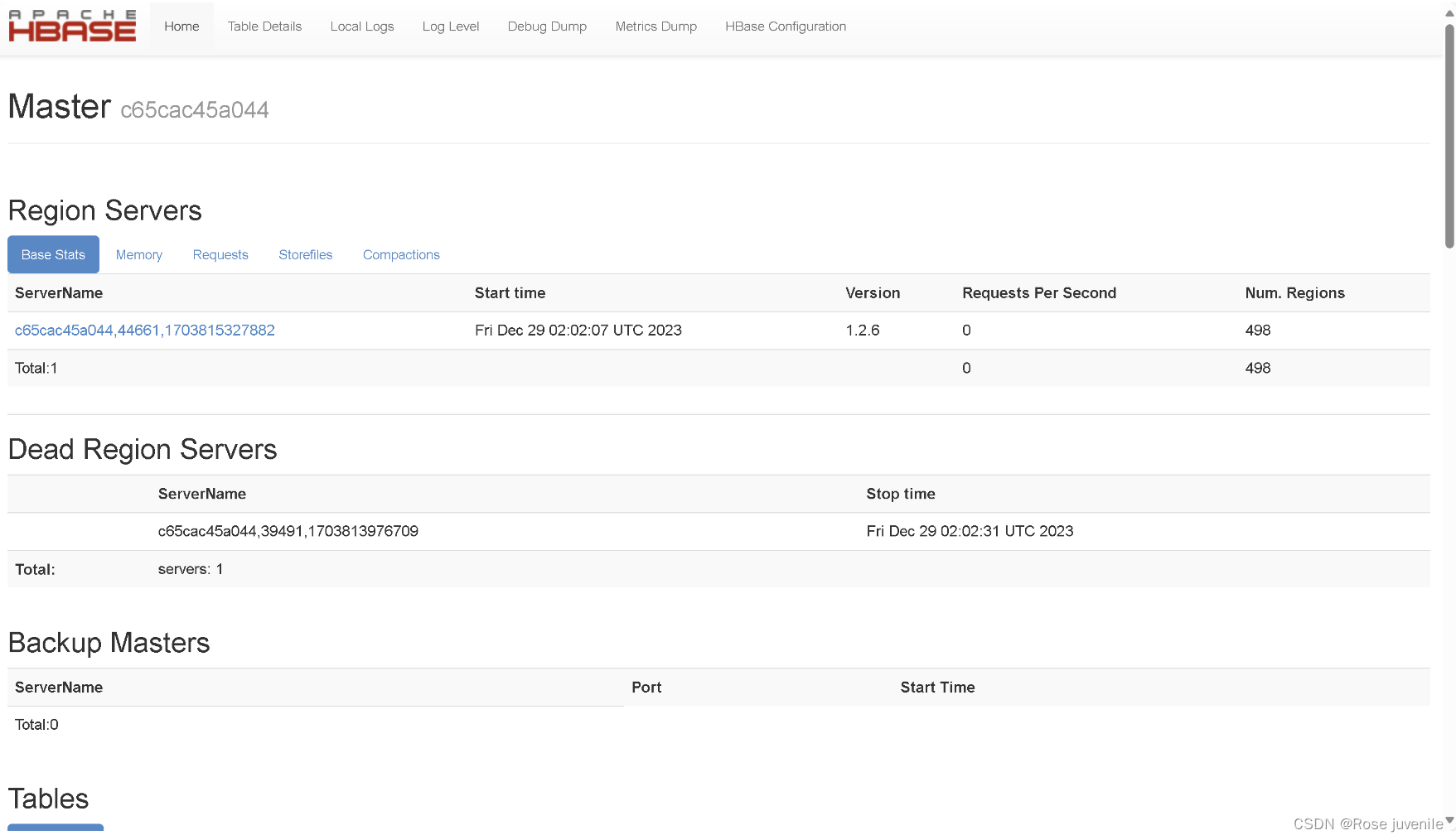

输入网址后如下图所示即表示成功

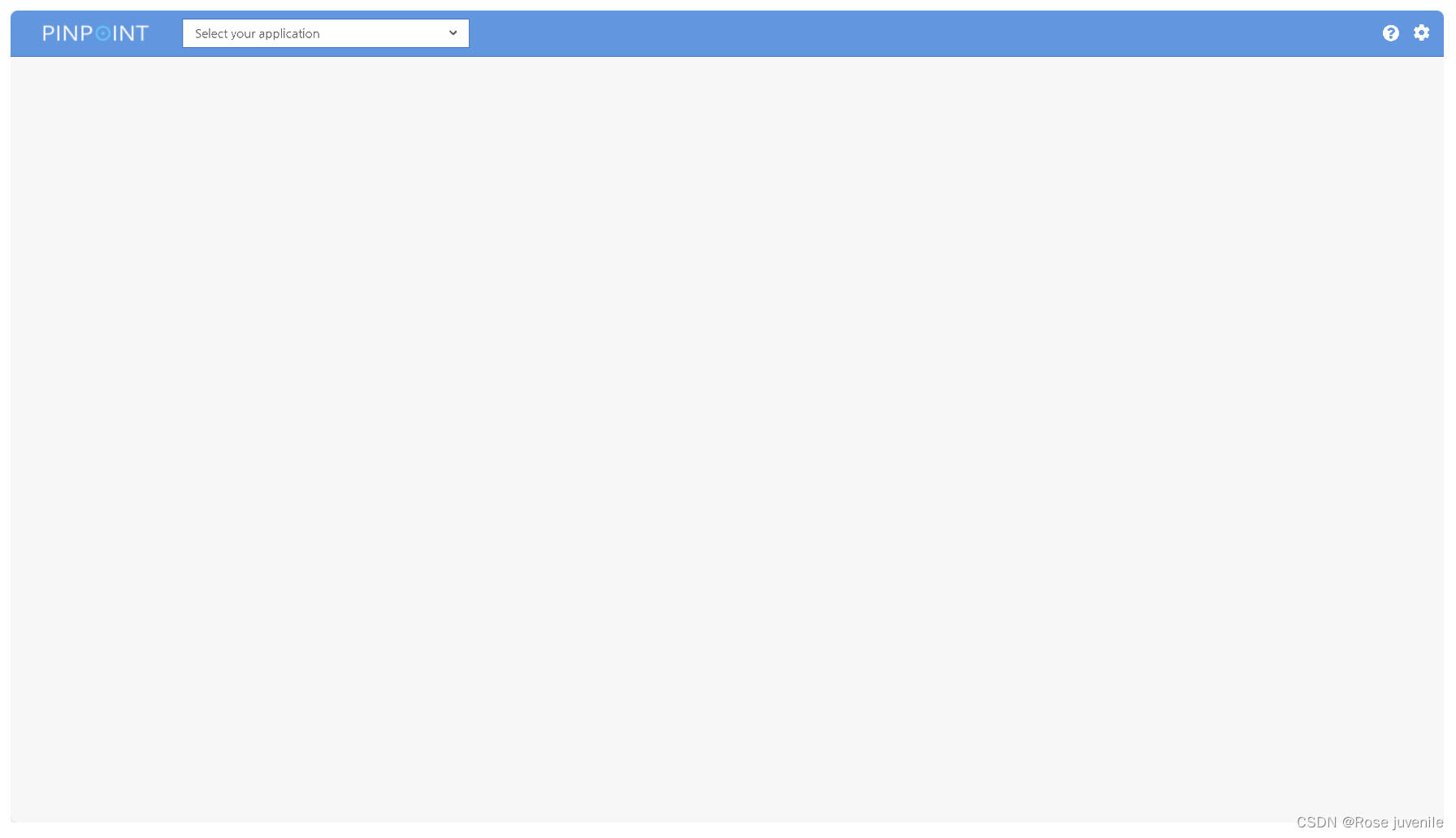

7 验证pinpoint启动成功

输入网址后如下图所示即表示成功

三、测试

1 启动本地配置好IDEA的项目

2 检查pinpoint页面

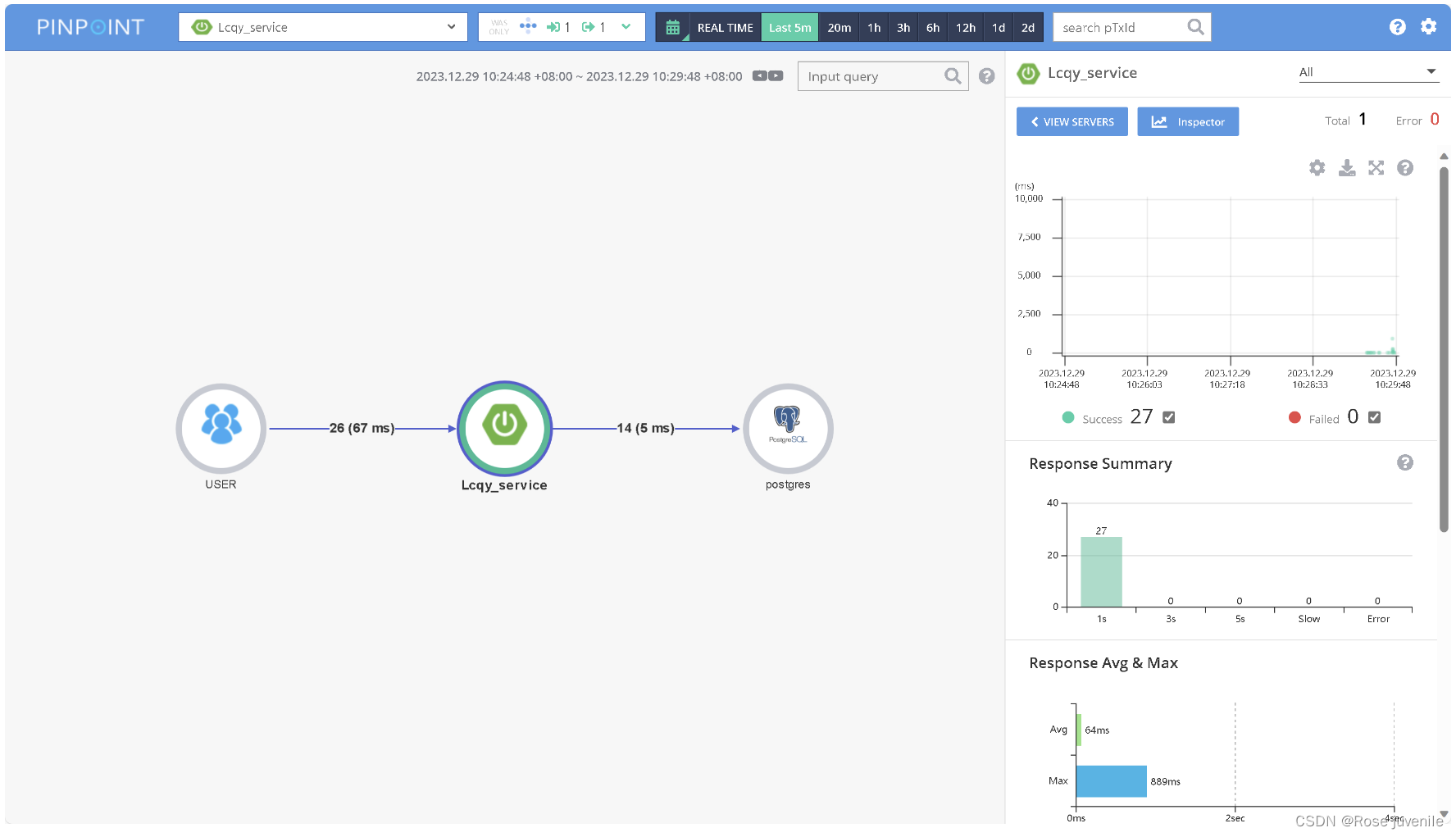

如下图所示即表示监控成功

3 测试pinpoint能否检测到服务器内部错误

利用swagger调用写好的错误接口

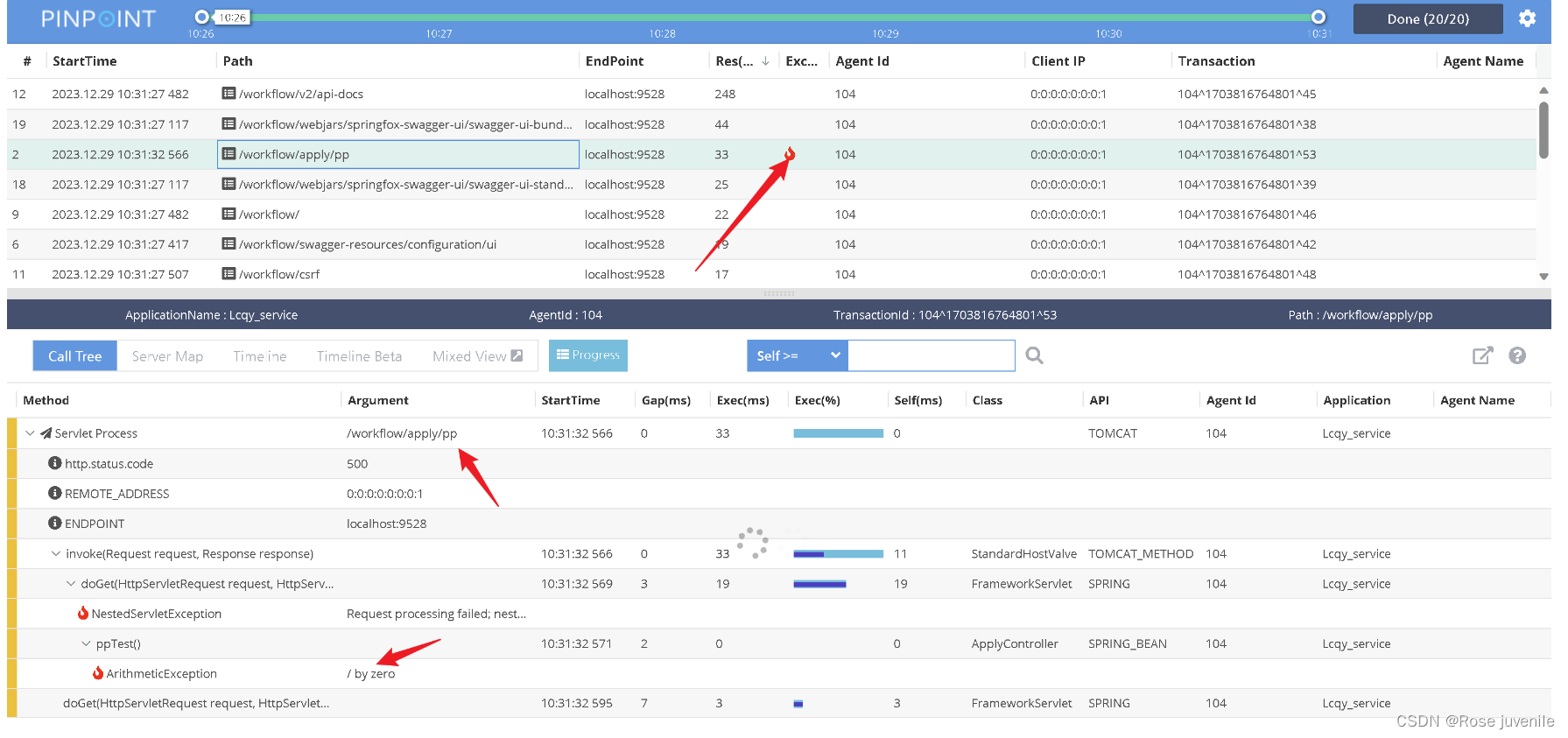

回到pinpoint页面刷新

可以看到pinpoint确实能具体定位到哪里有问题

至此pinpoint部署搭建测试完成

---
