本文介绍如何使用讯为IPO4412开发板控制LED灯，通过解析开发板原理图，找到对应寄存器GPL2_0和GPK1_1，了解如何在IO口输出高电平以点亮LED灯。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

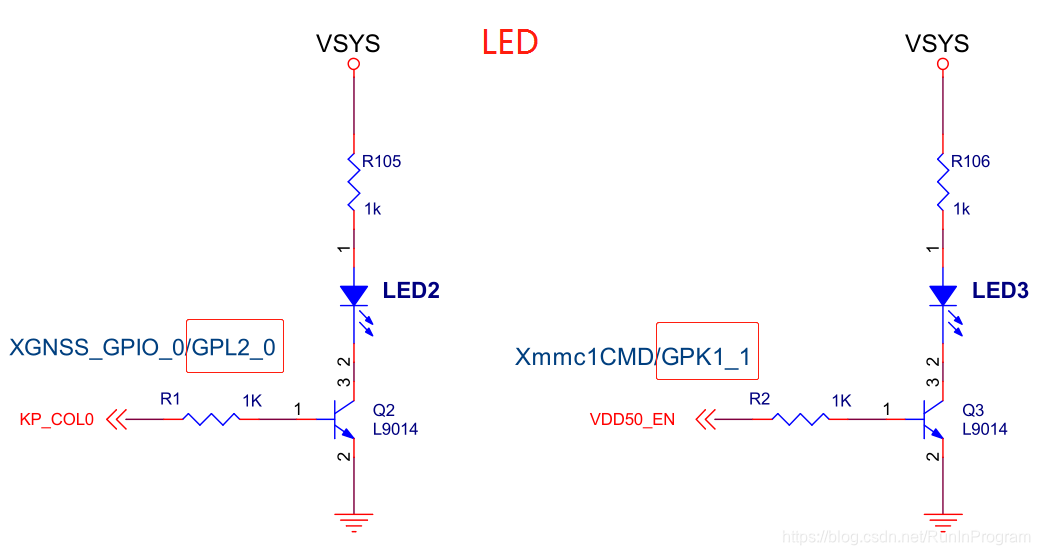

使用讯为IPO4412开发板，有两颗LED灯，如下为原理图：

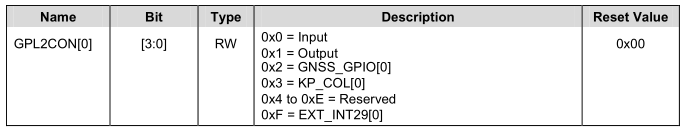

根据开发板原理图上端口命名(KP_COL0, VDD50_EN)，去核心板原理图找到对应寄存器为GPL2_0和GPK1_1，由以上原理图可知需在对应IO口输出高电平才能点亮LED灯。
