MATH36031 Project 2 狐狸追兔微分方程模型详解（Matlab源码）

23.11.24 版
纯知识分享，讲解题目
文末有源码和report 仅供参考
来自UCM 曼大MATH36031 solving by computer Project 2
原题链接

题目描述

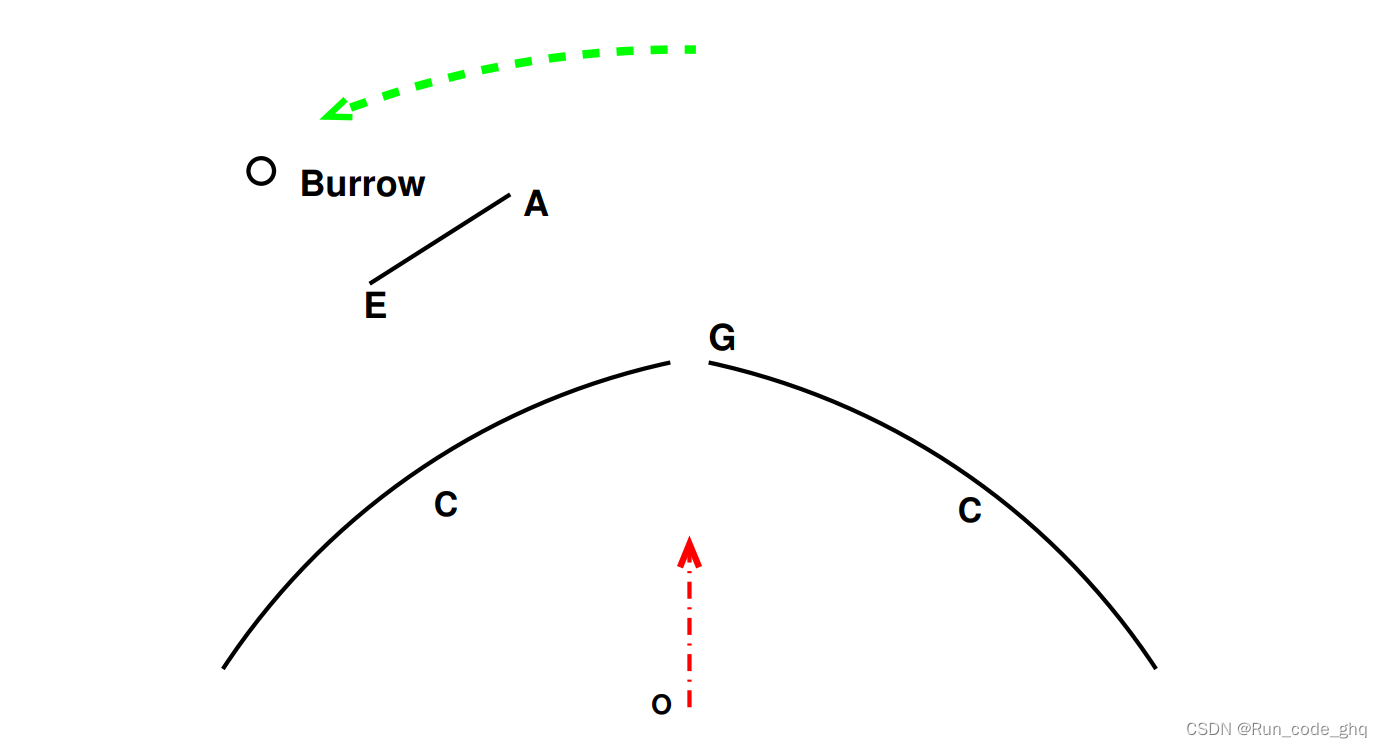

初始配置如图1所示，
狐狸在原点O(0, 0)开始追逐兔子，而兔子试图逃离捕食者并朝着自己的洞穴移动。
兔子最初位于(0, 800)处。有一个圆形围栏，在(0, 300)处有一个开口G。兔子沿着半径为800的圆形路径以速度 $s_r$ 向着自己的洞穴移动。
兔子的洞穴位于800(-sin(π/3),cos(π/3))处。
狐狸的路径最初直指G点，并以速度 $s_f$ 移动。
在到达G点后，狐狸接下来尝试捕捉兔子的路径取决于它是否被直线围栏A和E之间的直线挡住了对兔子的视线，具体情况如下：

如果狐狸通过开口G后能看到兔子，狐狸的进攻路径直指兔子（狐狸速度向量的方向正好是从狐狸指向兔子的方向）；
如果兔子的视线被一条无法穿透的直线围栏AE挡住，参见图1，则狐狸直接朝着角点A奔跑。围栏AE的坐标为A(−350, 620)和E(−500, 350)。一旦狐狸再次能看到兔子，其进攻路径将直指兔子。

问题 1：恒定速度。假设狐狸和兔子分别以恒定速度运行，即 $s_f = s_{f_0} = 17$ 米/秒和 $s_r = s_{r_0} = 12$ 米/秒，确定兔子是否能在到达洞穴之前被狐狸捕获。如果它们之间的距离小于或等于0.1米，则认为兔子被狐狸捕获。

问题 2：递减速度。考虑一个更现实的情景，即饥饿的狐狸遇到疲惫的兔子。因为狐狸和兔子都不处于最佳状态，根据它们相遇并开始奔跑后所行驶的距离，它们的追逐逃跑速度随时间递减。更准确地说，它们在时间t时的速度由以下公式给出：

$s_f(t) = s_{f_0}e^{-\mu_f d_f(t)}$

$s_r(t) = s_{r_0}e^{-\mu_r d_r(t)}$

其中 $s_{f_0} = 17$ 米/秒和 $s_{r_0} = 17$ 米/秒是与上述相同的初始速度， $µ_f = 0.0002$ 米^(-1)和 $µ_r = 0.0008$ 米^(-1)是速度递减的速率， $d_f(t)$ 和 $d_r(t)$ 分别是到达时间t(> 0)时它们所行驶的距离。确定兔子是否能在到达洞穴之前被狐狸捕获。（可以假设这种速度递减从t = 0开始。）

解题思路

整体而言是将整个追逐过程分为两部分。
第一部分为狐狸到达G点，兔子沿着圆弧走。
第二部分为狐狸追逐兔子，在此期间判断AE的阻挡并且计算狐狸的微分方程。

两部分可以分别求解。

模型建立

关于追逐问题的微分方程模型，可以先参考matlab微分方程求解导弹追击问题这篇文章，文章的一部分思路来源与此。
我们设置狐狸 $(x (t), y (t))$ 和兔子 $(P (t), Q (t))$ ,x和y方向速度分别如下，cos和sin 后面表示的是他的方向角度

$\frac{dx}{dt} = \frac{dx_f}{dt} = s_f(t)\cdot \cos(f_{angle})$

$\frac{dy}{dt} = \frac{dy_f}{dt} = s_f(r)\cdot \sin(f_{angle})$

$\frac{dP}{dt} = \frac{dx_r}{dt} = s_r(t)\cdot \cos(r_{angle})$

$\frac{dQ}{dt} = \frac{dy_r}{dt} = s_r(t) \cdot \sin(r_{angle})$
在这里插入图片描述
根据如上公式因为狐狸的速度向量是跟着兔子走的，所以我们根据微分方程得出fox速度轨迹 $\frac{dx_f}{dt}$ , $\frac{dy_f}{dt}$ ,具体代码如下

    fox_distance_squared = (y(1) - y(3))^2 + (y(2) - y(4))^2;
    fox_distance = sqrt(fox_distance_squared);
    dy(1) = vf / fox_distance * (y(3) - y(1)); % vf 这里在Q1为17 m/s
    dy(2) = vf / fox_distance * (y(4) - y(2));

而兔子的轨迹为圆弧已知，初始速度乘以对应方向角即可。具体代码如下

$\frac{dx_r}{dt} = -s_{r_0} \cdot \sin\theta \\ \frac{dy_r}{dt} = s_{r_0} \cdot \cos\theta$

    theta = atan2(y(4), y(3));
    dy(3) = -vr * sin(theta); vr 这里在Q1为 12 m/s
    dy(4) = vr * cos(theta);

目前我们把fox和rabbit的速度微分方程都求出来了，现在考虑fox的AE阻挡问题，当什么数学条件的时候，fox是被阻挡的?

由题意显然得出，当狐狸处于AE线段下方时，fox才能被阻挡。
这里我们使用polyxpoly 函数去计算AE与fox和rabbit之间的连线，若有交点，则被阻挡。

此时fox 的速度微分方程发生改变，速度指向A点，代码如下

   fox_distance_to_A_squared = (y(1) - A(1))^2 + (y(2) - A(2))^2;
   fox_distance_to_A = sqrt(fox_distance_to_A_squared);
   dy(1) = vf / fox_distance_to_A * (A(1) - y(1));
   dy(2) = vf / fox_distance_to_A * (A(2) - y(2));

以上，再继续使用ODE45 即可求解Q1

% ODE
tspan = [0, 100];
y0 = [0, 300, x_r, y_r];

options = odeset('RelTol', 1e-6, 'AbsTol', 1e-6, 'MaxStep', 0.1);
[t1, y1] = ode45(@(t, y) diff_equal(t, y, sf, sr), tspan, y0, options);

Q2

对于Q2 来说, 速度不再为固定值，而是为速度随距离变化的函数。
对于这个距离的计算，我们这里采取微分的形式，每一次步长点与点之间的间距求解出来之后去求和。

    muf = 0.0002; % 狐狸速度减小率
    mur = 0.0008; % 兔子速度减小率
    if t > 0
        % 计算狐狸和兔子当前时间步长的位移
        fox_displacement = sqrt(square_contract(y(1),y(2),prev_fox_position(1),prev_fox_position(2)));
        rabbit_displacement = sqrt(square_contract(y(3),y(4),prev_rabbit_position(1),prev_rabbit_position(2)));


        % 累积狐狸和兔子的行走距离
        fox_distance = fox_distance + fox_displacement;
        rabbit_distance = rabbit_distance + rabbit_displacement;
    else
        fox_distance = 0;
        rabbit_distance = 0;
    end

    prev_fox_position = [y(1), y(2)];
    prev_rabbit_position = [y(3), y(4)];

    % dy1 dy2 fox
    % dy3 dy4 rabbit
        % fox
    vf = vf * exp(-muf * fox_distance);
    vr = vr * exp(-mur * rabbit_distance);
