显卡和主板供电接详解图解

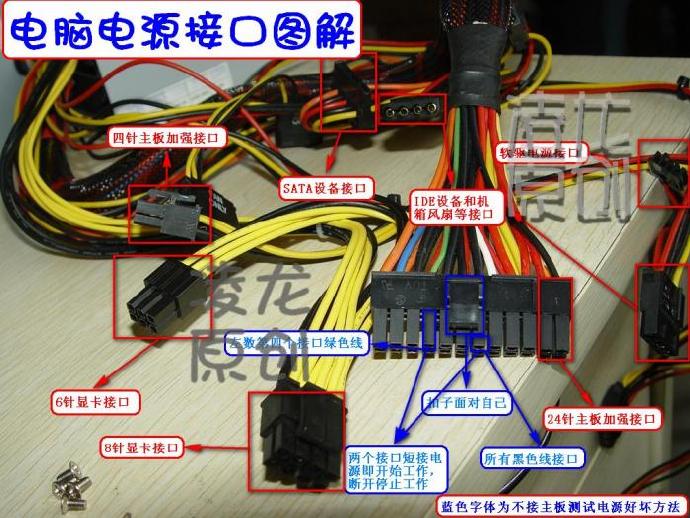

电源的供电接口详解图解：

【接口】

按照Intel所定义的电源规范，所有电源厂商使用的线材需统一规范，各电源线颜色与用途如以下所示：

红色：＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电

黄色：＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达

橙色：＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途

紫色：＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）

黑色：地线（0V） 电源供电回路的必要组成部分

绿色：PS－ON 开机信号线（当其与地线短接会启动电源）

灰色：Power Good 监测线，连接主板与电源，起到信号反馈作用



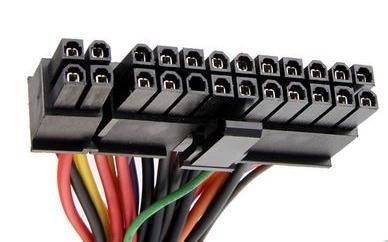

1.     主板20Pin、24Pin或20+4Pin：可提供12V、5V和3.3V三种电压。

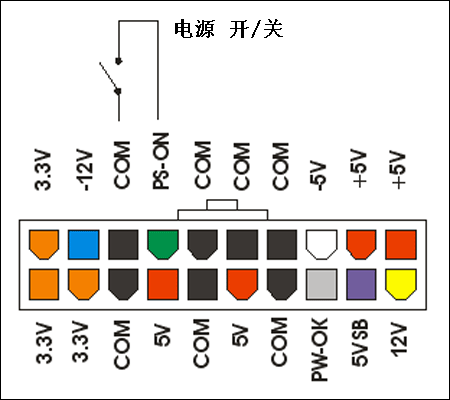

(1)   20Pin线序：(电源端，主板端口需镜像)

左下角：1#，左上角：11#；右上角：20#

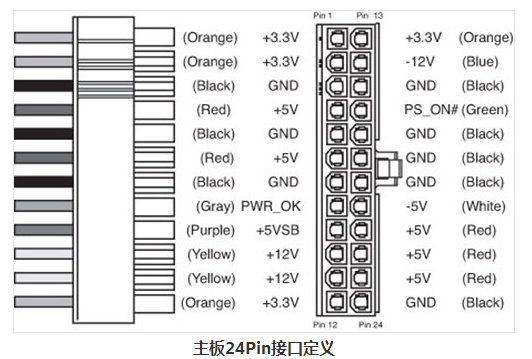

(2)   24Pin线序：

2.     CPU供电8Pin、4Pin或4+4Pin：可提供12V一种电压。

低端主板用4Pin的比较多，高端主板大多都是8Pin。单CPU供电的电源大多是4+4Pin，双CPU供电的电源大多是一根8Pin，一根4+4Pin。

(1)   4Pin线序：
