2.26 MS1100气体传感器

CJMCU-1100 传感器主要用于检测甲醛、甲苯、苯等VOC 气体,是一款半导体类型的传感器产品,被广泛的应用于通风设备、换气扇、空气过滤器、风帽、机罩等设备。具有极高的灵敏度和稳定性，能够侦测0.1ppm以上的气体，适用于检测空气中的甲醛、苯、二甲苯等多种有机挥发成分，体积小巧，价格便宜，广泛应用在各种小家电上。

2.26.1 模块来源

采购链接：

CJMCU-1100 MS1100 MS-1100 VOC 甲醛苯浓度气体传感器模块

资料下载链接：

【完整代码资料见：https://pan.quark.cn/s/b5323ed337f5】

2.26.2 规格参数

工作电压：5V
工作电流：<50uA
输出方式: ADC+GPIO
管脚数量：4 Pin

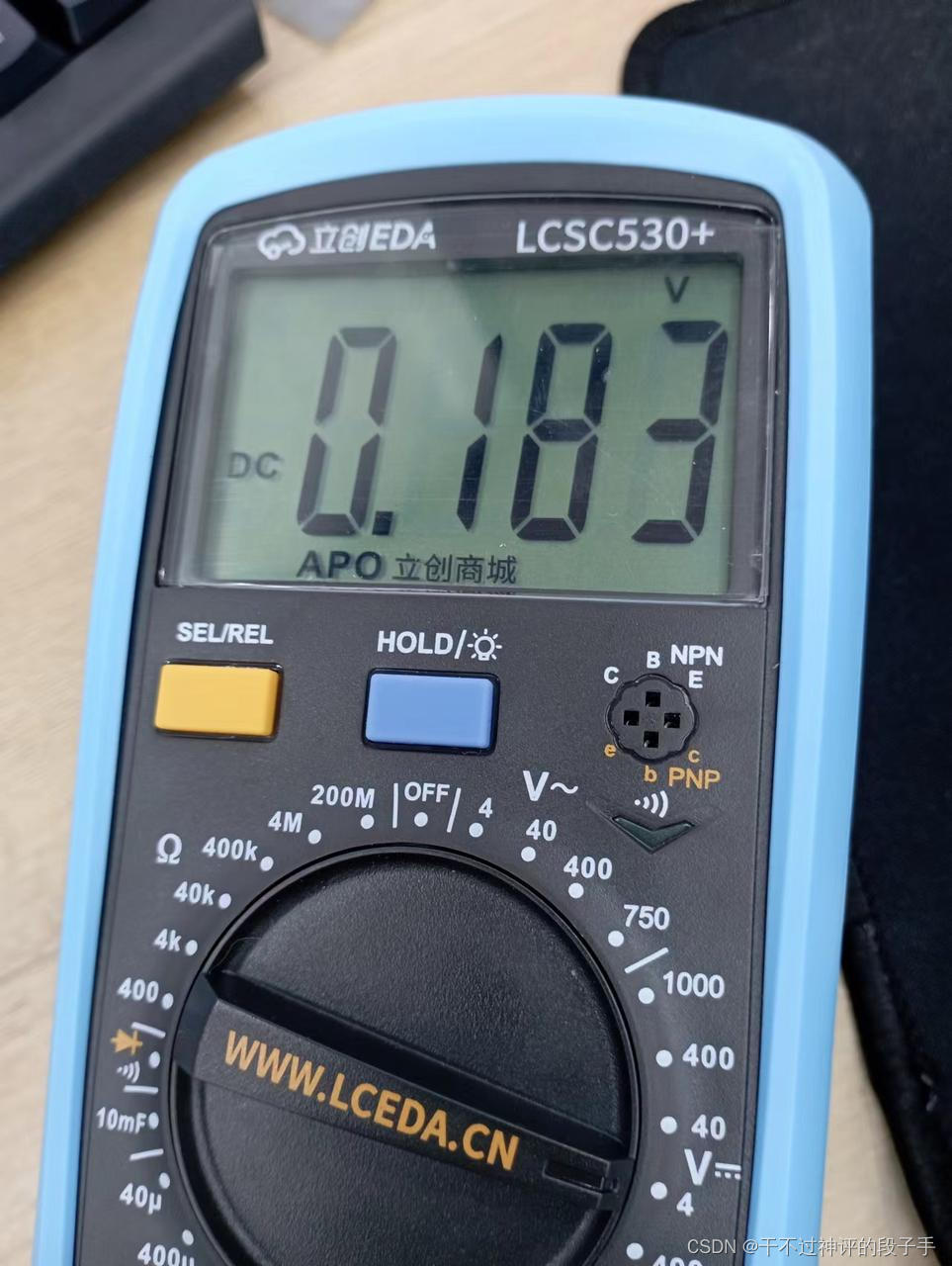

清洁空气中电压<1V

2.26.3 移植过程

我们的目标是在梁山派GD32F470上能够测量甲醛。首先要获取资料，查看数据手册应如何实现，再移植至我们的工程。

2.26.3.1 查看资料

AOUT : 模拟输出量，芯片检测到的气体量对应的电压值变化，单片机可以直接使用ADC进行连接。
DOUT : 数字输出量，为AOUT和可调电阻的输出电压值比较的结果。输出信号量0和1。
调节模块可调电阻可以修改灵敏度，可调电阻阻值:4K。当可调电阻输出的电压小于AOUT时，DOUT输出高电平，同时LED灯亮;反之DOUT/输出低电平，LED灯灭。
在需要使用的时候，需要给模块3-5分钟的预热，之后再进行相关的测量。

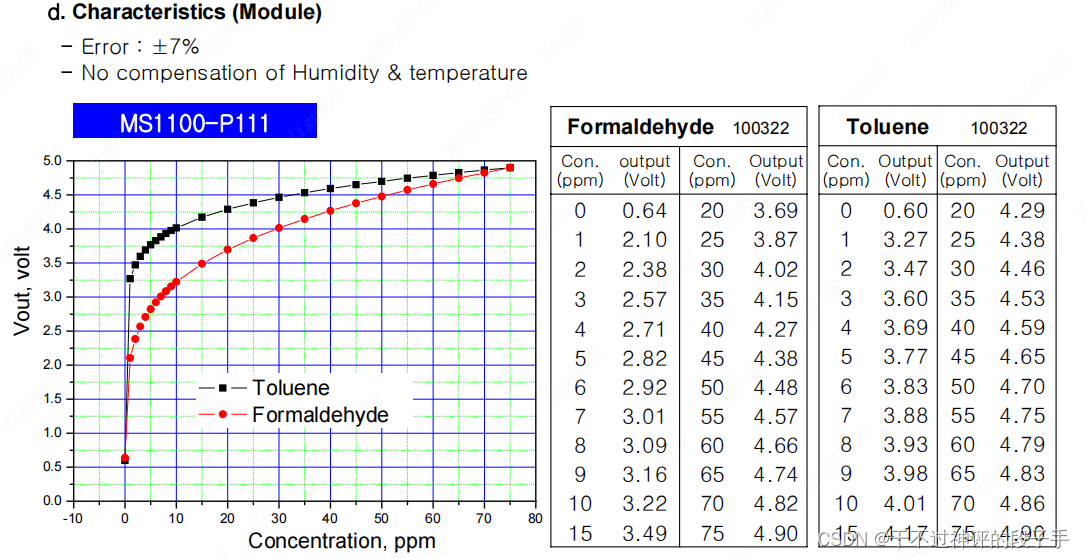

采集到的电压与甲醛甲苯的对应关系：

在这里插入图片描述

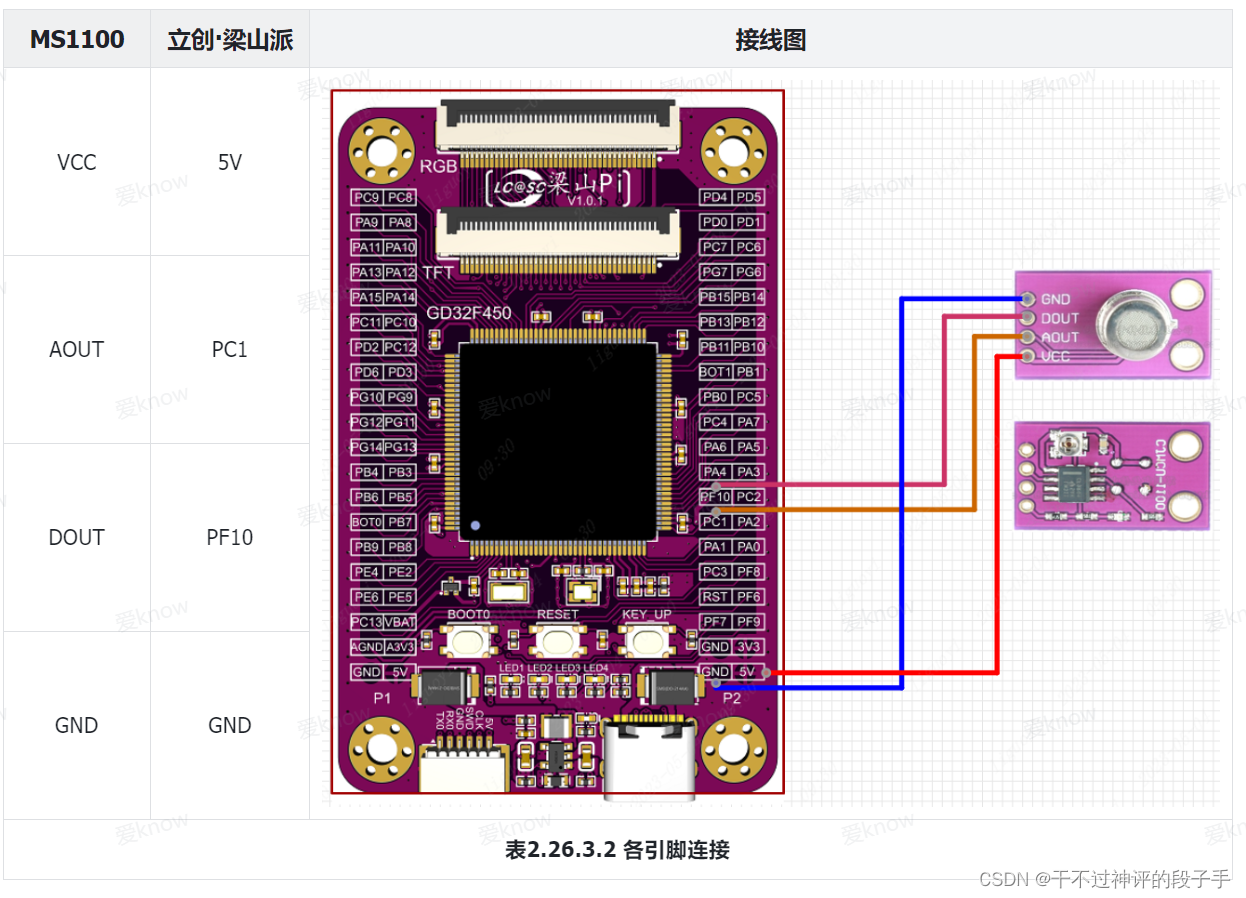

2.26.3.2 引脚选择

在这里插入图片描述

2.26.3.3 移植至工程

移植步骤中的导入.c和.h文件与上一节相同，只是将.c和.h文件更改为bsp_ms1100.c与bsp_ms1100.h。见2.2.3.3 移植至工程。这里不再过多讲述。移植完成后面修改相关代码。
在文件bsp_ms1100.c中，编写如下代码。

/********************************************************************************
  * 文 件 名: bsp_ms1100.c
  * 版 本 号: 初版
  * 修改作者: LC
  * 修改日期: 2023年04月06日
  * 功能介绍:
  ******************************************************************************
  * 注意事项:
*********************************************************************************/

#include "bsp_ms1100.h"
#include "systick.h"
#include "bsp_usart.h"
#include "stdio.h"



/******************************************************************
 * 函 数 名 称：MS1100_GPIO_Init
 * 函 数 说 明：MS1100气体模块引脚初始化
 * 函 数 形 参：无
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：AO引脚必须有ADC功能
******************************************************************/
void MS1100_GPIO_Init(void)
{
    /* 开启时钟 */
    rcu_periph_clock_enable(RCU_MS1100_AO);
    rcu_periph_clock_enable(RCU_MS1100_DO);
    /* 使能ADC时钟 */
    rcu_periph_clock_enable(RCU_MS1100_ADC);

    /*        配置DO为浮空模拟输入模式        */
    gpio_mode_set(PORT_MS1100_DO, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_MS1100_DO);

        /*        配置AO为浮空模拟输入模式        */
    gpio_mode_set(PORT_MS1100_AO, GPIO_MODE_ANALOG, GPIO_PUPD_NONE, GPIO_MS1100_AO);

    /*        配置ADC为独立模式        */
    adc_sync_mode_config(ADC_SYNC_MODE_INDEPENDENT);
    /*        使能连续转换模式        */
    adc_special_function_config(PORT_MS1100_ADC, ADC_CONTINUOUS_MODE, ENABLE);
    /*        使能扫描模式        */
    adc_special_function_config(PORT_MS1100_ADC, ADC_SCAN_MODE, ENABLE);
    /*        数据右对齐        */
    adc_data_alignment_config(PORT_MS1100_ADC, ADC_DATAALIGN_RIGHT);
    /*        ADC0设置为规则组  一共使用 CHANNEL_NUM 个通道                */
    adc_channel_length_config(PORT_MS1100_ADC, ADC_REGULAR_CHANNEL, CHANNEL_NUM);
    /*        ADC规则通道配置：ADC0的通道CHANNEL_ADC的扫描顺序为0；采样时间：15个周期                */
        /*        DMA开启之后 gt_adc_val[x][0] = PC1的数据   */
    adc_regular_channel_config(PORT_MS1100_ADC, 0, CHANNEL_MS1100_ADC, ADC_SAMPLETIME_15);
        /*        ADC0设置为12位分辨率                */
        adc_resolution_config(PORT_MS1100_ADC, ADC_RESOLUTION_12B);
        /*        ADC外部触发禁用, 即只能使用软件触发                */
    adc_external_trigger_config(PORT_MS1100_ADC, ADC_REGULAR_CHANNEL, EXTERNAL_TRIGGER_DISABLE);
    /*        ADC0使能 */
    adc_enable(PORT_MS1100_ADC);
        /*        等待ADC稳定                */
        delay_1ms(1);
        /*        开启ADC自校准                */
    adc_calibration_enable(PORT_MS1100_ADC);
        /*        开启软件触发ADC转换                */
        adc_software_trigger_enable(PORT_MS1100_ADC, ADC_REGULAR_CHANNEL);
}

/******************************************************************
 * 函 数 名 称：Get_ADC_Value
 * 函 数 说 明：对ADC值进行平均值计算后输出
 * 函 数 形 参：num采集次数
 * 函 数 返 回：对应扫描的ADC值
 * 作       者：LC
 * 备       注：无
******************************************************************/

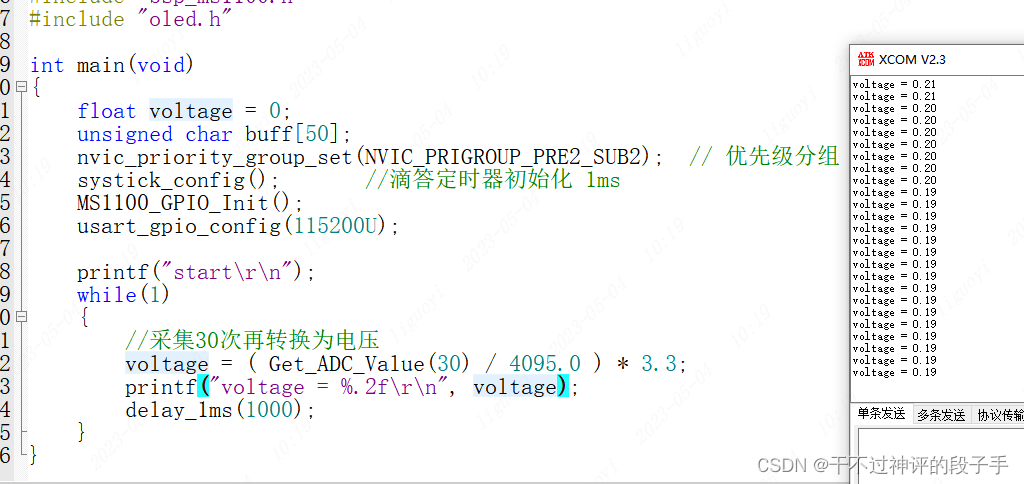

unsigned int Get_ADC_Value(unsigned int num)
{
        unsigned int Data=0;
    int i = 0;
    for( i = 0; i < num; i++ )
    {
        /*        读取ADC常规组数据寄存器  */
        Data += adc_regular_data_read(ADC0);
        delay_1ms(1);
    }
    Data = Data/num;

        return Data;
}
/******************************************************************
 * 函 数 名 称：Get_DO_Num
 * 函 数 说 明：读取传感器识别状态
 * 函 数 形 参：无
 * 函 数 返 回：1=甲醛值正常  0=甲醛值过高
 * 作       者：LC
 * 备       注：可以通过模块上的可调电阻调整识别甲醛的阈值
******************************************************************/
unsigned char Get_DO_Num(void)
{
    if( MS1100_DO == 1 )
    {
        return 1;
    }
    else
    {
        return 0;
    }
}

在文件bsp_HumanIR.h中，编写如下代码。

#ifndef _BSP_MS1100_H_
#define _BSP_MS1100_H_

#include "gd32f4xx.h"


#define RCU_MS1100_AO           RCU_GPIOC
#define PORT_MS1100_AO          GPIOC
#define GPIO_MS1100_AO          GPIO_PIN_1

#define RCU_MS1100_DO           RCU_GPIOF
#define PORT_MS1100_DO          GPIOF
#define GPIO_MS1100_DO          GPIO_PIN_10

#define RCU_MS1100_ADC          RCU_ADC0
#define PORT_MS1100_ADC         ADC0
#define CHANNEL_MS1100_ADC      ADC_CHANNEL_11


//采样通道数
#define CHANNEL_NUM     1

#define MS1100_DO   gpio_input_bit_get(PORT_MS1100_DO,GPIO_MS1100_DO)

void MS1100_GPIO_Init(void);//初始化
unsigned int Get_ADC_Value(unsigned int num);//读取AO值
unsigned char Get_DO_Num(void);//读取DO值
#endif
