清管阀的介绍、图纸和产品说明资料

清管阀的介绍
上海方工清管阀是一种主要用石油、天然气、化工品及其它液体输送管线中清管作业的新型装置。进行清管器的发射、接收作业，用于管道内壁的机械清洁（除污、除锈、清除管道内异物物等）、分隔不同产品，已在油气田、化工、码头、油气储运库及海上平台得到广泛的应用。
清管阀类型
I 型是清扫管道用的标准型清管阀。装置通较管道内径稍大，起到发射和接收清管器的功能同时具备截断能。
II型是一种带旁通的清管阀，装置通较管道内径稍大，在空心球体上垂直于球孔方向开设两个圆型通道这种结构保证即便在发射或接收清管器时清管阀也不会发生断流，II型清管阀不能当作截断阀使用。
III型型主要是隔离和按序输送介质，防止介质混合清管阀。装置通较管道内径稍大，并且在接收清管阀的球孔内有一个附加密封，保证隔离清管器到达接收清管阀时形成密封。

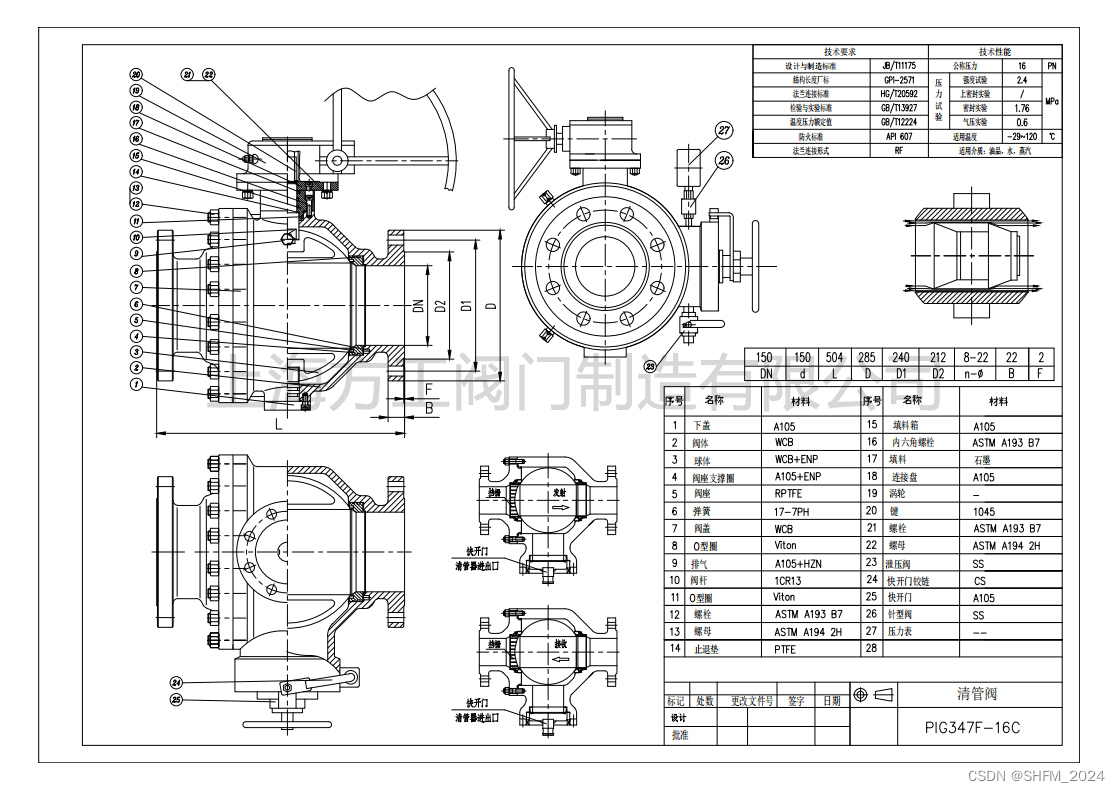

清管阀产品尺寸图纸
