文｜戚文博（花名：百蓦）

Dragonfly Maintainer

蚂蚁集团软件工程师

主要负责「基于 P2P 的文件以及镜像加速系统」。

本文 2175 字阅读 15 分钟

PART. 1
背景

自 17 年开源以来，Dragonfly 被许多大规模互联网公司选用并投入生产使用，并在 18 年 10 月正式进入 CNCF，成为中国第三个进入 CNCF 沙箱级别的项目。2020 年 4 月，CNCF 技术监督委员会（TOC）投票决定接受 Dragonfly 作为孵化级别的托管项目。Dragonfly 多年生产实践经验打磨的下一代产品，它汲取了上一代 Dragonfly1.x^[1] 的优点并针对已知问题做了大量的优化。

Nydus 作为 Dragonfly 的子项目优化了 OCIv1 镜像格式，并以此设计了一个用户态文件系统，使容器可以按需下载镜像，不再需要下载完整镜像即可启动容器。在最新版本中 Dragonfly 完成了和子项目 Nydus 的集成，让容器启动即可以按需下载镜像，减少下载量。也可以在传输过程中利用 Dragonfly P2P 的传输方式，降低回源流量并且提升下载速度。

PART. 2
实践

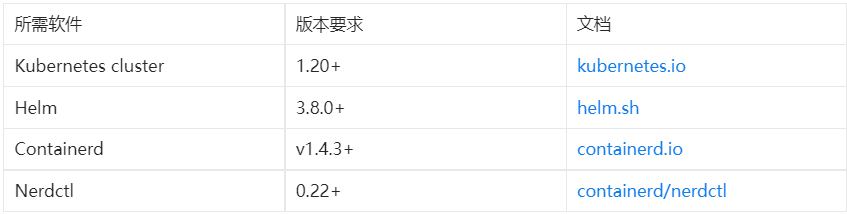

注:如果没有可用的 Kubernetes 集群进行测试，推荐使用 Kind^[2]。

安装 Dragonfly

基于 Kubernetes cluster 详细安装文档可以参考：

https://d7y.io/docs/next/getting-started/quick-start/kubernetes/。

使用 Kind 安装 Kubernetes 集群

创建 Kind 多节点集群配置文件 kind-config.yaml ，配置如下:

kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
  - role: control-plane
  - role: worker
    extraPortMappings:
      - containerPort: 30950
        hostPort: 65001
  - role: worker

使用配置文件创建 Kind 集群:

kind create cluster --config kind-config.yaml

切换 Kubectl 的 context 到 Kind 集群:

kubectl config use-context kind-kind

Kind 加载 Dragonfly 镜像

下载 Dragonfly latest 镜像:

docker pull dragonflyoss/scheduler:latest
docker pull dragonflyoss/manager:latest
docker pull dragonflyoss/dfdaemon:latest

Kind 集群加载 Dragonfly latest 镜像:

kind load docker-image dragonflyoss/scheduler:latest
kind load docker-image dragonflyoss/manager:latest
kind load docker-image dragonflyoss/dfdaemon:latest

基于 Helm Charts

创建 Dragonfly P2P 集群

创建 Helm Charts 配置文件 charts-config.yaml 并且开启 Peer 的预取功能, 配置如下:

scheduler:
  replicas: 1
  metrics:
    enable: true
  config:
    verbose: true
    pprofPort: 18066


seedPeer:
  replicas: 1
  metrics:
    enable: true
  config:
    verbose: true
    pprofPort: 18066
    download:
      prefetch: true


dfdaemon:
  hostNetwork: true
  config:
    verbose: true
    pprofPort: 18066
    metrics: :8000
    download:
      prefetch: true
    proxy:
      defaultFilter: 'Expires&Signature&ns'
      security:
        insecure: true
      tcpListen:
        listen: 0.0.0.0
        port: 65001
      registryMirror:
        dynamic: true
        url: https://index.docker.io
      proxies:
        - regx: blobs/sha256.*


manager:
  replicas: 1
  metrics:
    enable: true
  config:
    verbose: true
    pprofPort: 18066

使用配置文件部署 Dragonfly Helm Charts:

$ helm repo add dragonfly https://dragonflyoss.github.io/helm-charts/
$ helm install --wait --create-namespace --namespace dragonfly-system dragonfly dragonfly/dragonfly -f charts-config.yaml
NAME: dragonfly
LAST DEPLOYED: Wed Oct 19 04:23:22 2022
NAMESPACE: dragonfly-system
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
1. Get the scheduler address by running these commands:
  export SCHEDULER_POD_NAME=$(kubectl get pods --namespace dragonfly-system -l "app=dragonfly,release=dragonfly,component=scheduler" -o jsonpath={.items[0].metadata.name})
  export SCHEDULER_CONTAINER_PORT=$(kubectl get pod --namespace dragonfly-system $SCHEDULER_POD_NAME -o jsonpath="{.spec.containers[0].ports[0].containerPort}")
  kubectl --namespace dragonfly-system port-forward $SCHEDULER_POD_NAME 8002:$SCHEDULER_CONTAINER_PORT
  echo "Visit http://127.0.0.1:8002 to use your scheduler"


2. Get the dfdaemon port by running these commands:
  export DFDAEMON_POD_NAME=$(kubectl get pods --namespace dragonfly-system -l "app=dragonfly,release=dragonfly,component=dfdaemon" -o jsonpath={.items[0].metadata.name})
  export DFDAEMON_CONTAINER_PORT=$(kubectl get pod --namespace dragonfly-system $DFDAEMON_POD_NAME -o jsonpath="{.spec.containers[0].ports[0].containerPort}")
  You can use $DFDAEMON_CONTAINER_PORT as a proxy port in Node.


3. Configure runtime to use dragonfly:
  https://d7y.io/docs/getting-started/quick-start/kubernetes/

检查 Dragonfly 是否部署成功:

$ kubectl get po -n dragonfly-system
NAME                                 READY   STATUS    RESTARTS       AGE
dragonfly-dfdaemon-rhnr6             1/1     Running   4 (101s ago)   3m27s
dragonfly-dfdaemon-s6sv5             1/1     Running   5 (111s ago)   3m27s
dragonfly-manager-67f97d7986-8dgn8   1/1     Running   0              3m27s
dragonfly-mysql-0                    1/1     Running   0              3m27s
dragonfly-redis-master-0             1/1     Running   0              3m27s
dragonfly-redis-replicas-0           1/1     Running   1 (115s ago)   3m27s
dragonfly-redis-replicas-1           1/1     Running   0              95s
dragonfly-redis-replicas-2           1/1     Running   0              70s
dragonfly-scheduler-0                1/1     Running   0              3m27s
dragonfly-seed-peer-0                1/1     Running   2 (95s ago)    3m27s

创建 Peer Service 配置文件 peer-service-config.yaml 配置如下:

apiVersion: v1
kind: Service
metadata:
  name: peer
  namespace: dragonfly-system
spec:
  type: NodePort
  ports:
    - name: http
      nodePort: 30950
      port: 65001
  selector:
    app: dragonfly
    component: dfdaemon
    release: dragonfly

使用配置文件部署 Peer Service:

kubectl apply -f peer-service-config.yaml

Containerd 集成 Nydus

生产环境 Containerd 集成 Nydus 详细文档可以参考：

https://github.com/dragonflyoss/image-service/blob/master/docs/containerd-env-setup.md#nydus-setup-for-containerd-environment。

下面例子使用 Systemd 管理 nydus-snapshotter 服务。

下载安装 Nydus 工具

下载 containerd-nydus-grpc 二进制文件, 下载地址为：

https://github.com/containerd/nydus-snapshotter/releases/latest 。

NYDUS_SNAPSHOTTER_VERSION=0.3.0
wget https://github.com/containerd/nydus-snapshotter/releases/download/v$NYDUS_SNAPSHOTTER_VERSION/nydus-snapshotter-v$NYDUS_SNAPSHOTTER_VERSION-x86_64.tgz
tar zxvf nydus-snapshotter-v$NYDUS_SNAPSHOTTER_VERSION-x86_64.tgz

安装 containerd-nydus-grpc 工具:

sudo cp nydus-snapshotter/containerd-nydus-grpc /usr/local/bin/

下载 nydus-image、nydusd 以及 nydusify 二进制文件, 下载地址为

https://github.com/dragonflyoss/image-service/releases/latest :

NYDUS_VERSION=2.1.0
wget https://github.com/dragonflyoss/image-service/releases/download/v$NYDUS_VERSION/nydus-static-v$NYDUS_VERSION-linux-amd64.tgz
tar zxvf nydus-static-v$NYDUS_VERSION-linux-amd64.tgz

安装 nydus-image、nydusd 以及 nydusify 工具:

sudo cp nydus-static/nydus-image nydus-static/nydusd nydus-static/nydusify /usr/local/bin/

Containerd 集成

Nydus Snapshotter 插件

配置 Containerd 使用 nydus-snapshotter 插件, 详细文档参考：

https://github.com/dragonflyoss/image-service/blob/master/docs/containerd-env-setup.md#configure-and-start-containerd。

首先修改 Containerd 配置在 /etc/containerd/config.toml 添加下面内容:

[proxy_plugins]
  [proxy_plugins.nydus]
    type = "snapshot"
    address = "/run/containerd-nydus/containerd-nydus-grpc.sock"


[plugins.cri]
  [plugins.cri.containerd]
    snapshotter = "nydus"
    disable_snapshot_annotations = false

重启 Containerd 服务:

sudo systemctl restart containerd

验证 Containerd 是否使用 nydus-snapshotter 插件:

$ ctr -a /run/containerd/containerd.sock plugin ls | grep nydus
io.containerd.snapshotter.v1          nydus                    -              ok

Systemd 启动

Nydus Snapshotter 服务

Nydusd 的 Mirror 模式配置详细文档可以参考：

https://github.com/dragonflyoss/image-service/blob/master/docs/nydusd.md#enable-mirrors-for-storage-backend。

创建 Nydusd 配置文件 nydusd-config.json,配置如下:

{
  "device": {
    "backend": {
      "type": "registry",
      "config": {
        "mirrors": [
          {
            "host": "http://127.0.0.1:65001",
            "auth_through": false,
            "headers": {
              "X-Dragonfly-Registry": "https://index.docker.io"
            }
          }
        ],
        "scheme": "https",
        "skip_verify": false,
        "timeout": 10,
        "connect_timeout": 10,
        "retry_limit": 2
      }
    },
    "cache": {
      "type": "blobcache",
      "config": {
        "work_dir": "/var/lib/nydus/cache/"
      }
    }
  },
  "mode": "direct",
  "digest_validate": false,
  "iostats_files": false,
  "enable_xattr": true,
  "fs_prefetch": {
    "enable": true,
    "threads_count": 10,
    "merging_size": 131072,
    "bandwidth_rate": 1048576
  }
}

复制配置文件至

/etc/nydus/config.json 文件:

sudo mkdir /etc/nydus && cp nydusd-config.json /etc/nydus/config.json

创建 Nydus Snapshotter Systemd 配置文件 nydus-snapshotter.service , 配置如下:

[Unit]
Description=nydus snapshotter
After=network.target
Before=containerd.service


[Service]
Type=simple
Environment=HOME=/root
ExecStart=/usr/local/bin/containerd-nydus-grpc --config-path /etc/nydus/config.json
Restart=always
RestartSec=1
KillMode=process
OOMScoreAdjust=-999
StandardOutput=journal
StandardError=journal


[Install]
WantedBy=multi-user.target

复制配置文件至

/etc/systemd/system/ 目录:

sudo cp nydus-snapshotter.service /etc/systemd/system/

Systemd 启动 Nydus Snapshotter 服务:

$ sudo systemctl enable nydus-snapshotter
$ sudo systemctl start nydus-snapshotter
$ sudo systemctl status nydus-snapshotter
● nydus-snapshotter.service - nydus snapshotter
     Loaded: loaded (/etc/systemd/system/nydus-snapshotter.service; enabled; vendor preset: enabled)
     Active: active (running) since Wed 2022-10-19 08:01:00 UTC; 2s ago
   Main PID: 2853636 (containerd-nydu)
      Tasks: 9 (limit: 37574)
     Memory: 4.6M
        CPU: 20ms
     CGroup: /system.slice/nydus-snapshotter.service
             └─2853636 /usr/local/bin/containerd-nydus-grpc --config-path /etc/nydus/config.json


Oct 19 08:01:00 kvm-gaius-0 systemd[1]: Started nydus snapshotter.
Oct 19 08:01:00 kvm-gaius-0 containerd-nydus-grpc[2853636]: time="2022-10-19T08:01:00.493700269Z" level=info msg="gc goroutine start..."
Oct 19 08:01:00 kvm-gaius-0 containerd-nydus-grpc[2853636]: time="2022-10-19T08:01:00.493947264Z" level=info msg="found 0 daemons running"

转换 Nydus 格式镜像

转换 python:latest 镜像为 Nydus 格式镜像, 可以直接使用已经转换好的

dragonflyoss/python-nydus:latest 镜像, 跳过该步骤。转换工具可以使用Nydusify^[3]也可以使用 acceld^[4]。

登陆 Dockerhub

转换 Nydus 镜像,

DOCKERHUB_REPO_NAME 环境变量设置为用户个人的镜像仓库:

DOCKERHUB_REPO_NAME=dragonflyoss
sudo nydusify convert --nydus-image /usr/local/bin/nydus-image --source python:latest --target $DOCKERHUB_REPO_NAME/python-nydus:latest

Nerdctl 运行 Nydus 镜像

使用 Nerdctl 运行 python-nydus:latest , 过程中即通过 Nydus 和 Dragonfly 下载镜像:

sudo nerdctl --snapshotter nydus run --rm -it $DOCKERHUB_REPO_NAME/python-nydus:latest

搜索日志验证 Nydus 基于 Mirror 模式通过 Dragonfly 分发流量:

$ grep mirrors /var/lib/containerd-nydus/logs/**/*log
[2022-10-19 10:16:13.276548 +00:00] INFO [storage/src/backend/connection.rs:271] backend config: ConnectionConfig { proxy: ProxyConfig { url: "", ping_url: "", fallback: false, check_interval: 5, use_http: false }, mirrors: [MirrorConfig { host: "http://127.0.0.1:65001", headers: {"X-Dragonfly-Registry": "https://index.docker.io"}, auth_through: false }], skip_verify: false, timeout: 10, connect_timeout: 10, retry_limit: 2 }

PART. 3

性能测试

测试 Nydus Mirror 模式与 Dragonfly P2P 集成后的单机镜像下载的性能。测试是在同一台机器上面做不同场景的测试。由于机器本身网络环境、配置等影响，实际下载时间不具有参考价值，但是不同场景下载时间所提升的比率是有重要意义的。

●OCIv1: 使用 Containerd 直接拉取镜像并且启动成功的数据。

●Nydus Cold Boot: 使用 Containerd 通过 Nydus 拉取镜像，没有命中任何缓存并且启动成功的数据。

●Nydus & Dragonfly Cold Boot: 使用 Containerd 通过 Nydus 拉取镜像，并且基于 Nydus Mirror 模式流量转发至 Dragonfly P2P，在没有命中任何缓存并且启动成功的数据。

●Hit Dragonfly Remote Peer Cache: 使用 Containerd 通过 Nydus 拉取镜像，并且基于 Nydus Mirror 模式流量转发至 Dragonfly P2P，在命中 Dragonfly 的远端 Peer 缓存的情况下并且成功启动的数据。

●Hit Dragonfly Local Peer Cache: 使用 Containerd 通过 Nydus 拉取镜像，并且基于 Nydus Mirror 模式流量转发至 Dragonfly P2P，在命中 Dragonfly 的本地 Peer 缓存的情况下并且成功启动的数据。

●Hit Nydus Cache: 使用 Containerd 通过 Nydus 拉取镜像，并且基于 Nydus Mirror 模式流量转发至 Dragonfly P2P，在命中 Nydus 的本地缓存的情况下并且成功启动的数据。

测试结果表明 Nydus Mirror 模式和 Dragonfly P2P 集成。使用 Nydus 下载镜像对比OCIv1的模式，能够有效减少镜像下载时间。Nydus 冷启动和 Nydus & Dragonfly 冷启动数据基本接近。

其他命中 Dragonfly Cache 的结果均好于只使用 Nydus 的情况。最重要的是如果很大规模集群使用 Nydus 拉取镜像，会将每个镜像层的下载分解按需产生很多 Range 请求。增加镜像仓库源站 QPS 。

而 Dragonfly 可以基于 P2P 技术有效减少回源镜像仓库的请求数量和下载流量。最优的情况，Dragonfly 可以保证大规模集群中每个下载任务只回源一次。

｜相关链接｜

[1]Dragonfly1.x:

https://github.com/dragonflyoss/Dragonfly

[2]Kind:

https://kind.sigs.k8s.io/

[3]Nydusify:

https://github.com/dragonflyoss/image-service/blob/master/docs/nydusify.md

[4]Acceld:

https://github.com/goharbor/acceleration-service

｜社区相关网址｜

Dragonfly 社区官网网站:

https://d7y.io/

Github 仓库:

https://github.com/dragonflyoss/Dragonfly2

Slack Channel:

#dragonflyonCNCF Slack

Discussion Group:

dragonfly-discuss@googlegroups.com

Twitter:@dragonfly_oss

Nydus 社区官方网站:

https://nydus.dev/

Github 库:

https://github.com/dragonflyoss/image-service

Slack Channel: #nydus

点击原文，了解更多…

Dragonfly Star 一下✨：
https://github.com/dragonflyoss/Dragonfly2
