SOLIDWORKS巧手塑形：尖角转圆角——轻松掌握多种圆角处理技巧！

各位工程师在使用SOLIDWORKS设计产品时，圆角设计是一个不可或缺的操作。接下来，就让我们了解一下SOLIDWORKS中的一些圆角设计方式。

一、二维草图圆角

二维草图圆角是非常常用的操作，在草图状态下绘制轮廓形状时，添加圆角：

相交线段添加圆角：

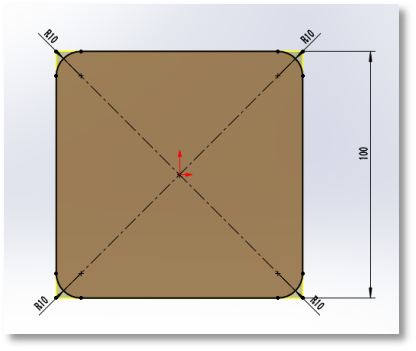

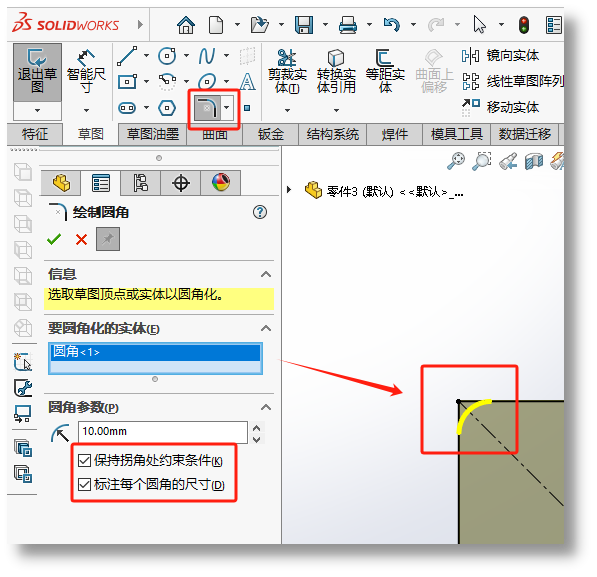

草图中添加圆角：

选择标注所有圆角尺寸

断开线段添加圆角：

点选两线段，软件自动剪裁并添加圆角

草图中添加圆角可能会截短我们原有的线段，导致原有的线段尺寸或位置关系发生变化。建议生成实体后添加圆角或添加圆角后检查添加尺寸关系。

二、三维草图圆角

与二维草图操作相同

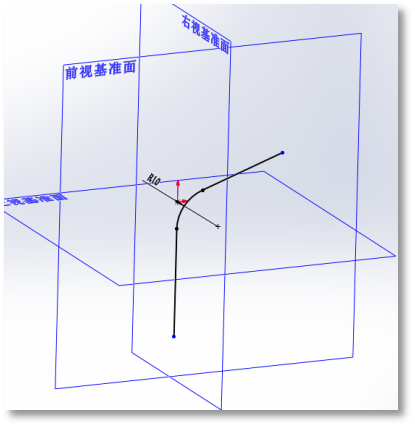

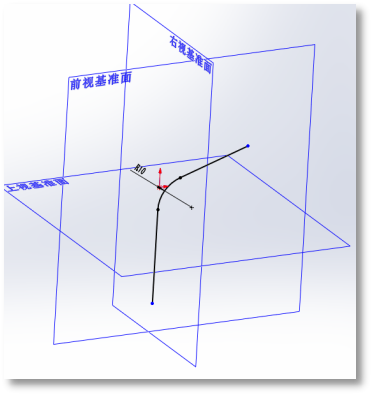

相交线段圆角

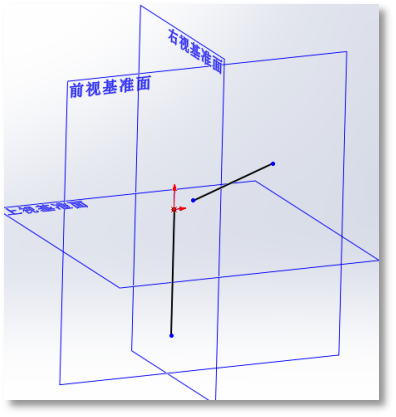

断开线段圆角

注意：

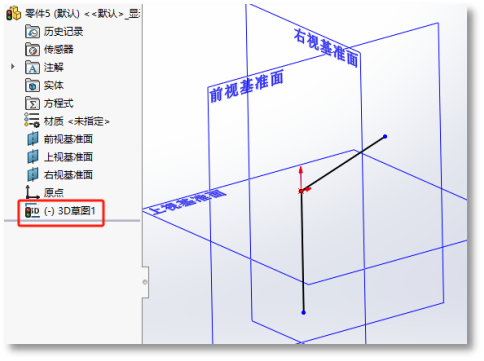

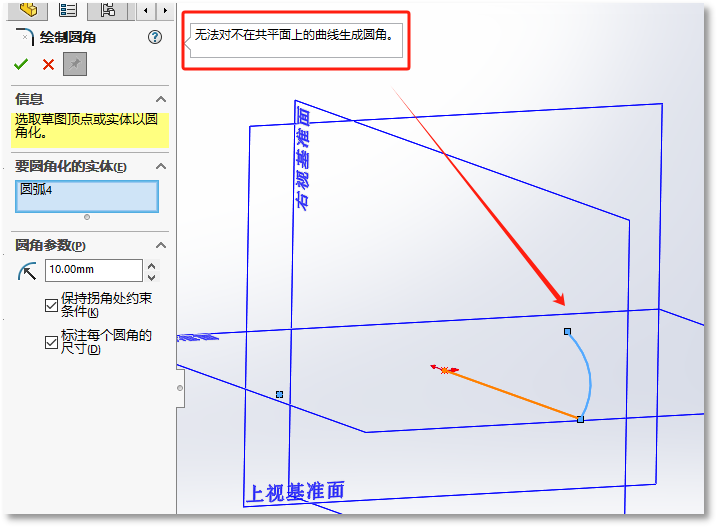

当曲线不在共同平面时无法添加圆角

在设计产品时我们经常会在三维草图中绘制好所有的线段，对于线段可以按参数添加圆角，而遇到曲线，我们需要注意圆角两边线需要在同一平面才能添加圆角。可通过曲面设计或面圆角进一步修改产品。

三、实体圆角

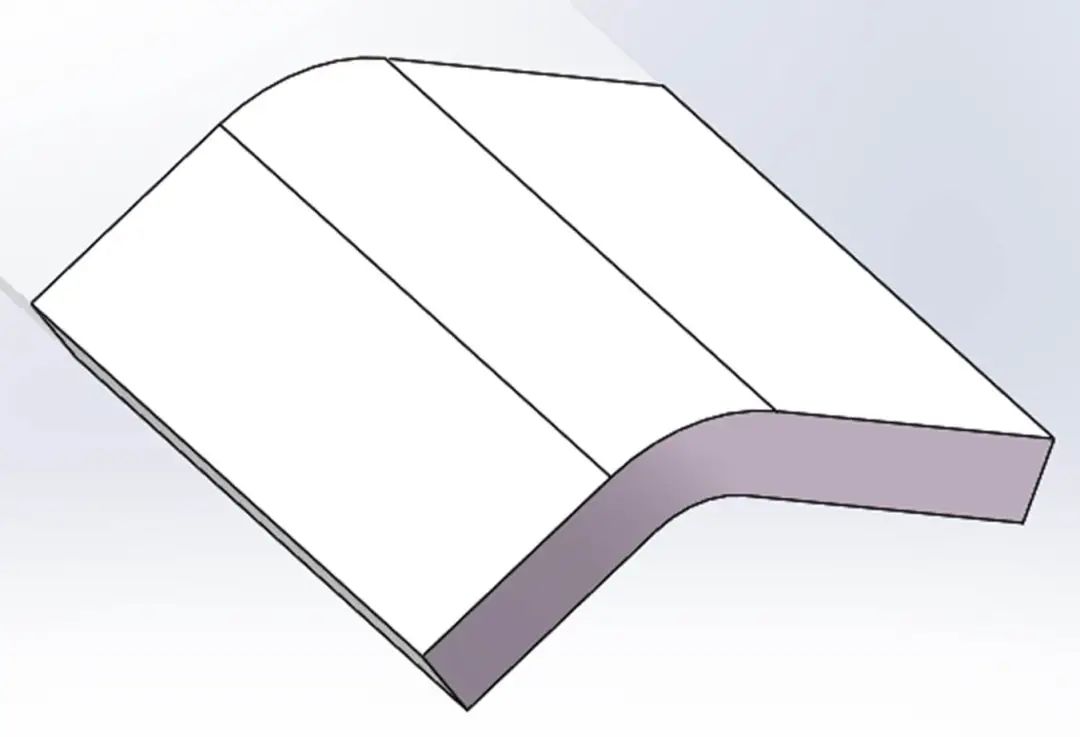

修改实体零件时添加圆角，SOLIDWORKS可以创建半径固定的边线圆角。或创建半径变化的边线圆角。可以通过添加轮廓点并修改圆角半径创建各式各样的边线样式，对称或不对称的形状。也可以直接选择圆角两侧面，设定半径创建，对于边线较小，数量多或不易选择的时候比较便捷。

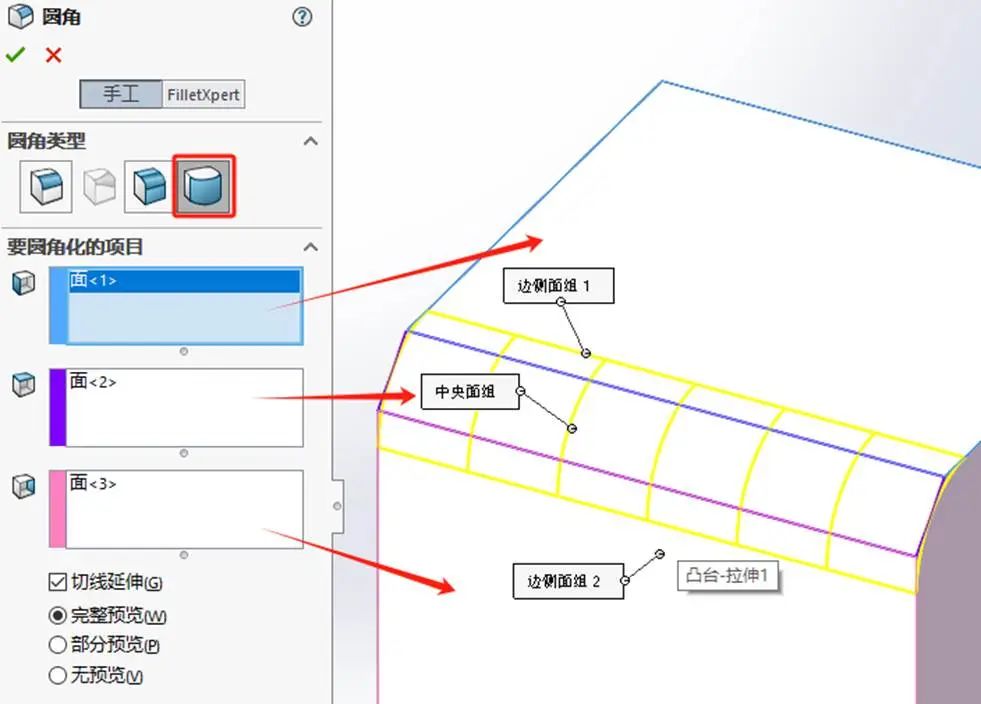

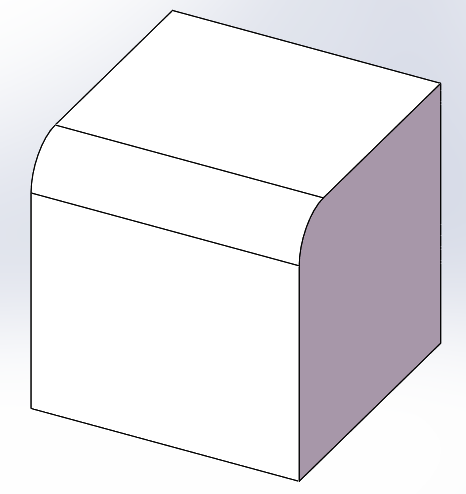

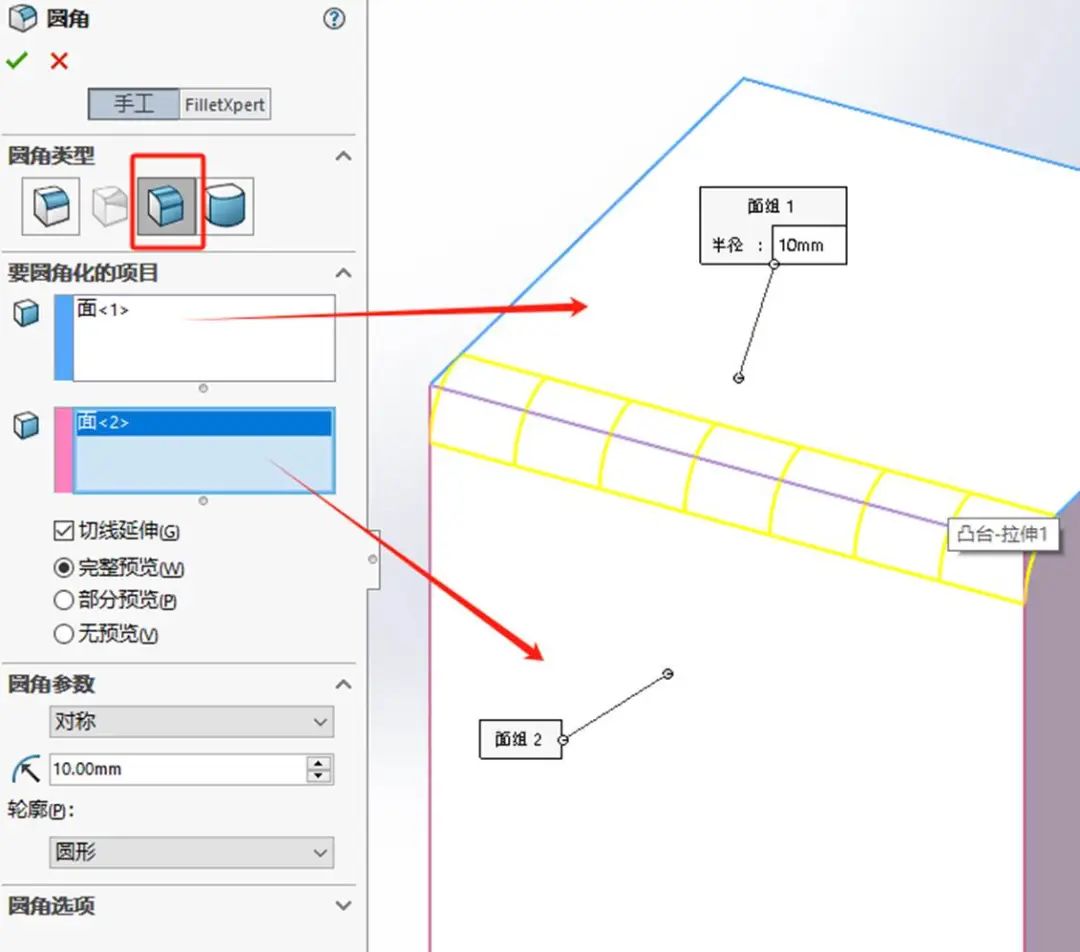

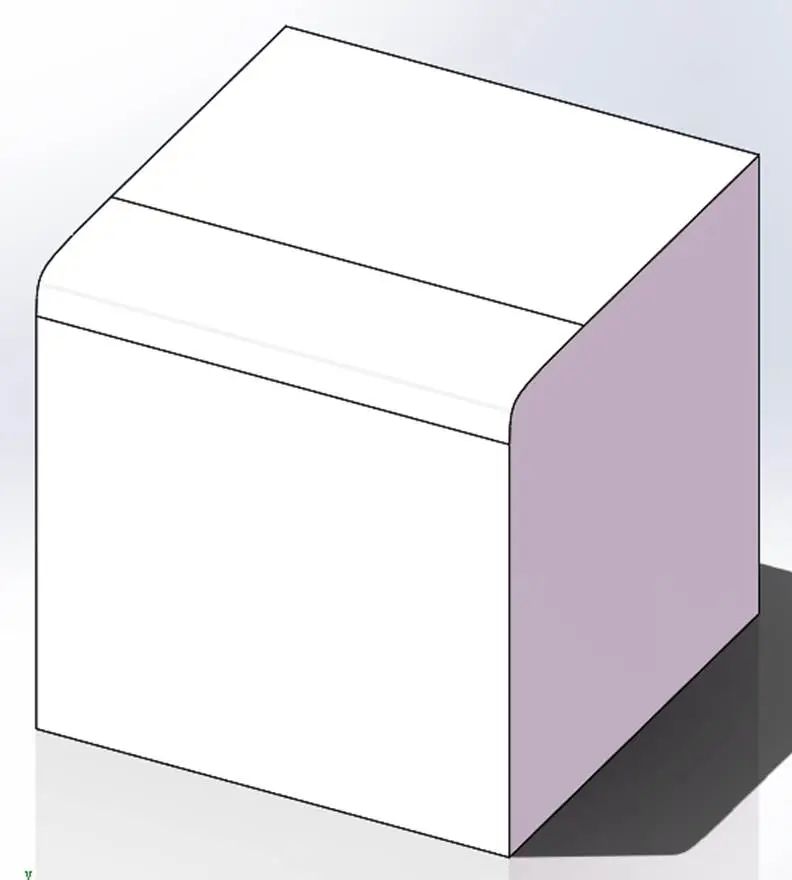

当需要对三个相交面添加圆角时，可利用完整圆角选项过渡三个平面。

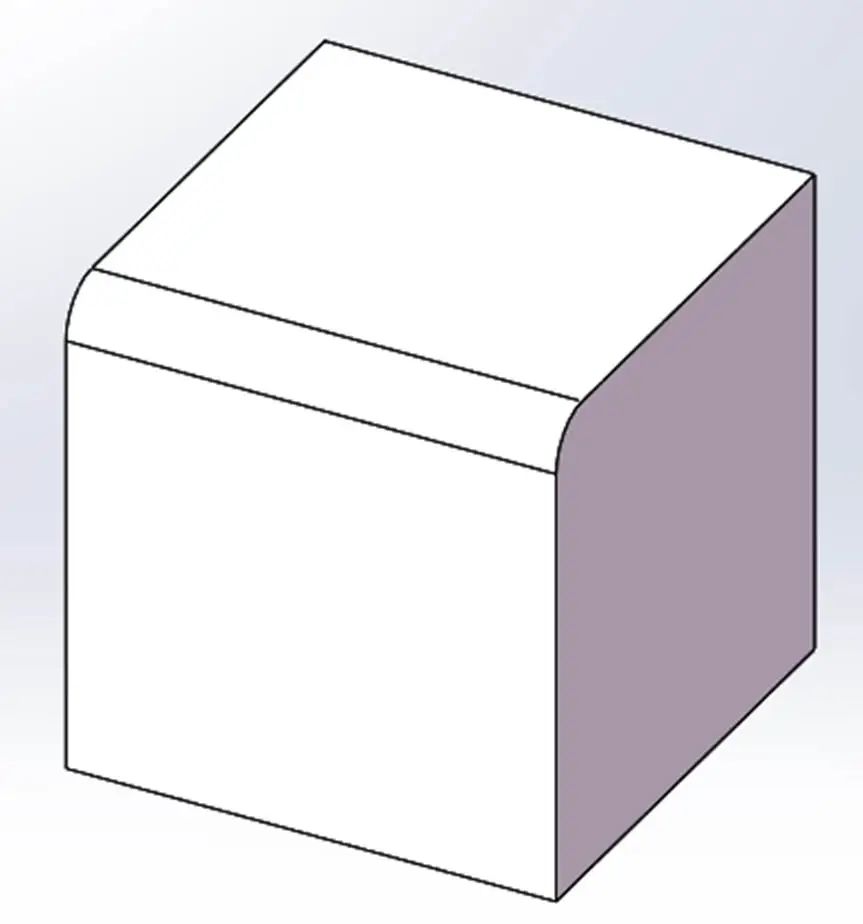

固定大小圆角

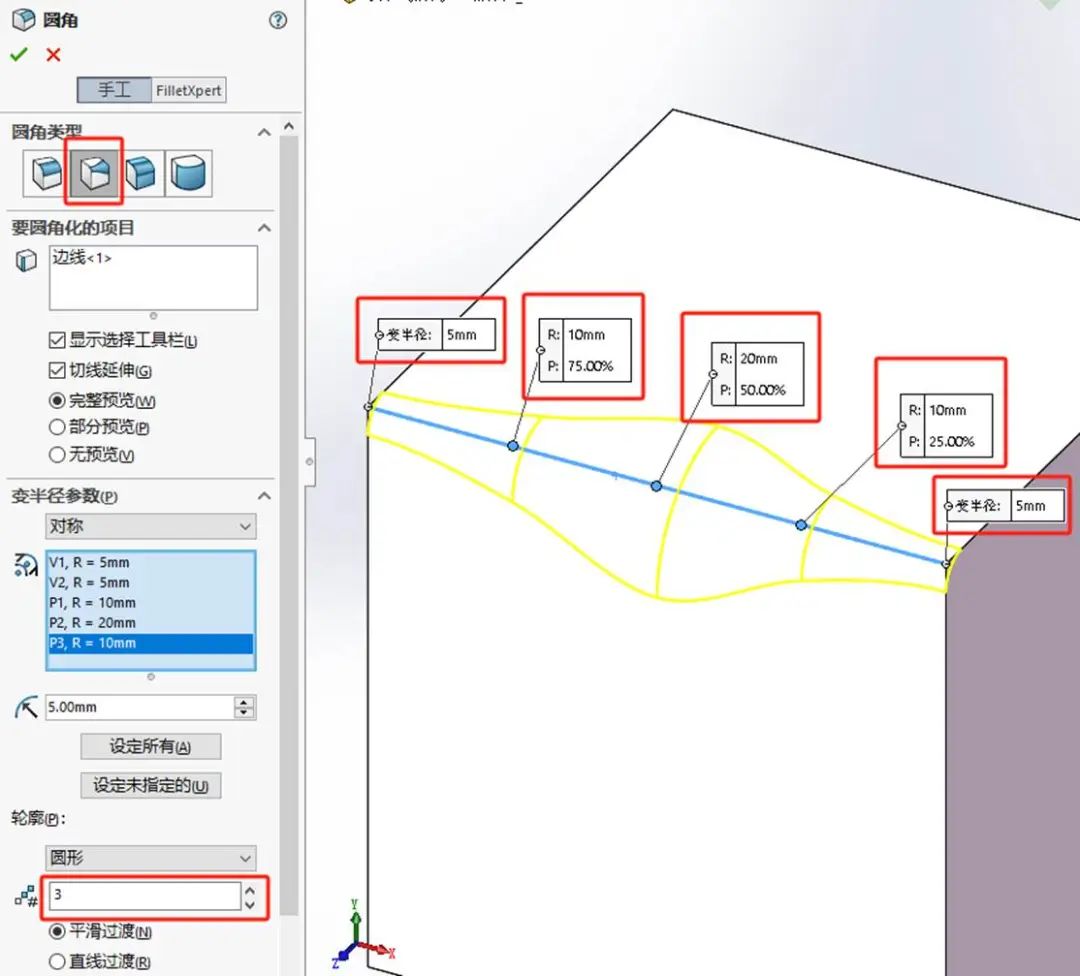

变量大小圆角

画圆角

相交曲面添加圆角

四、圆角选项

圆角菜单中可以自定义许多圆角参数：

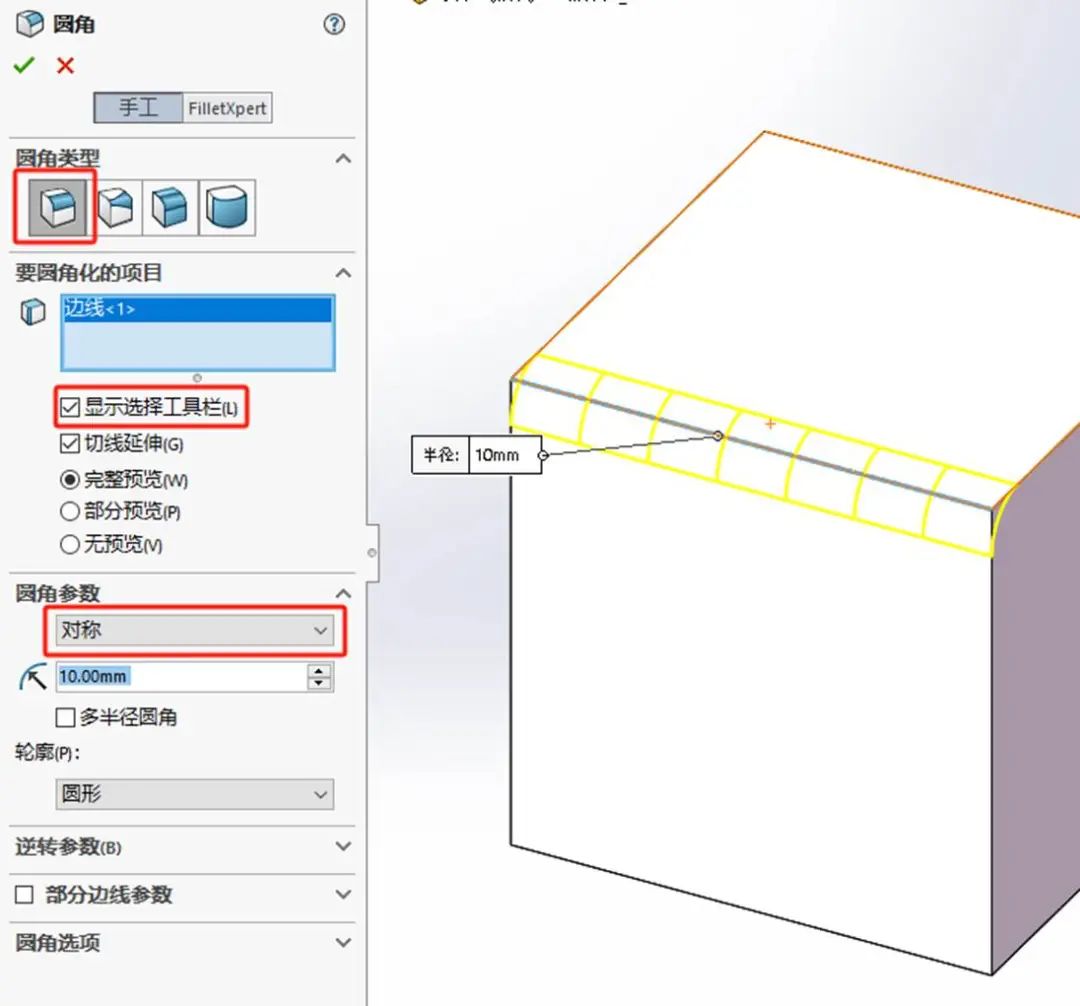

① 显示选择工具栏：点选圆角边线后鼠标右上角提示边角快捷选择。

② 圆角参数：可选择对称/非对称圆角。

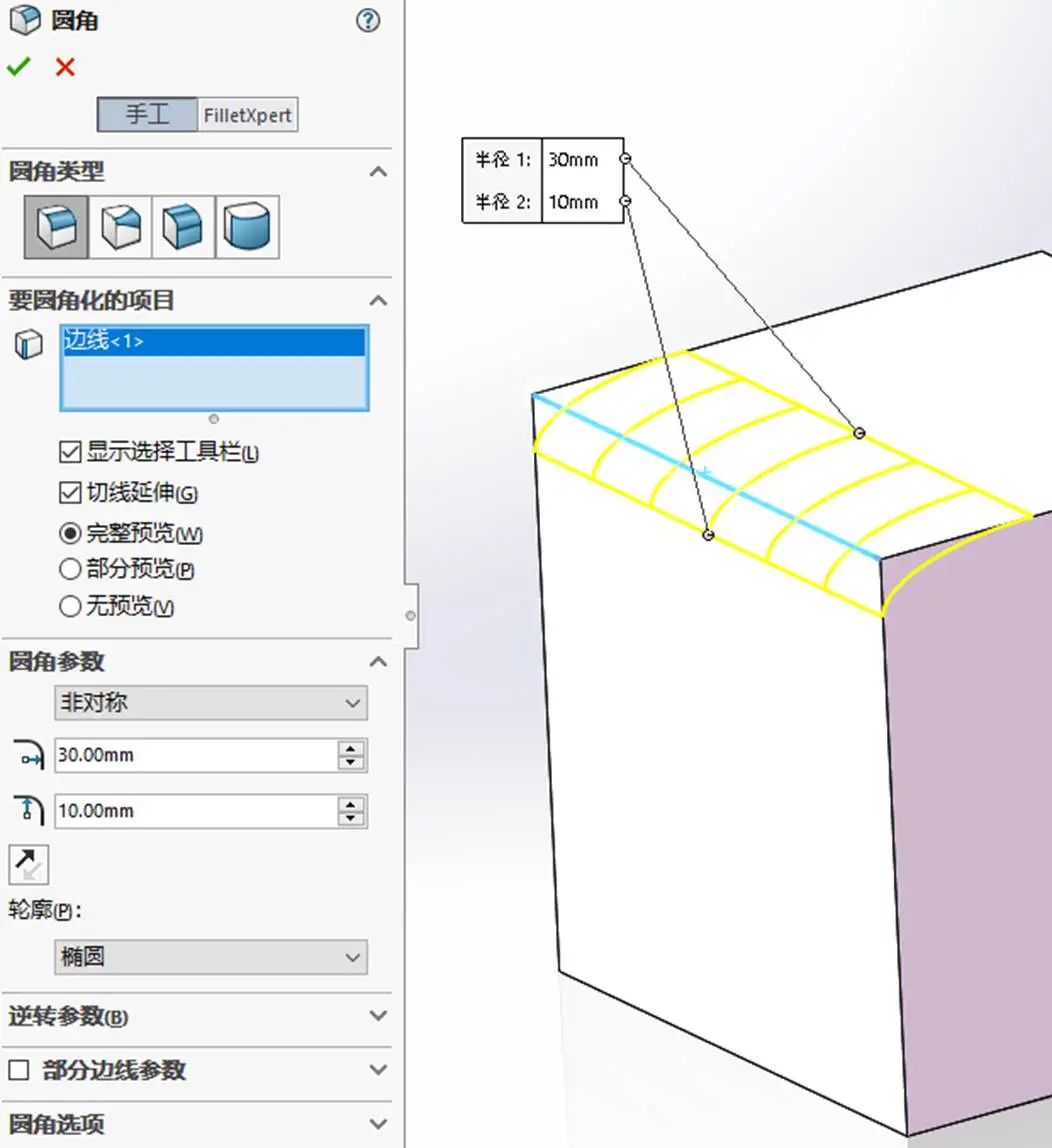

非对称圆角

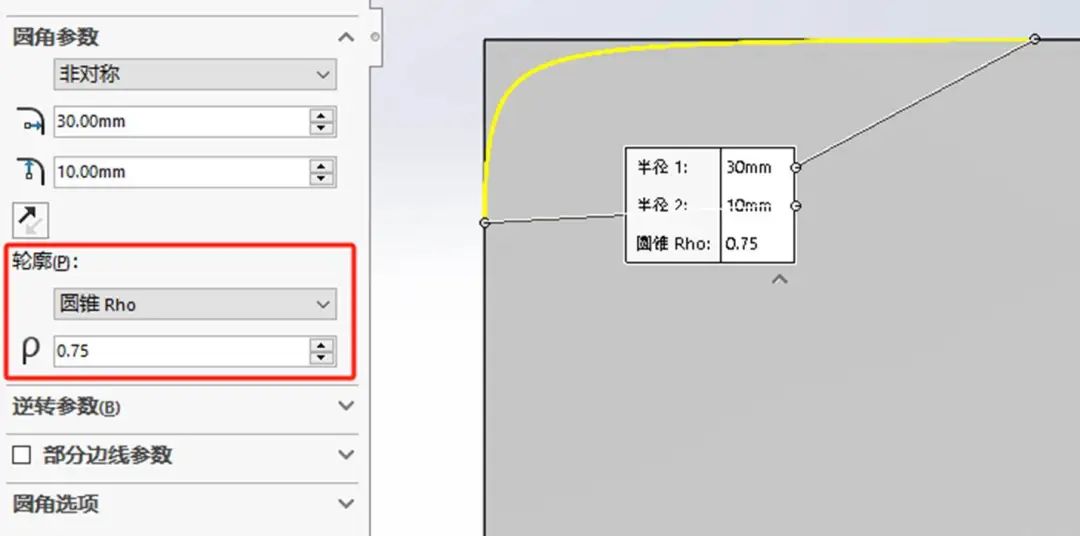

③ 圆角参数-轮廓：

对称圆角：圆形-圆锥Rho-圆锥半径-曲率连续

非对称圆角：椭圆-圆锥Rho-曲率连续。

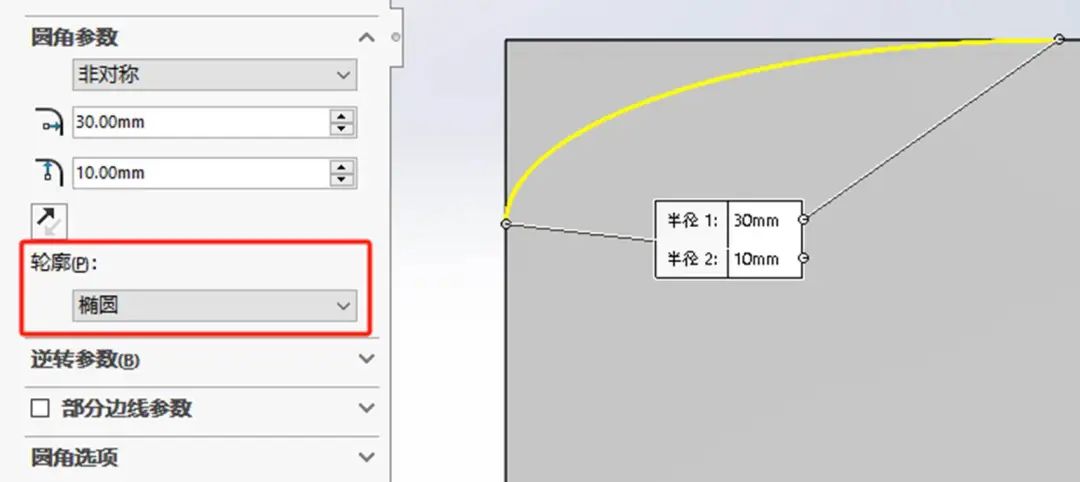

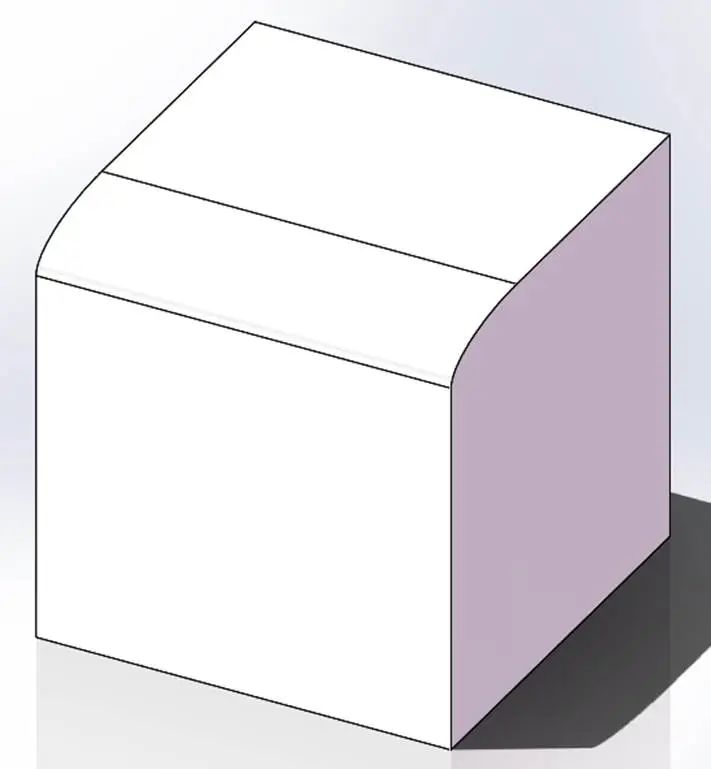

轮廓：椭圆

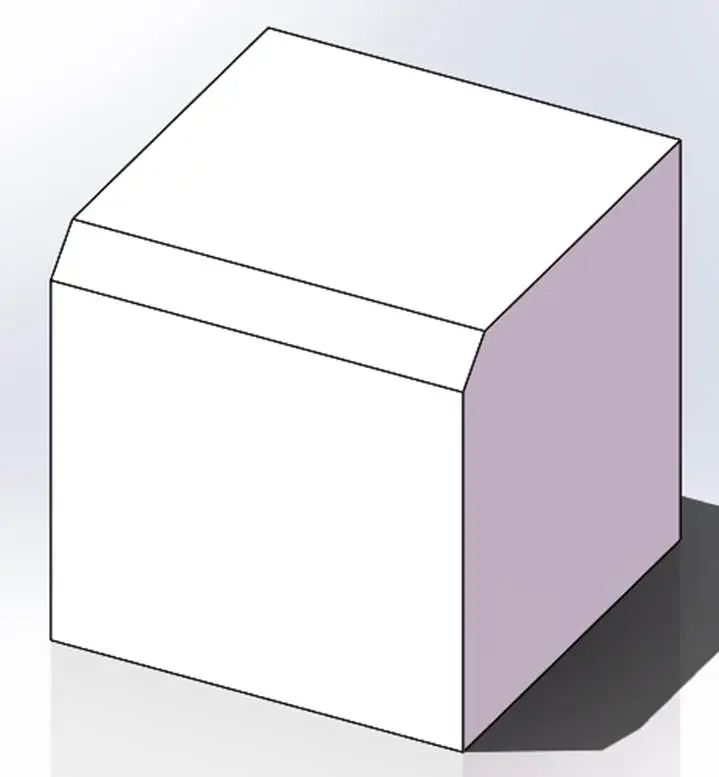

轮廓：圆锥Rho

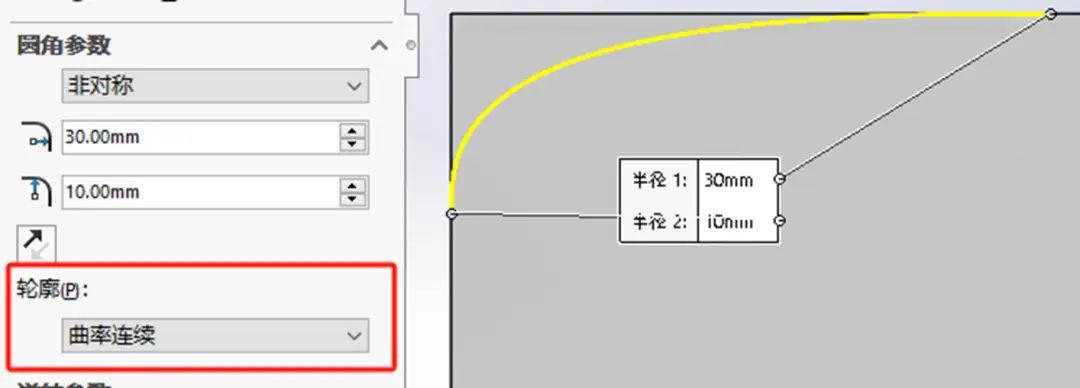

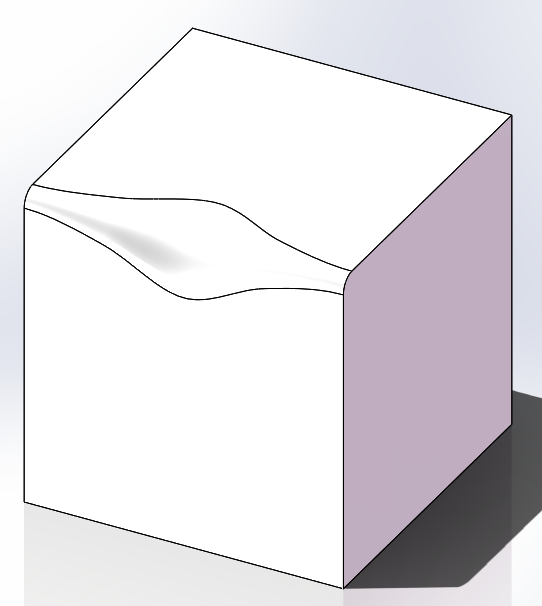

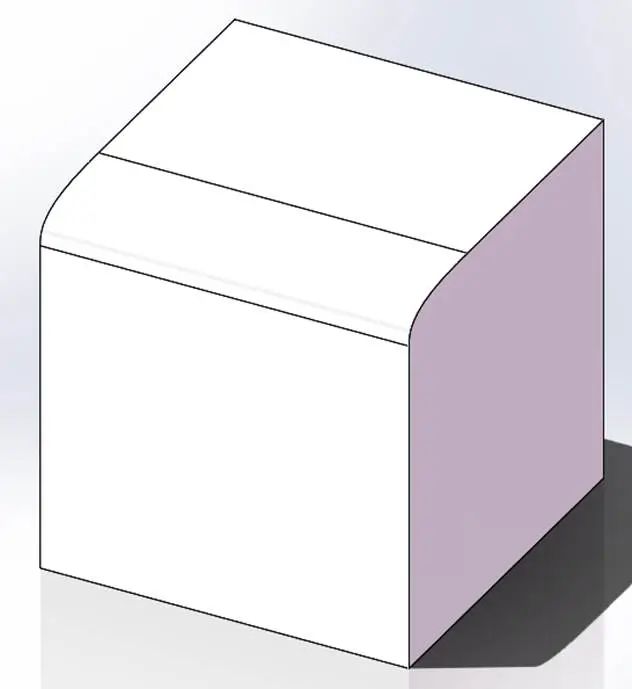

轮廓：曲率连续

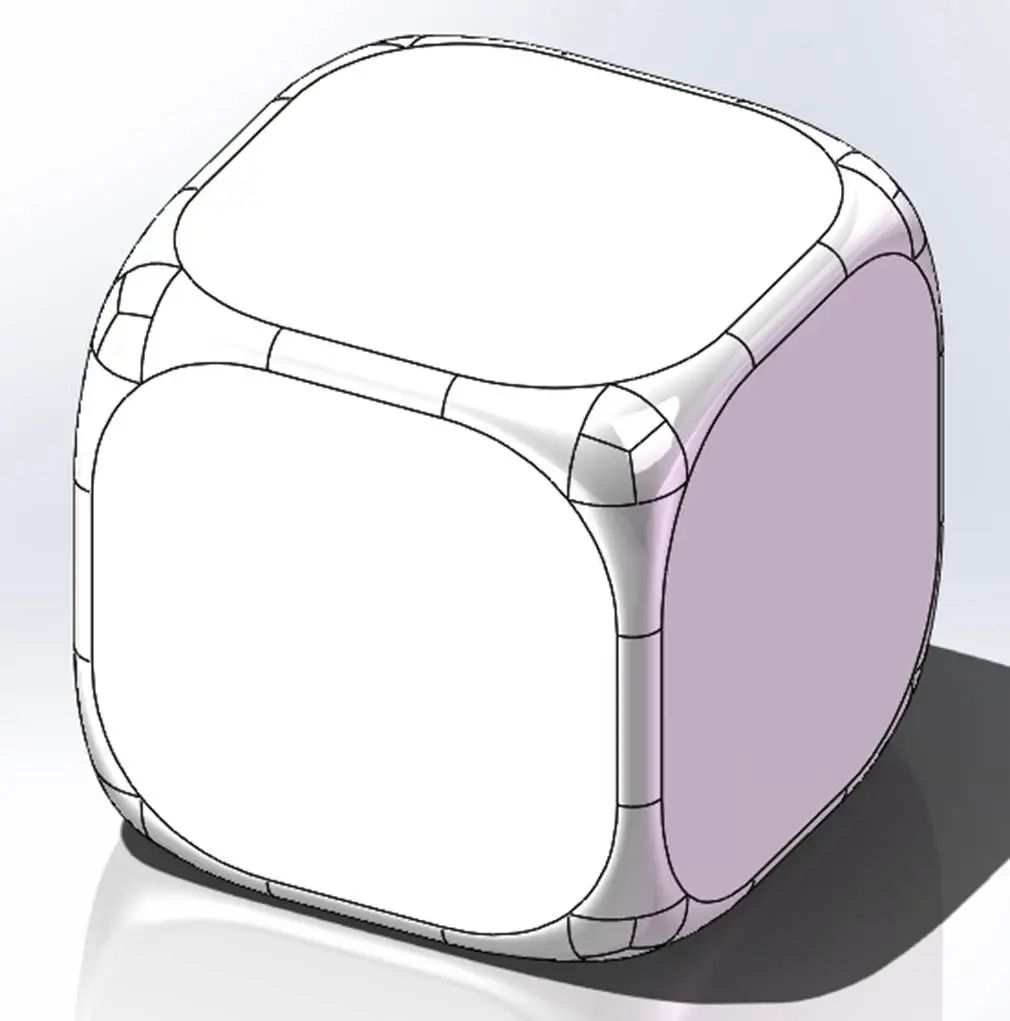

④ 逆转参数：可理解为边线交汇角的细节处理。设定不同于边线圆角的数值，达到边线和圆角不同圆角大小的结果。

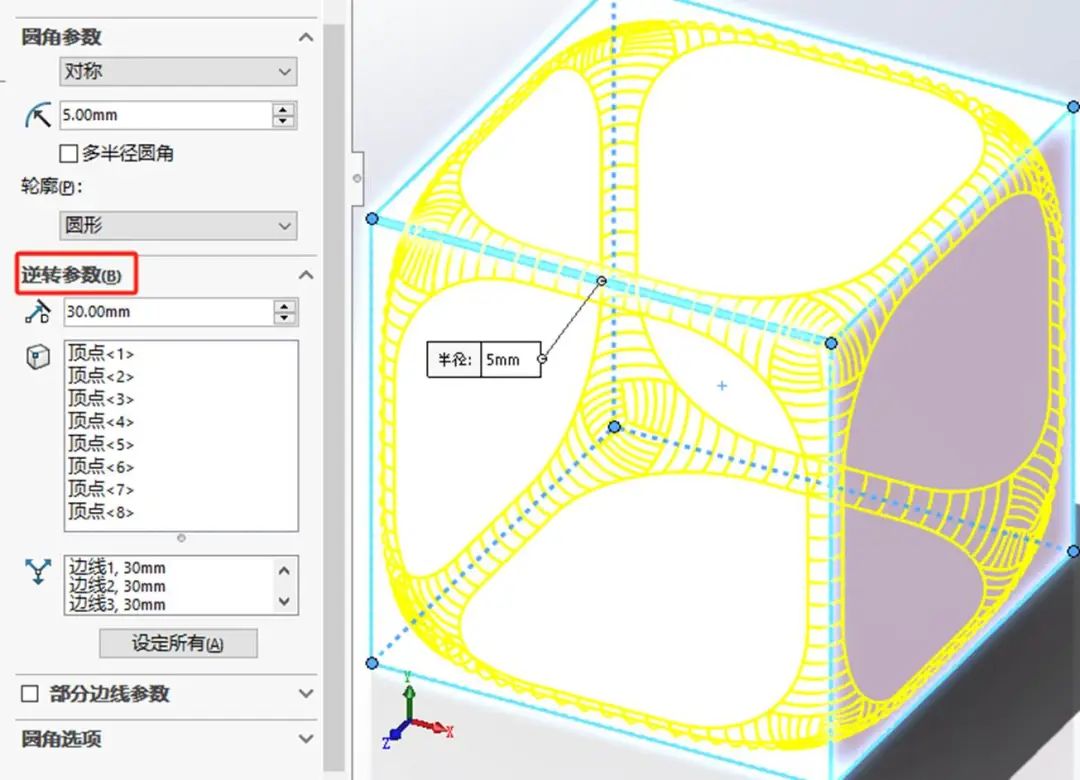

逆转参数

创建圆角时需要仔细确认圆角参数，充分利用软件功能，让我们的设计步骤简洁，思路清晰。可以在圆角设计中完成的设计，就不要复杂的设计。

五、曲面圆角

在曲面设计中添加圆角类似于草图绘制圆角。

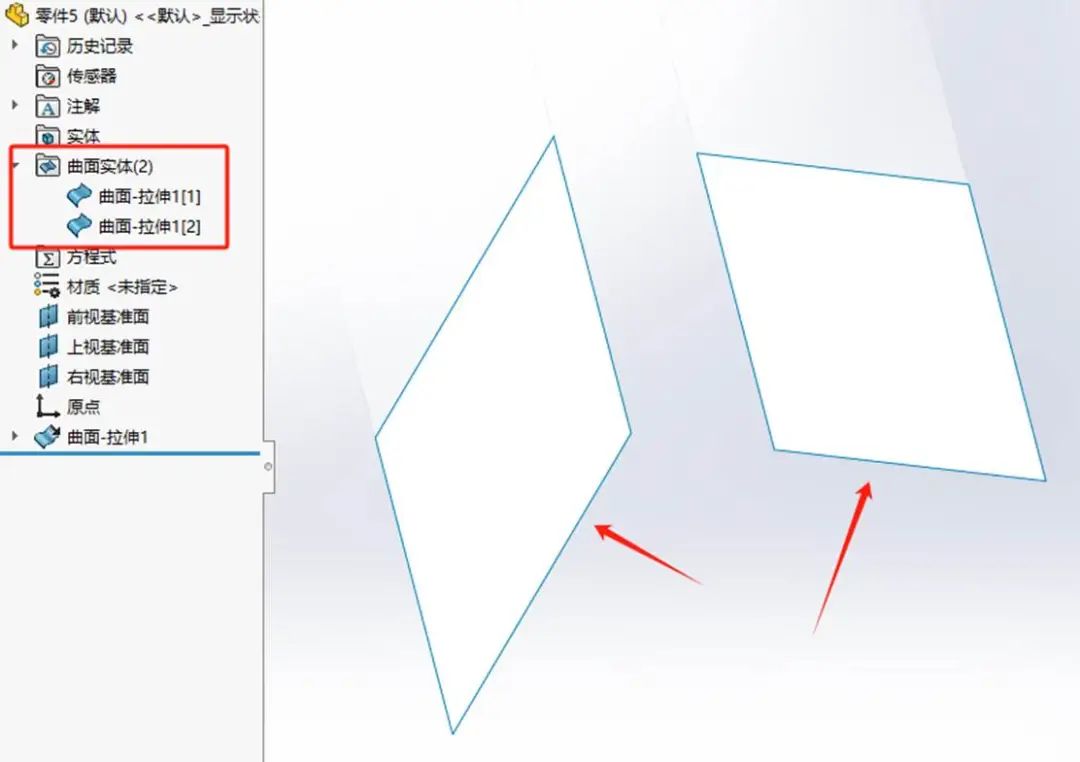

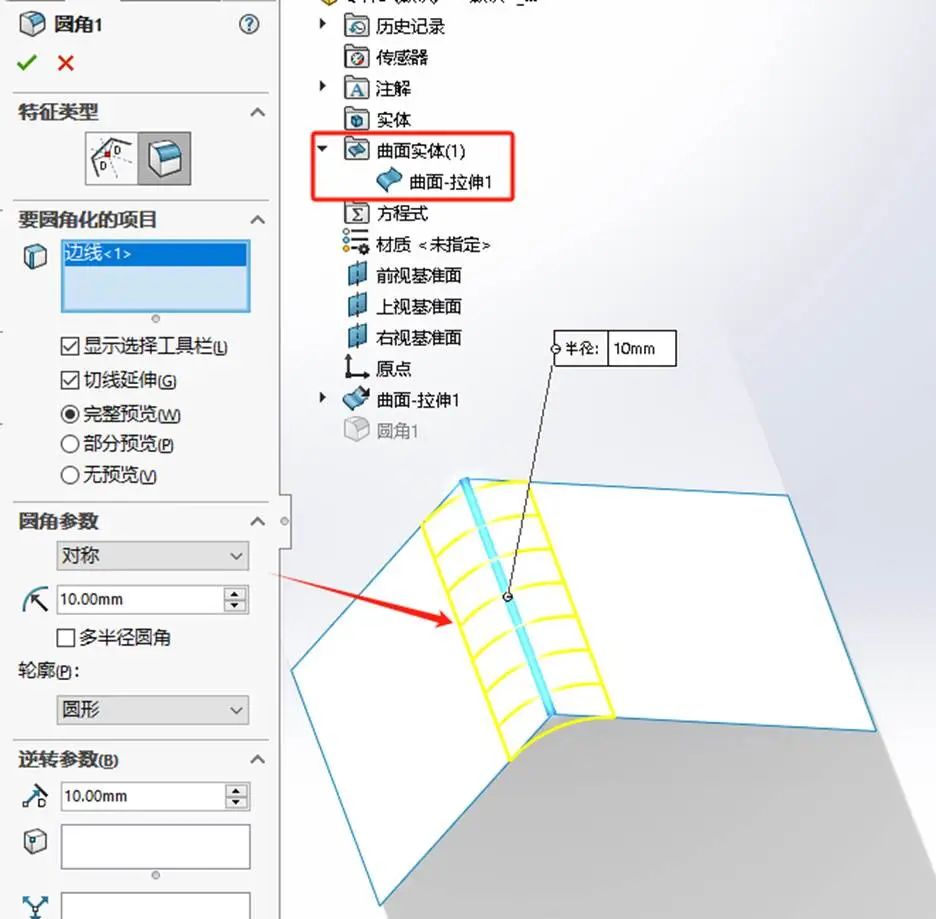

相交曲面可直接添加，对于断开的曲面，需要注意曲面边线间距和创建圆角半径，半径过小可能会导致圆角创建失败。

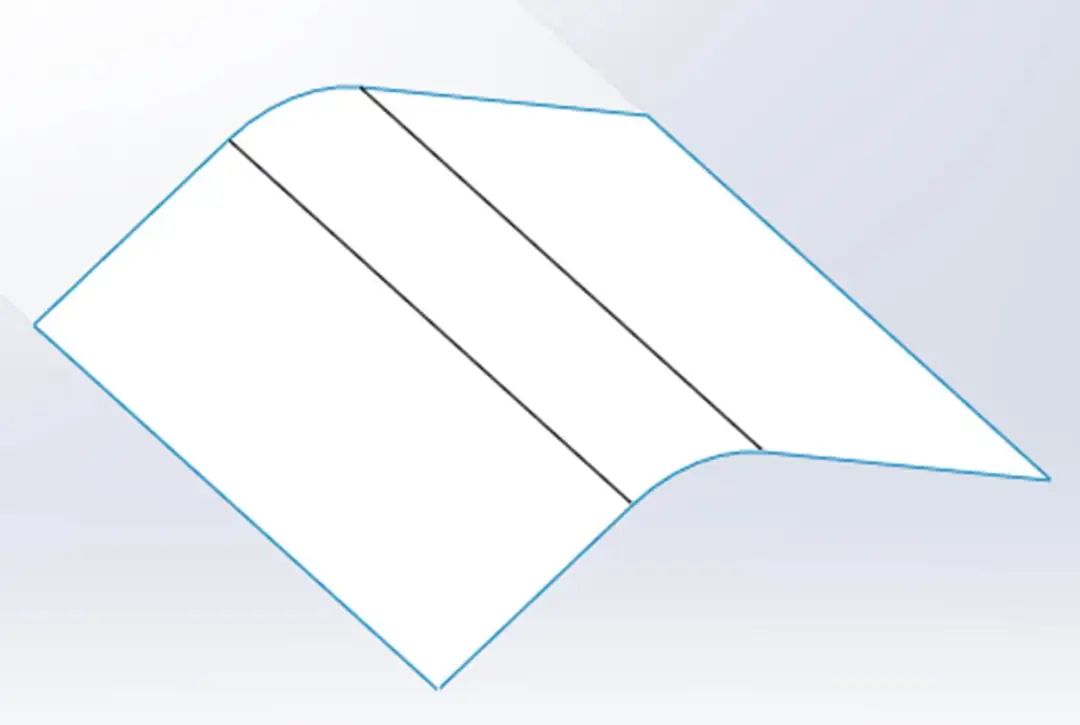

相交曲面添加圆角

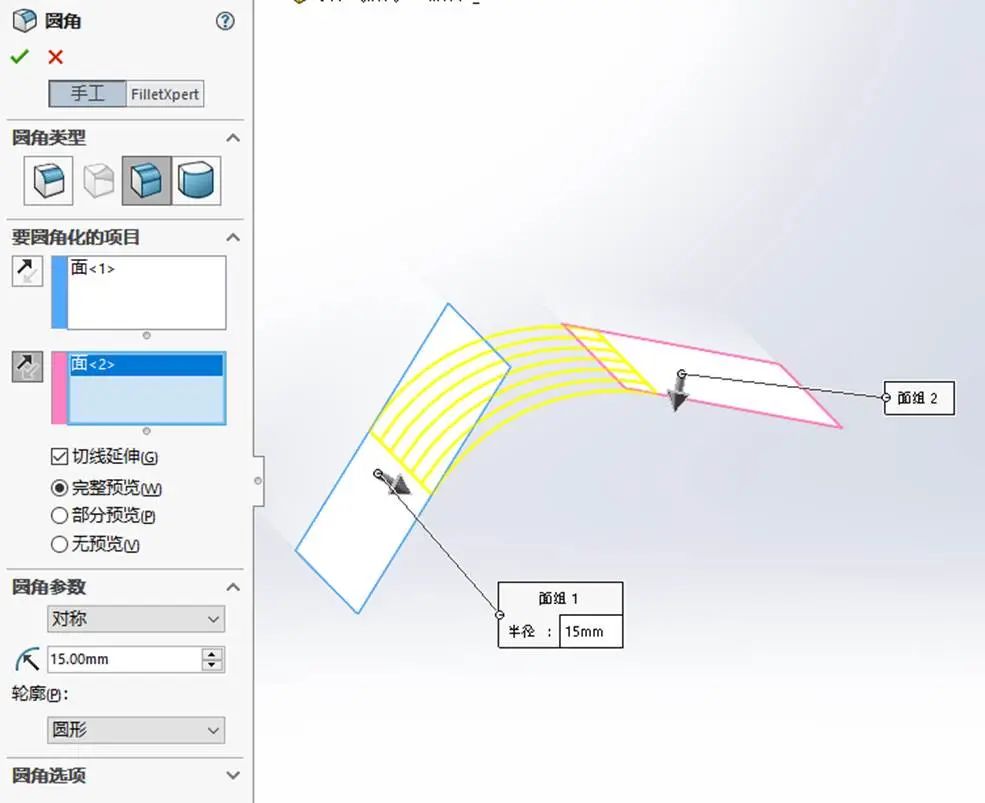

不相交曲面加圆角（注意间距和圆角半径）

圆角是一个非常常用的设计，充分利用软件设置，将二维图纸转化为三维或三维产品设计时分配好设计步骤，使设计简单易修改，后期改版省时省力。
