SOLIDWORKS中的:MBD、DimXpert 和 MBD 尺寸:有什么区别?

SOLIDWORKS在基于模型的定义领域中有三个最常用的术语: DimXpert、MBD Dimensions和MBD。这篇文章帮助您了解三个工具集之间的差异。

目录

PART/1  尺寸工具-DimXpert

PART/2  MBD 尺寸

PART/3  MBD

PART/4  三者区别

一、尺寸工具-DimXpert

DimXpert 推出于2008 年,是包含在SOLIDWORKS的一个工具包。DimXpert 允许设计人员自动从零件模型中捕捉几何特征。并以注释的形式创建包括几何在内的产品制造信息。

由于 DimXpert 识别几何/制造特征而不是 FeatureManager 设计树中的特征,因此同样适用于 SOLIDWORKS 导入的零件。

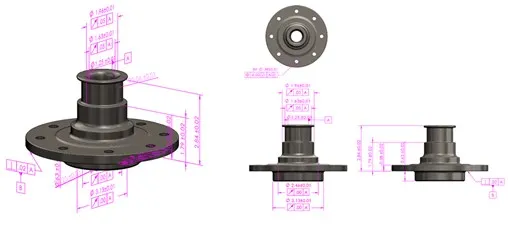

使用注释视图组织产品制造信息之前和之后

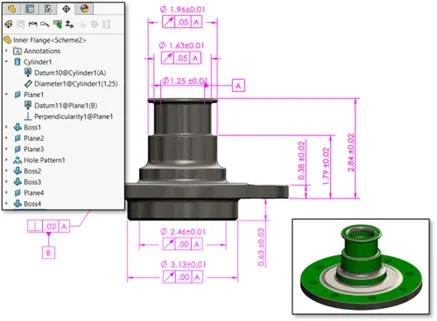

这些特性和注释也可以手工添加,并在上面所示的DimXpertManager中整齐列出。


二、MBD 尺寸

如果您是SOLIDWORKS的资深用户,应该会发现随着 SOLIDWORKS 2019 的发布,DimXpertCommandManager 选项卡找不到了,取而代之的是MBD Dimensions的选项卡。

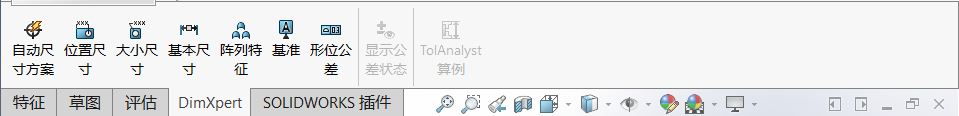

DimXpert CommandManager 选项卡

(在 SOLIDWORKS 2018 及更早版本中可用)

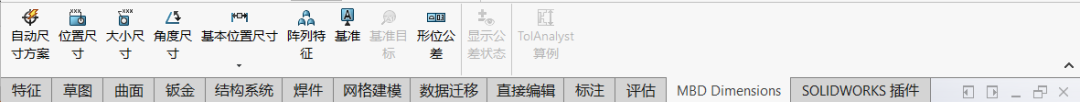

MBD Dimensions 选项卡

(在 SOLIDWORKS 2019 及更高版本中可用)

重要的是:DimXpert/MBD 尺寸 与 "实际的"MBD并不相同,能看到MBD尺寸选项卡并不一定表明拥有MBD的许可证。

三、MBD

MBD与 2019 年更名后的 MBD Dimensions 很容易混淆。“真正的”MBD 是 SOLIDWORKS 的付费插件,它显著扩展了 DimXpert/MBD Dimensions 的功能。

MBD 是一款主要用于提供与非 SOLIDWORKS 用户协作的工具比较文档之间的注释、在相似零件/配置之间复制/导入尺寸标注方案。并允许将注释可见性和模型显示状态保存到 3D 视图中以获得最佳清晰度。

MBD 的单独 CommandManager 选项卡与 DimXpert/MBD Dimensions选项卡有大量重叠。

但也包含几个仅适用于 MBD 插件的工具(以红色突出显示):


SOLIDWORKS MBD CommandManager 选项卡

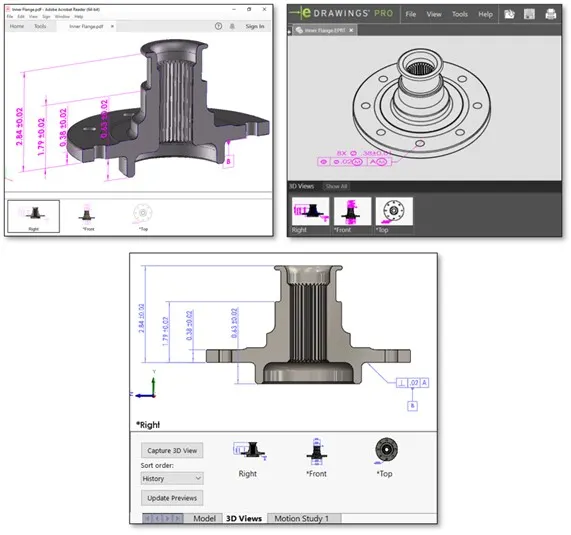

Adobe 3D PDF、SOLIDWORKS eDrawings

和带有 MBD 的 STEP242 文档

四、三者区别

* 1.  DimXpert是SOLIDWORKS在2019年之前版本,用于3D零件和装配体直接注释的工具。

* 2.  自2019版起,MBD Dimensions成为DimXpert工具的新名称,并取代了DimXpert 选项卡。
* 3.  MBD 是基于模型定义的付费插件,可扩展DimXpert/MBD Dimensions 的功能。

SOLIDWORKS MBD是一款出色的工具,可直接在CAD 模型(甚至是导入的模型)上定义所有产品制造信息。
