网络拓扑图怎么画最好?

你们好,我的网工朋友。

好久没和你们聊拓扑图了,群里总是不乏有人问,拓扑图怎么设计,怎么配置,或者让大佬看看自己做的这图有没有啥问题的……

画拓扑图的方式有很多,在线软件,Visio,PPT,都是方法。

问题是你要怎么从0到1,怎么样用拓扑图完美地把你的网络逻辑结构、思路呈现出来。

没经验的朋友真的不知道从哪里上手。

今天就给你来一篇绘制拓扑图详解,从一页白纸开始,教你怎么从0到1亲手绘制一张拓扑图。

今日文章阅读福利:《思科、华为、华三、锐捷等多厂商图标合集(PPT+Visio版本)》

既然都说到拓扑了,奉上精心整理的各大厂商图标,绝对能用上。私信我,发送暗号“图标”,即可获取各大厂商的图标合集。

01 什么是网络拓扑(Topology)?

01 什么是网络拓扑(Topology)?

网络拓扑是用于描述计算机网络环境(计算机、主机、网络设备等线路连接情况)的一种制图。一般将拓扑分为两类:

1) 物理拓扑

描述网络各节点的物理连接情况。

2) 逻辑拓扑

描述网络环境的逻辑结构(本文档主要探讨此种拓扑的绘制)。

在计算机网络领域,网络拓扑是一个非常重要的工具。

掌握专业的拓扑绘制技巧是从事数通工程的一个基本要求,一个专业的、规范的网络拓扑不仅仅能够清晰的、直观的呈现网络的逻辑结构,更有利于项目实施、运维管理、排错等等,也能够很好的呈现数通工程师的职业软技能。

数通工程要调得了设备排得了错写的了文档,更要画得一手文艺、骚气蓬勃的拓扑:

02 网络拓扑的常见绘制工具

1)Powerpoint

适合中小型网络拓扑绘制;小巧方便,扩展性强,实用性强

适合讲演及方案演示、实施方案、实施报告等交付材料,使用范围较广。

2)Visio

适合大型拓扑绘制;工业标准。功能强大、信息容量强大,便于打印、喷绘。

02 拓扑图案例分析

01 Case1

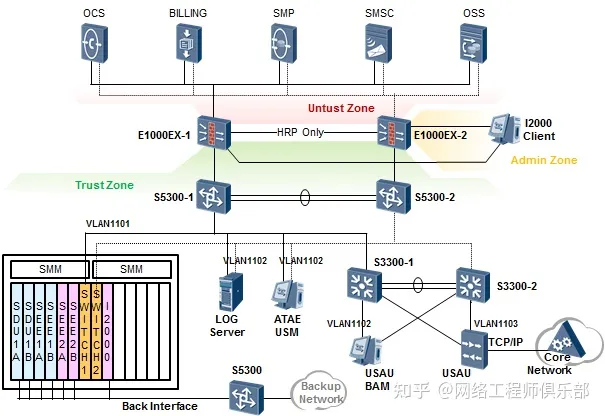

上图用于描绘一个F5负载均衡器的典型双臂组网场景。由于此处是为了描述F5双臂组网的实现机制,因此拓扑呈三层架构:防火墙、核心层的交换机与F5、服务器。

同时用红色、蓝色线条及标注文字区分F5上对内及对外的VLAN,拓扑中只标注相关的信息元素,简洁明了。

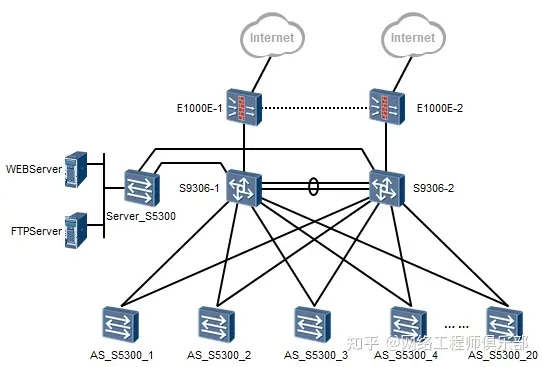

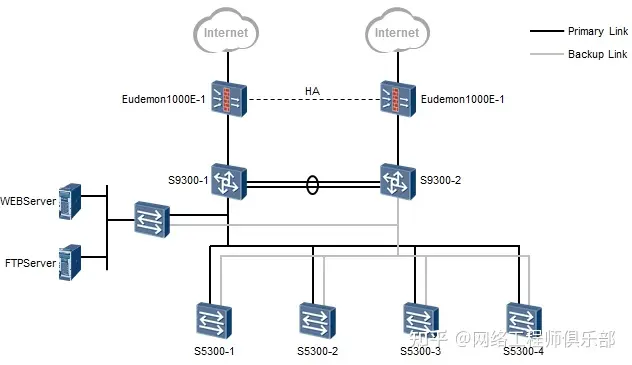

02 Case2

同样是典型的分层结构,只不过线条更多是直线,层次感较好。

03 Case3

04 Case4

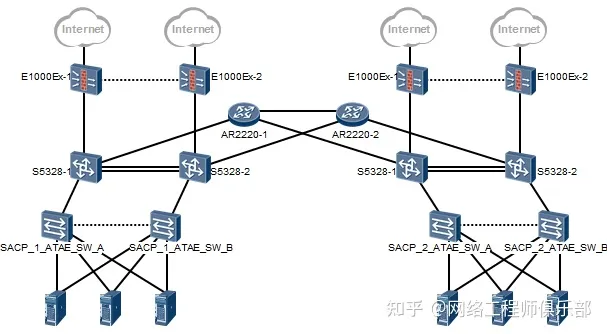

两个站点的网络通过两台路由器互联。

03 拓扑图绘制步骤

以下是在PPT上绘制拓扑的大体步骤,当然,这只是个参考或建议:

1. 首先在纸上画个草稿,熟练之后,做到拓扑在心中

2. 通过辅助手段描绘拓扑框架,利用好线条和框架色块(可根据业务逻辑进行区块的划分)

3. 放置设备图标

4. 标记信息元素、添加文字标注

5. 完成整体绘制

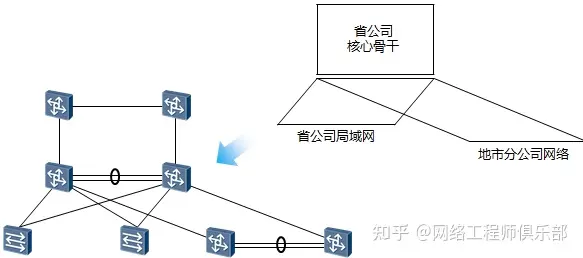

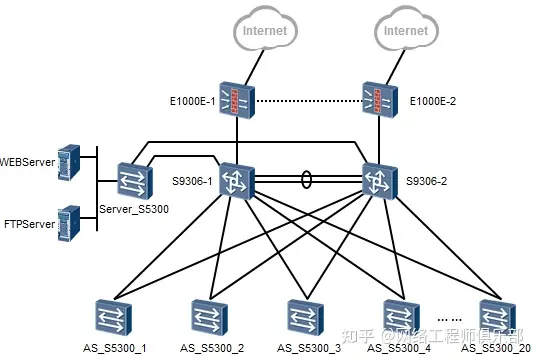

下面看一个例子:

这是一个典型的三层结构的网络,拓扑的大体框架还是非常好分辨的。

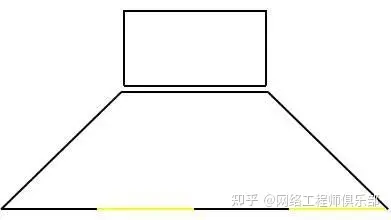

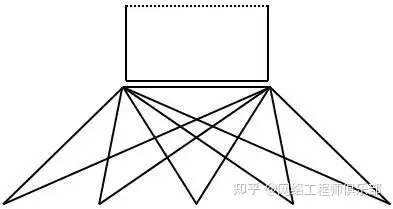

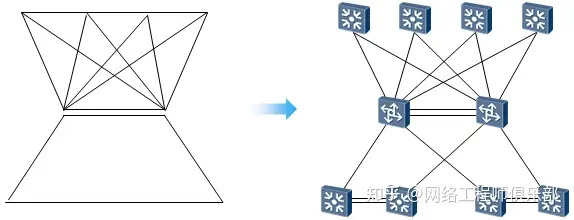

01 绘制拓扑框架

首先用辅助线条描绘出网络的大体框架,这个框架出来了,网络结构也就清晰了。

02 绘制主要线缆

在框架的基础之上,绘制主要的连接线缆。

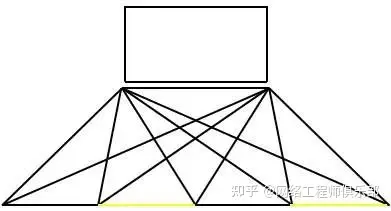

03 去除辅助线

在上面的绘制过程中,为了保证线条绘制的精确性和对成型,使用了一些辅助线条,在这一步中由于主题线条已经绘制好了,因此可以将辅助线条删除。

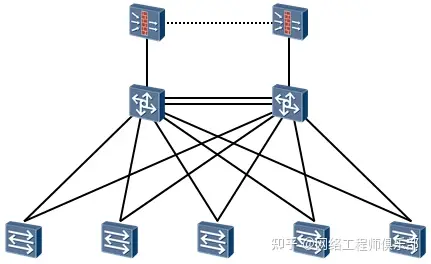

04 放置设备图标

将设备图标放置到拓扑中,可做适当调整。保持设备图标的对齐和分布。

在绘制的时候其实有许多技巧可以提高拓扑的绘制效率。

例如灵活使用PPT的图标平移,灵活使用PPT的图标分布及对齐功能等。

05 填充其他节点及元素

填充其他图标及信息元素,主体拓扑出来后,这一步实际上就变得非常轻松了。

06 填充信息标注元素

填充信息标注,例如设备名称,线缆类型等等。如果要求严格,可以再添加图例标注等信息。

以上所谓步骤,只是提供一个拓扑绘制的大致思路,并非所有的拓扑都需要照搬照抄上述步骤来绘制,有些拓扑异常复杂,更非简单几步就能完成。

根据物理网络环境,结合客户业务逻辑结构,最终落地成逻辑的网络拓扑图,其实体现的是工程师对客户网络环境、网络需求、网络协议等的综合理解。

04 拓扑图绘制要点

01 绘制规范摘要

● 准确呈现网络逻辑结构

● 网络层次分明易读,设备使用情况及互联情况清晰

● 网络关键节点信息完善、准确

● 重点突出,节点元素可适当取舍

● 图例注释完善,拓扑格式统一

● 符合工业规范(如果是工程制图)

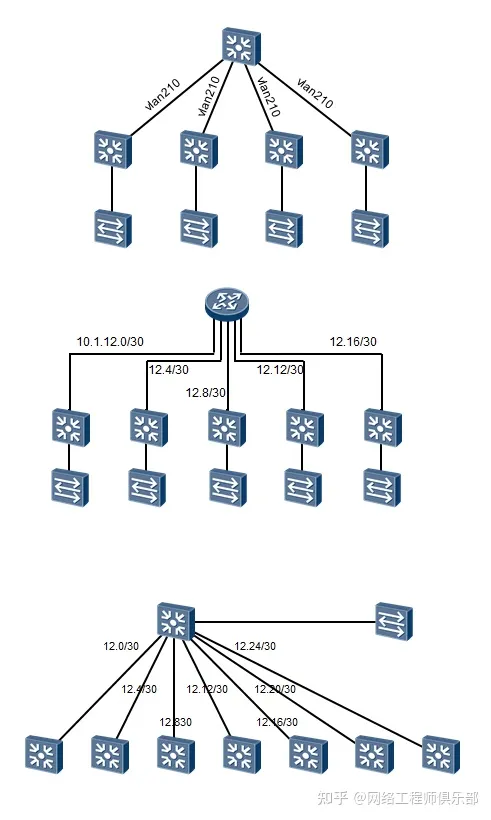

02 绘制注意事项

● 先构图、再框架、接着设备和标示

在绘制规模较大的网络拓扑之前,先把网络结构理解一下,再结合业务逻辑考虑如何来构图,这是非常重要的。

如果前期构图弄的好,拓扑画出来会非常专业和高效。

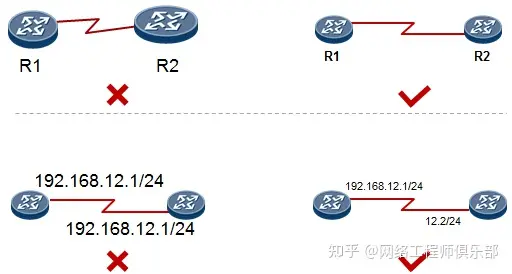

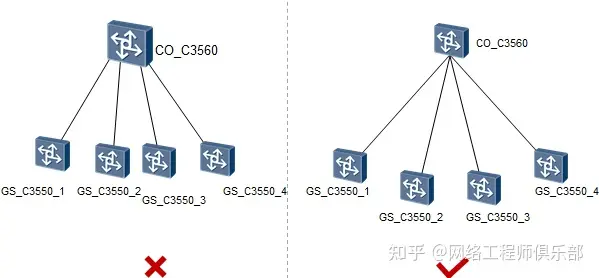

● 图标大小、标示位置要合理

在绘制的时候,图标的大小及摆放位置是非常需要注意的,如果没有细致的控制,拓扑出来的感觉就会凌乱和不专业。

拓扑呈现完整、格式统一、布局整洁不凌乱。

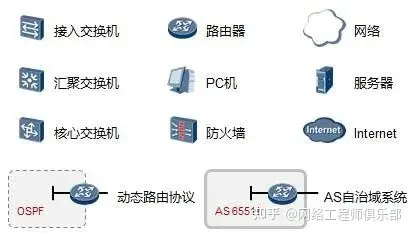

● 拓扑元素要规范

最好使用同一的图标库,例如华为的网络图标库,就统一用华为图标。

03 PPT操作技巧

1、快捷键

✦ Ctrl按住不放,拖动图标进行复制

✦ Ctrl+Shift按住不放,拖动图标进行平移复制

✦ Ctrl+Shift+Alt按住不放,拖动图标手柄进行以中心为基准的等比放大

2、图形相关

✦ 层叠;快速移动;中心点为轴心等比放大

✦ 自由图形

✦ 自动对齐、排列

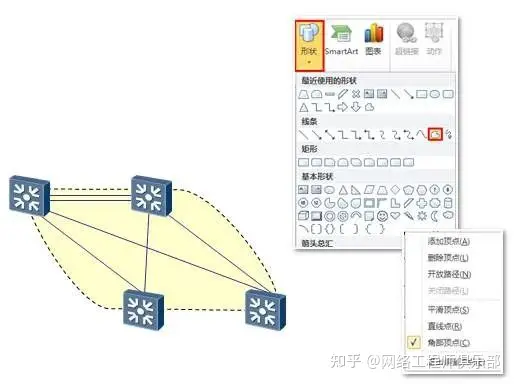

3、线条相关

自由曲线

… …

自由图形:

怎么样,听到这,是不是悟了?

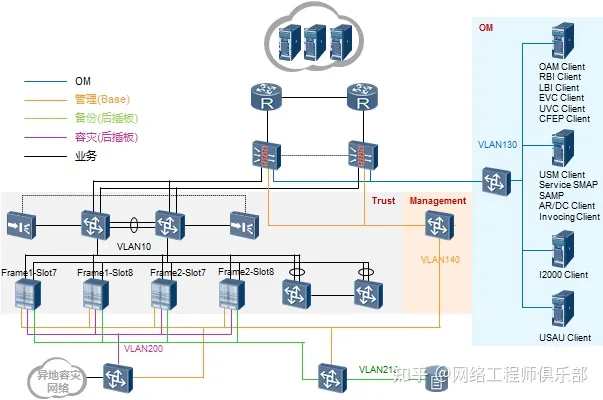

画拓扑其实就是这么简单,整个小作业给你们,不熟悉的朋友可以照着下面的图练习一番啊。

整理:老杨丨10年资深网络工程师,更多网工提升干货,请关注公众号:网络工程师俱乐部

### 绘制网络拓扑图的方法与工具 绘制网络拓扑图可以通过多种方法和工具完成,这些工具有助于简化复杂的过程并提供更直观的结果。以下是几种常见的绘图方式及其具体操作: #### 使用在线免安装工具 一些在线工具无需安装即可使用,适合快速创建简单的网络拓扑图。例如 **亿图图示** 是一款功能强大的图形设计工具,支持绘制各类图表,包括网络拓扑图[^1]。 #### 借助专业桌面软件 对于更高需求的用户来说,像 Microsoft Visio 这样的专业工具提供了丰富的模板和组件库,可以帮助用户精确地描绘复杂的网络架构[^2]。Visio 支持导入导出多种文件格式,并允许团队协作编辑图纸。 #### 自动化生成方案 如果希望减少手动工作量,则可以选择自动化解决方案。比如 **WGCLOUD** 是一种基于监控系统的开源平台,它可以依据实际环境中的设备状态自动生成对应的网络拓扑视图[^3]。此方法特别适用于动态变化频繁的企业级网络环境中。 #### 编程实现定制化需求 针对特定场景或者特殊要求下无法满足现有产品的状况时,还可以考虑采用编程手段来自定义开发专属的应用程序来进行绘图处理。Python 的 `pydotplus` 库配合 Graphviz 软件就是一个不错的选择[^4]。下面是一个简单例子展示了如何利用这两个资源构建基本的网络节点链接表示形式: ```python import pydotplus # 创建一个新的DOT对象 graph = pydotplus.Dot(graph_type='graph') # 添加两个节点 node_a = pydotplus.Node("NodeA", label="Router A") node_b = pydotplus.Node("NodeB", label="Switch B") # 将节点添加到图中 graph.add_node(node_a) graph.add_node(node_b) # 定义一条边连接上述两节点 edge_ab = pydotplus.Edge(node_a, node_b, label="Link AB") graph.add_edge(edge_ab) # 输出为PNG图片保存至当前路径下的test.png文件里 graph.write_png('test.png') ``` 以上代码片段会生成一幅包含名为 "Router A" 和 "Switch B" 两个顶点并通过标注为 "Link AB" 边相连的小型网络结构图像。 ---
