网络拓扑图的常见绘制工具介绍及绘制实例

网络拓扑图是网络规划、管理和维护的重要工具，它能直观地展示网络设备之间的连接关系，帮助工程师进行设计、故障排查和方案演示。选择合适的绘图工具可以提高工作效率，使拓扑图更加清晰和专业。

下面先介绍几种常用的网络拓扑图绘制工具及其特点，然后介绍用最简单的Powerpoint软件绘制网络拓扑图的基本思路和注意事项，最后列举几个网络拓扑的例子。

1.网络拓扑的常见绘制工具

1.1 Microsoft PowerPoint

适用场景：中小型网络拓扑绘制优点：

• 小巧方便：无需额外安装专业软件，适合快速绘制简单拓扑。

• 扩展性强：可结合 SmartArt、形状库和自定义图标，灵活调整布局。

• 实用性强：适合嵌入到讲演、方案演示、实施报告等交付材料中。

• 使用广泛：大多数用户熟悉 PowerPoint，便于团队协作和修改。

缺点：

• 功能相对简单，不适合复杂的大型网络拓扑。

• 缺乏专业的网络设备图标库，需要手动导入或绘制。

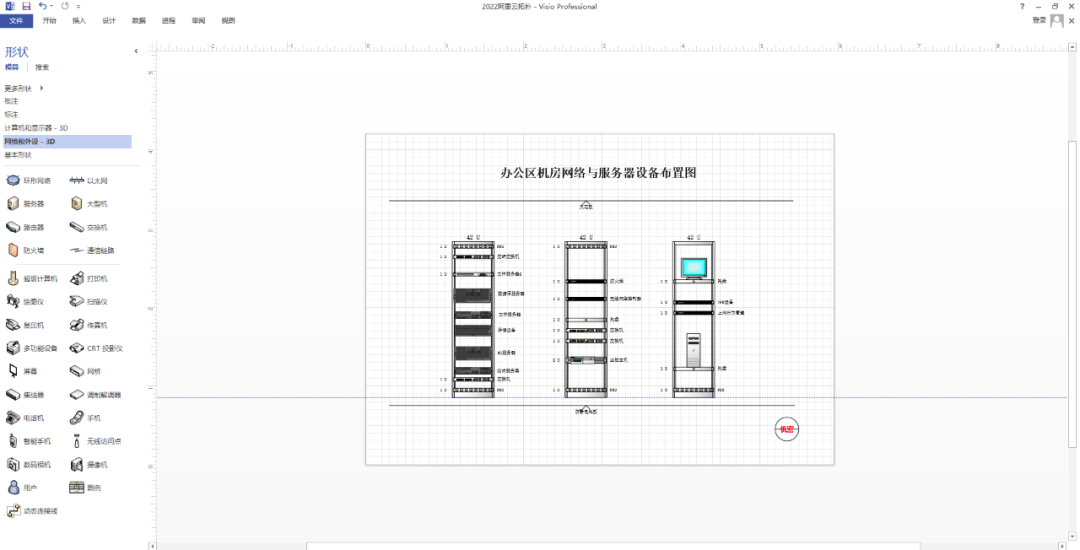

1.2 Microsoft Visio

适用场景：大型企业级网络拓扑绘制优点：

• 行业标准：广泛应用于网络工程、系统架构设计等领域。

• 功能强大：提供丰富的网络设备图标库（如Huawei 等厂商模板）。

• 信息容量大：支持分层绘图、数据链接和自动化布局，适合复杂网络结构。

• 输出质量高：便于打印、喷绘，适合制作正式文档和技术图纸。

缺点：

• 相对复杂，学习成本较高。

• 文件体积较大，共享和协作时可能不够便捷。

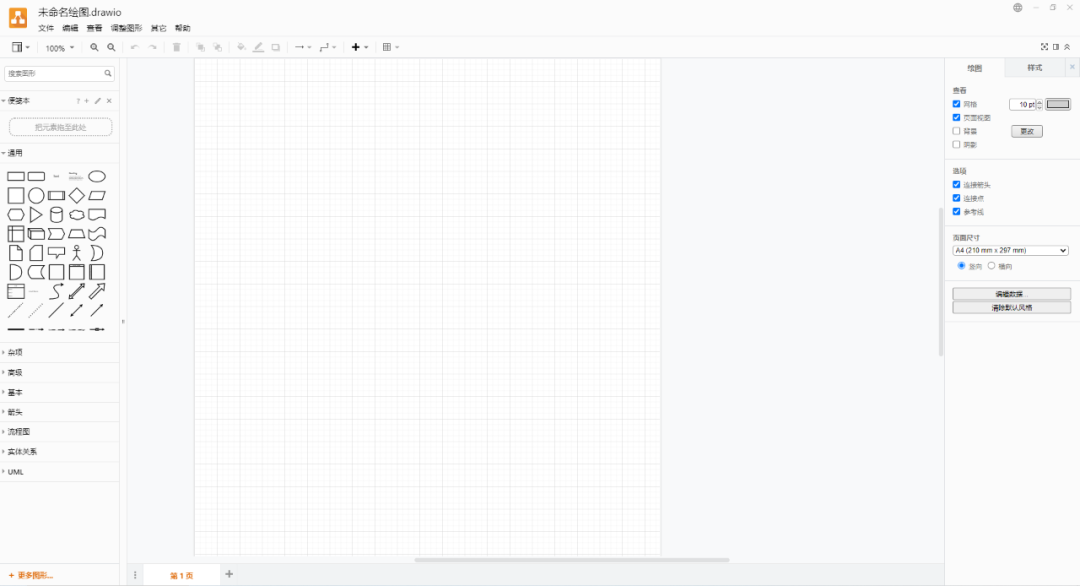

1.3 draw.io

适用场景：中小型网络拓扑、在线协作绘图优点：

• 免费且跨平台：支持浏览器在线使用，也可下载桌面版（Windows/macOS/Linux）。

• 丰富的模板库：提供网络设备、云服务、流程图等多种图形。

• 协作方便：支持实时共享和导出为多种格式（PNG、SVG、PDF 等）。

缺点：

• 高级功能（如自动化布局）不如 Visio 强大。

• 离线版本功能可能受限，依赖网络环境。

此外，一些在线的网络拓扑图绘制工具，如果有需要，请自行查找。

2.用PowerPoint软件绘制一份网络拓扑图

下面是大体的步骤，实际中可根据需要随时调整：

1）画草稿（熟练后可省略）

在纸上或脑中规划设备布局和连接关系，划分业务区域（如核心区、接入区）。

2）搭建框架

用PPT形状（矩形/线条）划分区域，不同颜色区分功能，箭头表示连接方向。

3）放置设备图标

使用PPT内置图标或导入厂商设备图，对齐排列。

4）添加标注

标记设备名称、IP、接口及业务说明，用图例解释颜色/线型含义。

5）优化调整

检查逻辑清晰度，避免线条交叉；组合固定模块，导出为图片或pdf文档。

下面看一个例子：

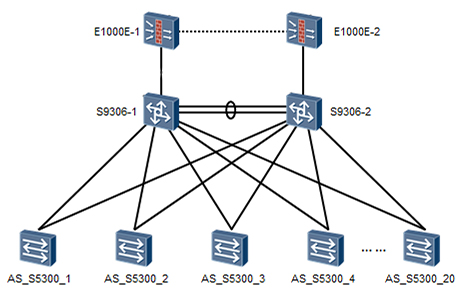

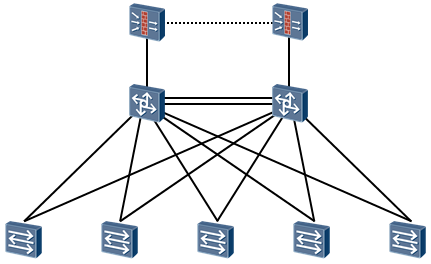

这是一个典型的三层结构的网络，拓扑的大体框架很清晰。

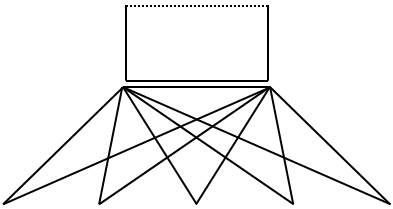

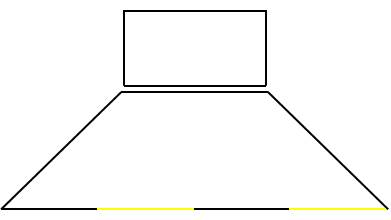

1）绘制拓扑框架

首先用辅助线条描绘出网络的大体框架，这个框架出来了，网络结构也就清晰了。

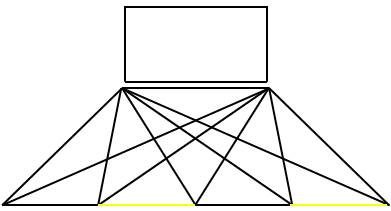

2）绘制主要线缆

在框架的基础之上，绘制主要的连接线缆。

3）去除辅助线

在上面的绘制过程中，为了保证线条绘制的精确性和对成型，使用了一些辅助线条，在这一步中由于主题线条已经绘制好了，因此可以将辅助线条删除。

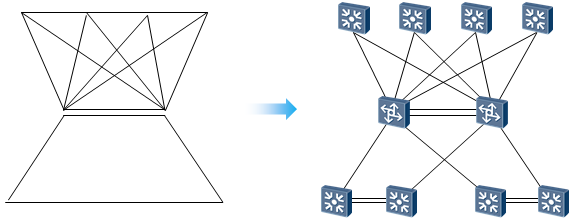

4）放置设备图标

将设备图标放置到拓扑中，根据大小可做适当调整，保持设备图标的对齐和分布。

5）填充信息标注元素

填充信息标注，例如设备名称，线缆类型等等。如果要求严格，可以再添加图例标注等信息。

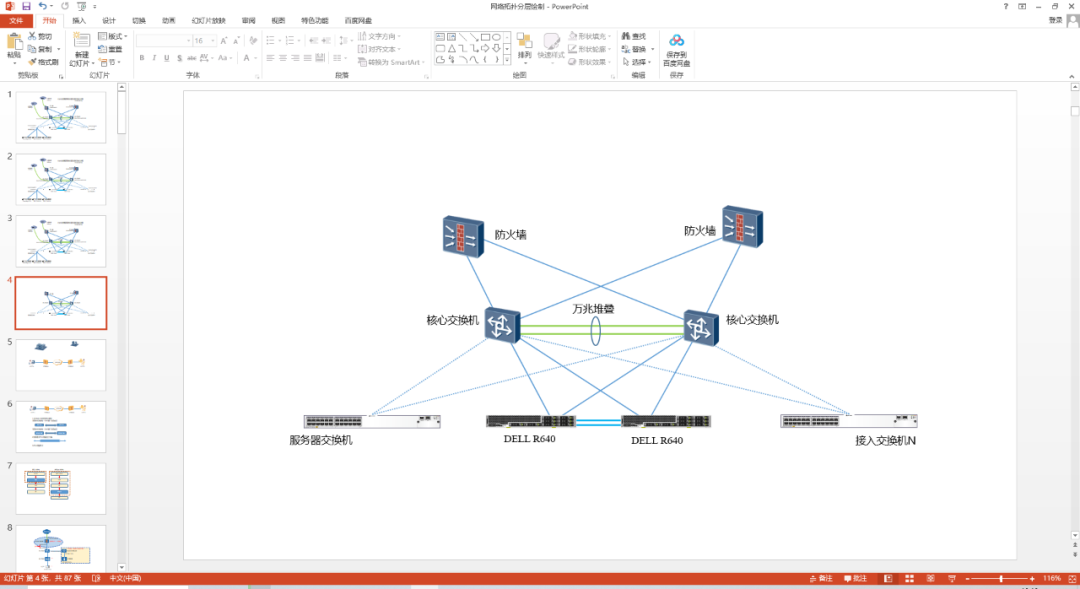

完成后，如前面图所示。

3.绘制注意事项

• 先构图、再框架、接着设备和标示

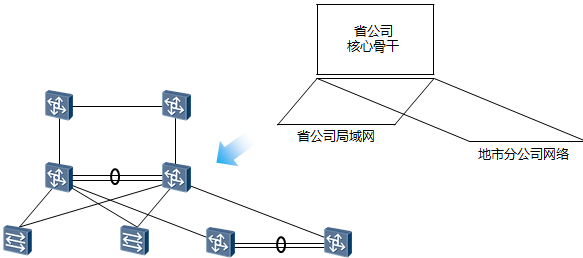

在绘制规模较大的网络拓扑之前，先把网络结构理解一下，再结合业务逻辑考虑如何来构图，这是非常重要的，如果前期构图弄的好，拓扑画出来会非常专业和高效。

• 图标大小、标示位置要合理

  在绘制的时候，图标的大小及摆放位置是非常需要注意的，如果没有细致的控制，拓扑出来的感觉就会凌乱和不专业。

• 拓扑元素要规范

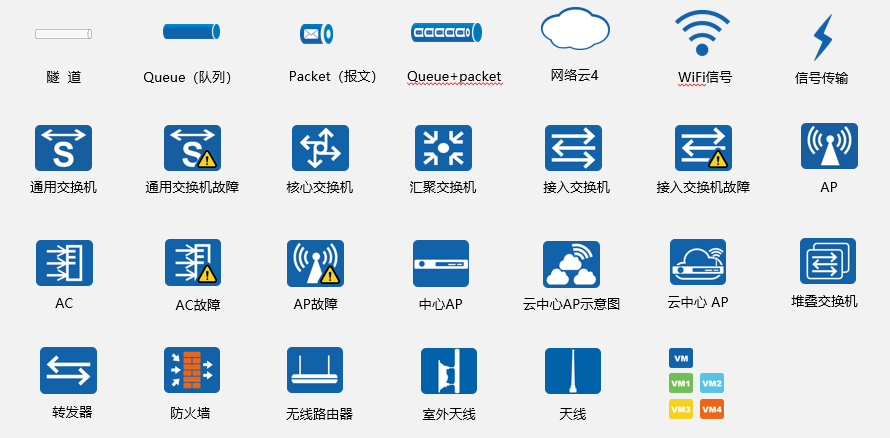

  最好使用同一的图标库，这样看起来标准，本文也提供了常见设备厂商的图标库（华为、华三、锐捷）供下载使用。

4.典型网络拓扑图

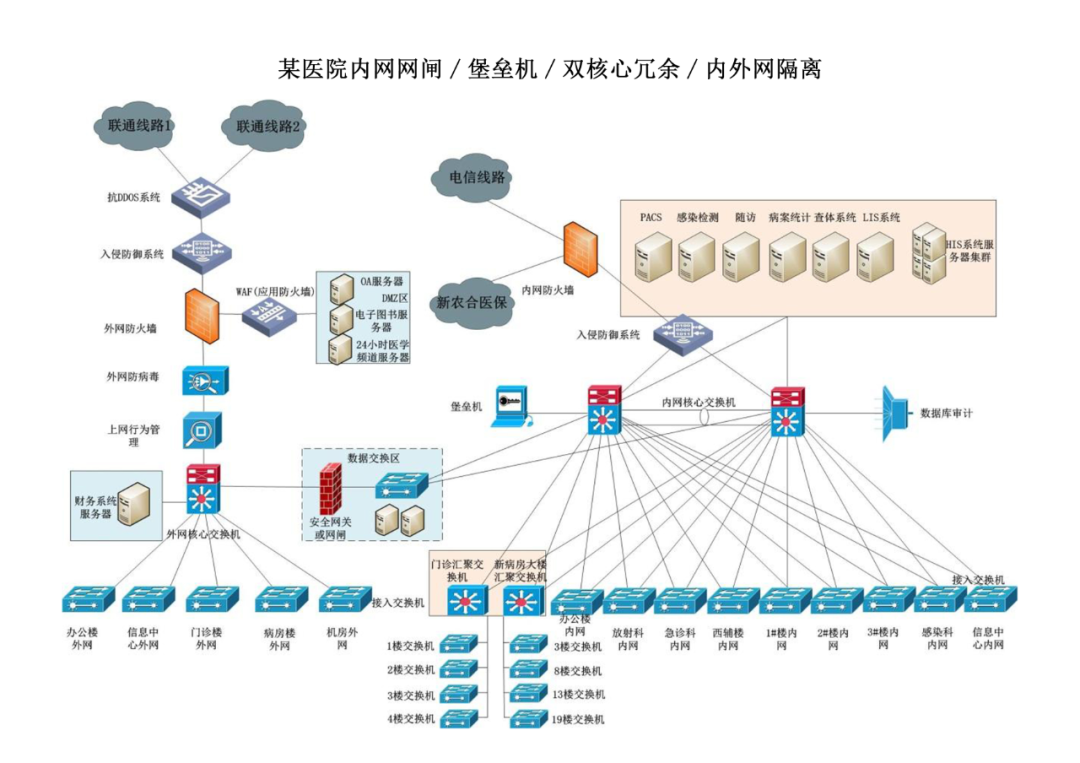

1）大型医院网络拓扑

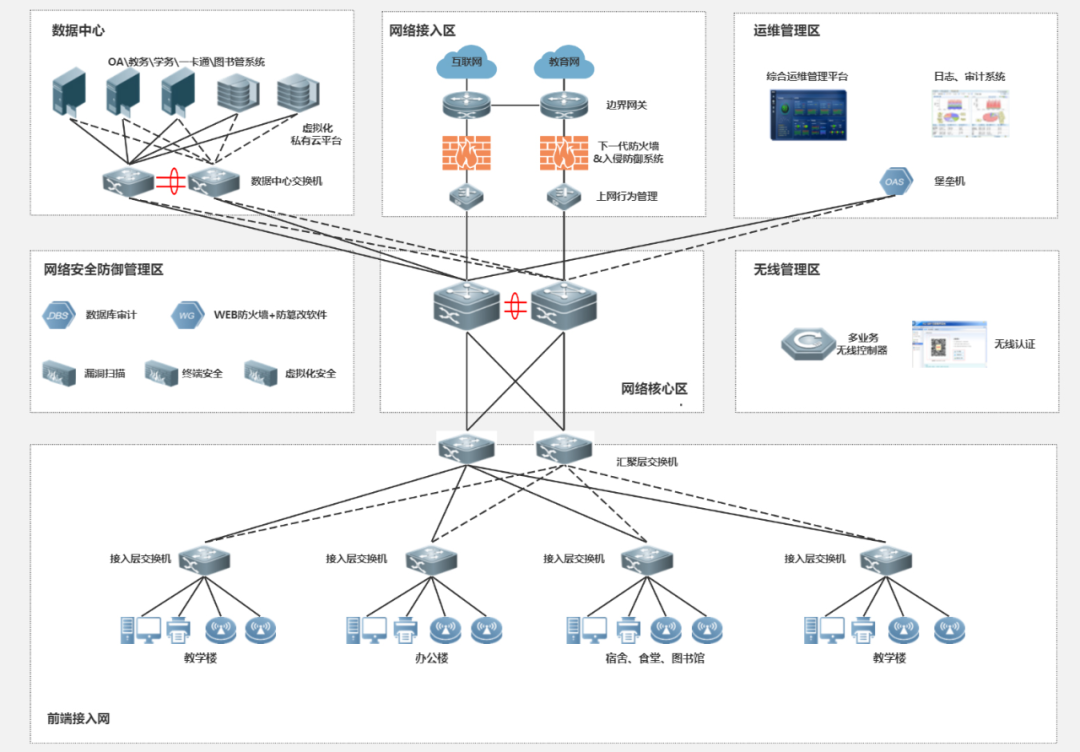

2）智慧校园网络拓扑
